Linear Potentiometer
801 ErgebnisseDetails | Preis | Verfügbarkeit | Widerstand | Ausgang | Widerstandsverlauf | Achsen-Ausführung | Potentiometer-Besonderheiten | Verpackungsart | Belastbarkeit | Achs-Ø | Zertifizierungen | Gewinde-Maß | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 Abb. ähnlich Eaton 229491 M22-R10K Dreh-Potentiometer 1-Gang Mono 0.5 W 10 kΩ 1 St. PieceJosef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 38,52 € zzgl. MwSt. 27 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 10 kΩ | Mono | linear | Geriffelt, Kunststoff | 1-Gang | Piece | 0.5 W | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. Sofort-Lieferung Di., 29. Sep. | 10 kΩ | Mono | linear | Geschlitzt, Glatt, Metall | 10-Gang | - | 2 W | 6.34 mm | RoHS | 3/8" | |||
 Abb. ähnlich zzgl. MwSt. 735 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | Mono | linear | Glatt, Kunststoff | - | - | 0.4 W | 6 mm | RoHS | M10 | |||
 Abb. ähnlich zzgl. MwSt. 256 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 1 kΩ | Mono | linear | Geschlitzt, Glatt, Metall | 10-Gang | - | 2 W | 6.34 mm | RoHS | 3/8" | |||
 zzgl. MwSt. 366 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | Mono | linear | Geriffelt, Kunststoff | mit Schalter | - | 0.2 W | 6 mm | RoHS | M10 | |||
 Vishay PE30L0FR103MAB Präzisions-Potentiometer 3 W 10 kΩ 1 St.Conrad Electronic zzgl. MwSt. 9 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | - | linear | Metall | - | - | 3 W | 6 mm | - | - | |||
 Abb. ähnlich Eaton 229489 M22-R1K Dreh-Potentiometer 1-Gang Mono 0.5 W 1 kΩ 1 St. PieceJosef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 41,39 € zzgl. MwSt. 30 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 1 kΩ | Mono | linear | Geriffelt, Kunststoff | 1-Gang | Piece | 0.5 W | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 265 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | Mono | linear | Metall, Rund | - | - | 0.125 W | 6.35 mm | RoHS | M7 | |||
 Abb. ähnlich zzgl. MwSt. 271 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 5 kΩ | Mono | linear | Geschlitzt, Glatt, Metall | 10-Gang | - | 2 W | 6.34 mm | RoHS | 3/8" | |||
 Abb. ähnlich 49,17 € zzgl. MwSt. 18 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 4.7 kΩ | Mono | linear | Geriffelt, Kunststoff | 1-Gang | Piece | 0.5 W | - | - | - | |||
 zzgl. MwSt. 1415 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | Mono | linear | Geriffelt, Kunststoff | - | - | 0.2 W | 6 mm | RoHS | M10 | |||
 ALPS RK09L1140A2U Kohleschicht-Potentiometer 0.05 W 10 kΩ 1 St.Conrad Electronic zzgl. MwSt. 164 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | - | linear | Metall | - | - | 0.05 W | 6 mm | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 23 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 100 kΩ | Mono | linear | Geriffelt, Metall | - | Single | 200 mW | 6 mm | - | M7 | |||
 zzgl. MwSt. 439 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 470 kΩ | Mono | linear | Geriffelt, Kunststoff | staubdicht | - | 0.2 W | 6 mm | RoHS | M10 | |||
 Abb. ähnlich zzgl. MwSt. 76 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 1 kΩ | Mono | linear | Metall, Rund | - | - | 0.125 W | 6.35 mm | RoHS | M7 | |||
 Abb. ähnlich zzgl. MwSt. 46 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 50 kΩ | Stereo | linear | Geschlitzt, Metall | staubdicht | - | 0.05 W | 6 mm | - | M8 | |||
 Abb. ähnlich zzgl. MwSt. Bald verfügbar | 10 kΩ | Mono | linear | Glatt, Metall, Rund | 1-Gang | Piece | 200 mW | 6 mm | - | M7 | |||
 Abb. ähnlich zzgl. MwSt. 158 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | Mono | linear | Glatt, Kunststoff | - | - | 0.4 W | 6 mm | RoHS | M10 | |||
 Abb. ähnlich zzgl. MwSt. 34 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 5 kΩ | Mono | linear | Glatt, Metall, Rund | - | Piece | 200 mW | 6 mm | - | M7 | |||
 Abb. ähnlich zzgl. MwSt. 180 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 100 kΩ | Mono | linear | Glatt, Kunststoff | mit Schalter | - | 0.4 W | 6 mm | RoHS | M10 | |||
 Abb. ähnlich zzgl. MwSt. 68 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 5 kΩ | Mono | linear | Metall, Rund | - | - | 0.125 W | 6.35 mm | RoHS | M7 | |||
zzgl. MwSt. 102 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | Mono | linear | Glatt, Metall | - | - | 0.125 W | 6.35 mm | RoHS | M7 | |||
 Abb. ähnlich zzgl. MwSt. 132 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | Mono | linear | Abgeflacht, Kunststoff | - | - | - | 4 mm | - | M7 | |||
 Abb. ähnlich zzgl. MwSt. 157 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 100 kΩ | Mono | linear | Glatt, Kunststoff | - | - | 0.4 W | 6 mm | RoHS | M10 | |||
 Abb. ähnlich zzgl. MwSt. 7 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 1 kΩ | Mono | linear | Glatt, Kunststoff | - | - | 0.4 W | 6 mm | RoHS | M10 | |||
 zzgl. MwSt. 115 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 1 kΩ | Mono | linear | Geriffelt, Kunststoff | - | - | 0.2 W | 6 mm | RoHS | M10 | |||
 Abb. ähnlich zzgl. MwSt. 406 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 1 kΩ | Mono | linear | Glatt, Metall | - | - | 4 W | 6 mm | - | M10 | |||
 Abb. ähnlich zzgl. MwSt. 597 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 100 Ω | Mono | linear | Glatt, Metall | - | - | 4 W | 6 mm | RoHS | M10 | |||
 Abb. ähnlich zzgl. MwSt. 178 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | Mono | linear | Glatt, Kunststoff | mit Schalter | - | 0.4 W | 6 mm | RoHS | M10 | |||
zzgl. MwSt. 27 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 100 kΩ | Stereo | linear | Geschlitzt, Metall | staubdicht | - | 0.05 W | 6 mm | - | M8 | |||
zzgl. MwSt. 20 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 Ω | Mono | linear | Kunststoff | - | - | 0.2 W | 6 mm | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 537 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 4.7 kΩ | Mono | linear | Glatt, Kunststoff | - | - | 0.4 W | 6 mm | RoHS | M10 | |||
 Abb. ähnlich zzgl. MwSt. 47 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 5 kΩ | Mono | linear | Glatt, Metall, Rund | - | Piece | 200 mW | 6 mm | - | M7 | |||
zzgl. MwSt. Bald verfügbar | 10 kΩ | Mono | linear | Glatt, Metall | - | - | 60 W | 6 mm | RoHS | M10 | |||
 Abb. ähnlich zzgl. MwSt. 31 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | Stereo | linear | Geriffelt, Metall | - | - | 0.2 W | 6 mm | - | M7 | |||
zzgl. MwSt. 170 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | Mono | linear | - | - | - | 4 W | 6 mm | - | M10 | |||
 Abb. ähnlich OMEG 10009 10009 Dreh-Potentiometer Mono 0.4 W 100 Ω 1 St.Conrad Electronic zzgl. MwSt. 49 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 100 Ω | Mono | linear | Glatt, Kunststoff, Rund | - | - | 0.4 W | 6 mm | RoHS | M10 | |||
 Abb. ähnlich zzgl. MwSt. 72 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 50 kΩ | Mono | linear | Glatt, Metall, Rund | - | Piece | 200 mW | 6 mm | - | M7 | |||
 zzgl. MwSt. 140 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 470 Ω | Mono | linear | Geriffelt, Kunststoff | staubdicht | Piece | 0.2 W | 6 mm | RoHS | M10 | |||
 zzgl. MwSt. 74 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | - | linear | Kunststoff | abgedichtet | - | 1 W | - | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 124 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | Mono | linear | Glatt, Metall | - | - | 1 W | 6 mm | - | M10 | |||
 Abb. ähnlich zzgl. MwSt. 41 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | Mono | linear | Geschlitzt, Glatt, Kunststoff | - | - | 2 W | 6.32 mm | - | - | |||

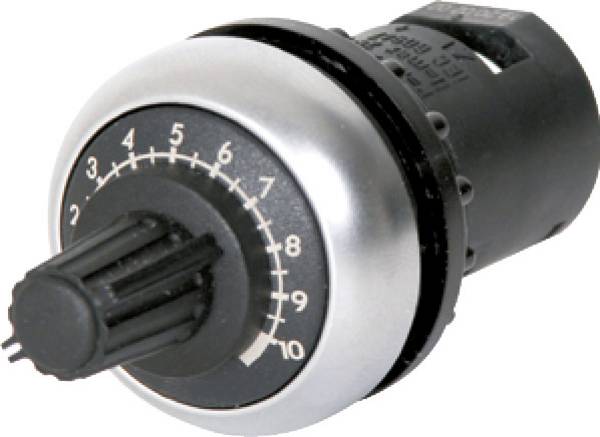

 Abb. ähnlich Eaton 232233 M22S-R10K Dreh-Potentiometer Mono 0.5 W 10 kΩ 1 St. PieceOne4Business Solutions GmbH 54,01 € zzgl. MwSt. 3 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 10 kΩ | Mono | linear | Geriffelt, Kunststoff | - | Piece | 0.5 W | - | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 138 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 470 kΩ | Mono | linear | Glatt, Kunststoff | - | - | 0.4 W | 6 mm | RoHS | M10 | |||
 Abb. ähnlich zzgl. MwSt. Bald verfügbar | 5 kΩ | Mono | linear | Metall, Rund | 1-Gang | - | 0.125 W | 6.35 mm | RoHS | M7 | |||
 Abb. ähnlich zzgl. MwSt. 122 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 22 kΩ | Mono | linear | Glatt, Kunststoff | - | - | - | 6 mm | - | M10 | |||
 Abb. ähnlich zzgl. MwSt. 17 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | Mono | linear | Glatt, Metall, Rund | - | Piece | 200 mW | 4 mm | - | M7 | |||
 Abb. ähnlich zzgl. MwSt. 28 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | Mono | linear | Glatt, Kunststoff | mit Schalter | - | - | 6 mm | RoHS | M10 | |||
 Abb. ähnlich zzgl. MwSt. 1 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 100 Ω | Mono | linear | Glatt, Metall | - | - | 170 W | 6 mm | RoHS | M10 | |||
 zzgl. MwSt. 11 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | - | linear | Kunststoff | 10-Gang | Single | 2 W | 6.3 mm | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 86 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | Mono | linear | Glatt, Metall, Rund | - | - | 200 mW | 6 mm | - | M7 | |||
 Abb. ähnlich zzgl. MwSt. 600 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | Mono | linear | Glatt, Kunststoff | mit Drehschalter | - | 0.4 W | 6 mm | RoHS | M10 | |||
 Abb. ähnlich zzgl. MwSt. 92 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 50 kΩ | Mono | linear | Geriffelt, Metall | - | Piece | 200 mW | 6 mm | - | M7 | |||
 Vishay P11S1V0FLSY00103KA Präzisions-Potentiometer 1 W 10 kΩ 1 St.Conrad Electronic zzgl. MwSt. 7 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | - | linear | Metall | - | - | 1 W | 6 mm | - | - | |||
 Abb. ähnlich zzgl. MwSt. 59 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 5 kΩ | Mono | linear | Glatt, Metall, Rund | 1-Gang | - | 0.125 W | 6.35 mm | RoHS | M7 | |||
 zzgl. MwSt. 1300 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 10Vielfache: 10 | 10 kΩ | - | linear | Metall | mit Mittelrasterung | - | 0.05 W | 6 mm | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 64 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | Mono | linear | Geschlitzt, Glatt, Metall | - | - | 2 W | 6.35 mm | - | - | |||
 Abb. ähnlich -53% 3,18 € 1,50 € zzgl. MwSt. 47 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 100 Ω | Mono | linear | Glatt, Kunststoff | - | - | 0.4 W | 6 mm | RoHS | M10 | |||
 zzgl. MwSt. 21 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 1 kΩ | Mono | linear | Glatt, Metall | mit Schalter | - | 0.5 W | 6 mm | - | M10 | |||
 Abb. ähnlich 49,17 € zzgl. MwSt. 2 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 100 kΩ | Mono | linear | Geriffelt, Kunststoff | 1-Gang | Piece | 0.5 W | - | - | - | |||
 zzgl. MwSt. 329 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 100 kΩ | Mono | linear | Geriffelt, Kunststoff | staubdicht | Piece | 0.2 W | 6 mm | RoHS | M10 | |||
 Abb. ähnlich zzgl. MwSt. 36 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 50 kΩ | Mono | linear | Geschlitzt, Glatt, Metall | 10-Gang | - | 2 W | 6.34 mm | RoHS | 3/8" | |||
 Abb. ähnlich zzgl. MwSt. 19 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 5 kΩ | Mono | linear | Geschlitzt, Glatt, Metall | - | - | 2 W | 6.35 mm | - | - | |||
 zzgl. MwSt. 14 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | Stereo | linear | Abgeflacht, Geschlitzt | staubdicht | Piece | 0.05 W | 6 mm | - | - | |||
 Abb. ähnlich zzgl. MwSt. 114 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 kΩ | Mono | linear | Glatt, Metall, Rund | - | - | 200 mW | 6.35 mm | - | M7 | |||
 Abb. ähnlich zzgl. MwSt. 704 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 5 kΩ | Mono | linear | Glatt, Metall | - | - | 4 W | 6 mm | - | M10 | |||
 Abb. ähnlich zzgl. MwSt. 195 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 470 Ω | Mono | linear | Glatt, Kunststoff | - | - | 0.4 W | 6 mm | RoHS | M10 | |||
zzgl. MwSt. 405 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | Mono | linear | - | - | - | 4 W | 6 mm | - | M10 | |||
 Abb. ähnlich zzgl. MwSt. 163 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 5 kΩ | Mono | linear | Geriffelt, Metall | - | Piece | 200 mW | 6 mm | - | M7 | |||
zzgl. MwSt. 279 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 25 Ω | Mono | linear | - | - | - | 4 W | 6 mm | - | M10 | |||
zzgl. MwSt. 152 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 220 Ω | Mono | linear | - | - | - | 4 W | 6 mm | - | M10 | |||
 zzgl. MwSt. 247 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 2.2 kΩ | Mono | linear | Geriffelt, Kunststoff | staubdicht | Piece | 0.2 W | 6 mm | RoHS | M10 | |||

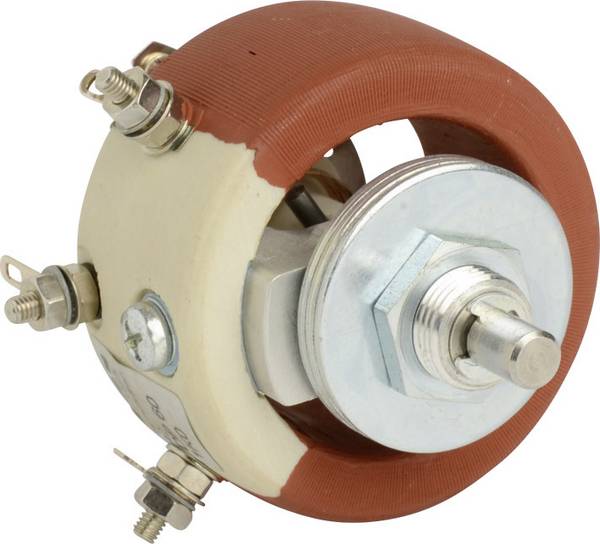

 Abb. ähnlich Widap 071020010R DP60 10R J Draht-Potentiometer Mono 60 W 10 Ω 1 St.Conrad Electronic zzgl. MwSt. 11 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 Ω | Mono | linear | Glatt, Metall | - | - | 60 W | 6 mm | RoHS | M12 | |||
 Abb. ähnlich -56% 3,77 € 1,67 € zzgl. MwSt. 224 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | - | linear | Geschlitzt, Glatt, Kunststoff | - | - | 0.25 W | 3.18 mm | - | - | |||
 Abb. ähnlich zzgl. MwSt. Bald verfügbar | 10 kΩ | Mono | linear | Geriffelt, Metall | - | Piece | 200 mW | 6 mm | - | M7 | |||
 zzgl. MwSt. 166 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 4.7 kΩ | Mono | linear | Geriffelt, Kunststoff | - | - | 0.2 W | 6 mm | RoHS | M10 | |||
 Abb. ähnlich zzgl. MwSt. 316 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 50 Ω | Mono | linear | Glatt, Metall | - | - | 4 W | 6 mm | RoHS | M10 | |||
 Abb. ähnlich zzgl. MwSt. 290 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 100 kΩ | Mono | linear | Geschlitzt, Glatt, Metall | 10-Gang | - | 2 W | 6.34 mm | RoHS | 3/8" | |||
 Vishay P11S1V0FLSY00102KA Präzisions-Potentiometer 1 W 1 kΩ 1 St.Conrad Electronic zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 1 kΩ | - | linear | Metall | - | - | 1 W | 6 mm | - | - | |||
 Abb. ähnlich zzgl. MwSt. 56 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 4.7 kΩ | Mono | linear | Glatt, Kunststoff | - | - | - | 6 mm | - | M10 | |||
 zzgl. MwSt. 278 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 1 MΩ | Mono | linear | Geriffelt, Kunststoff | staubdicht | Piece | 0.2 W | 6 mm | RoHS | M10 | |||
 Abb. ähnlich zzgl. MwSt. 91 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | - | Mono | linear | Metall, Rund | 1-Gang | - | 0.125 W | 6 mm | RoHS | M7 | |||
 Abb. ähnlich zzgl. MwSt. 103 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 kΩ | Mono | linear | Geriffelt, Metall | - | - | 0.2 W | 6 mm | - | M7 | |||
 Abb. ähnlich zzgl. MwSt. 181 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 47 kΩ | Mono | linear | Glatt, Kunststoff | - | - | 0.4 W | 6 mm | RoHS | M10 | |||
zzgl. MwSt. 236 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 5 kΩ | Mono | linear | Glatt, Metall | - | - | 2 W | 6 mm | - | M10 | |||
 zzgl. MwSt. 104 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 5 kΩ | Mono | linear | Kunststoff | staubdicht | - | 0.2 W | 6 mm | RoHS | - | |||
 zzgl. MwSt. 115 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | Mono | linear | Glatt, Metall | staubdicht | Piece | 0.2 W | 4 mm | RoHS | M7 | |||
 Abb. ähnlich zzgl. MwSt. 67 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 kΩ | Mono | linear | Glatt, Metall, Rund | - | Piece | 0.2 W | 6 mm | - | M10 | |||
 Abb. ähnlich zzgl. MwSt. 31 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 Ω | Mono | linear | Geschlitzt, Glatt, Metall | 10-Gang | - | 2 W | 6.34 mm | RoHS | 3/8" | |||

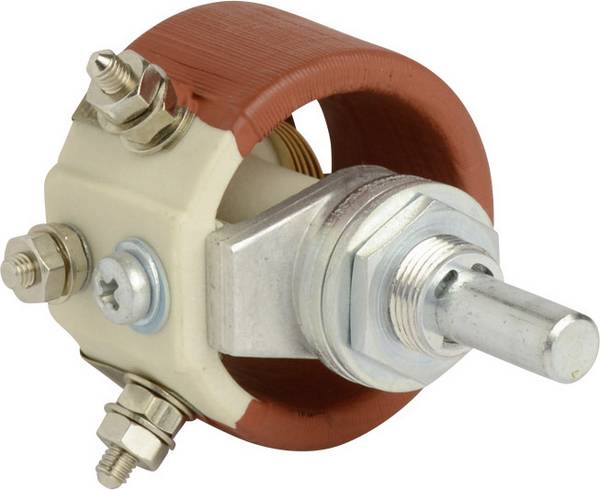

 Abb. ähnlich Widap 230003010R DP20 10R J Draht-Potentiometer Mono 20 W 10 Ω 1 St.Conrad Electronic zzgl. MwSt. 1 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 Ω | Mono | linear | Glatt, Metall | - | - | 20 W | 6 mm | RoHS | M10 | |||
Ratgeber
Potentiometer oder kurz Potis gehören zu den klassischen Bauelementen in der Elektrotechnik und der Elektronik. Sie verbinden mechanische mit elektrischen Funktionen zur Einstellung des Widerstands. Es gibt sie prinzipiell in zwei Bauformen: linear und logarithmisch. Wie Linearpotentiometer funktionieren und worauf bei ihrer Beschaffung zu achten ist, das erfahren Sie in unserem Ratgeber.
Der Begriff linear führt bei Potentiometern oft zu Verwechslungen. Denn dabei kann es sich einerseits um ein auf geradem Weg bewegtes Poti handeln, als auch um ein Drehpotentiometer mit linearem Widerstandsverlauf. Nicht zuletzt aufgrund dieser Verwechslungsgefahr haben sich zur Unterscheidung die Begriffe Schiebepotentiometer oder Fader durchgesetzt.
Linear im Sinn dieses Ratgebers bezieht sich auf den Widerstandsverlauf. Der erfolgt geradlinig. Wenn das Linearpotentiometer zum Beispiel um 50 Prozent gedreht wird, ändert sich der Widerstand ebenfalls um 50 Prozent. Bei einem klassischen 270-Grad-Drehpotentiometer mit einem Widerstand von 10 Kiloohm würde die 50-prozentige Drehung 135 Grad bedeuten. Zwischen dem linken Anschluss und dem Schleifer ließen sich dann 5 Kiloohm messen. Es handelt sich somit um eine direkte Beziehung zwischen Schleiferwinkel und Widerstandswert.
Dies steht im Gegensatz zu logarithmischen Potis, deren Widerstand sich logarithmisch ändert, wenn der Schleifer gedreht wird. Die Widerstandswerte folgen hier einer zunehmend steiler ansteigenden Kurve. Logarithmische Potis werden so gut wie ausschließlich für Audioanwendungen verwendet. Aus gutem Grund: Unsere Ohren nehmen Schall ebenfalls in logarithmischer Weise wahr.
Drehpotentiometer mit drei Anschlüssen
Ein Linearpotentiometer würde die Lautstärke zu schnell und zu stark ansteigen lassen, da bereits bei 60 Grad der Drehung die subjektiv empfundene Höchstlautstärke erreicht ist, während der Rest der Drehung kaum Auswirkungen auf das Lautstärkeempfinden hat. Logarithmische Widerstandsverläufe sind dagegen an die Art und Weise angepasst, wie unsere Ohren ansteigende oder abfallende Töne aufnehmen. Der Ton wird allmählich verstärkt, wenn der Schleifer gedreht wird. Linearpotentiometer sind daher die gebräuchlichste Art und finden sich in den meisten Potentiometer-Anwendungen – außer im Audiobereich.
Durch die unmittelbare Beziehung zwischen Schleiferwinkel und Widerstandswert existiert für Linearpotentiometer eine Vielzahl von Anwendungsmöglichkeiten. Dazu gehört zum Beispiel die Positionsbestimmung. In der Robotik können Linearpotentiometer in jeder Achse als Positionssensor fungieren. Ihre Linearität als Sensor wird in der Messtechnik, in Test- und Laboranwendungen ebenso genutzt wie im Fahrzeugbau, bei landwirtschaftlichen Maschinen und in medizinischen Anwendungen. Bevorzugt eingesetzt werden hier häufig Präzisionsausführungen der Potis mit sehr kleinen Toleranzen und gegen Umwelteinflüsse geschützten Kabeln.
Hinsichtlich der elektrischen Werte kommt es in erster Linie auf den Widerstandswert an. Die in der Praxis übliche Skala reicht von 4,7 Ohm bis zu 4,7 Megohm. Die Belastbarkeit spielt natürlich ebenso eine wichtige Rolle, gängige Werte sind 0,05 Watt, 0,20 Watt und 2,0 Watt. Die Höchstbelastbarkeit liegt bei etwa 170 Watt, entsprechend ist auch die zu verwendende Spannung zu berücksichtigen.
Je nach Anwendungsbereich sind weitere Eigenschaften und Bauformen zu berücksichtigen. Dazu zählt beispielsweise die Anzahl der Gänge, also wie oft sich der Schleifer um die eigene Achse drehen lässt. Je mehr Gänge vorhanden sind, desto präziser lässt sich der Widerstand einstellen. Es gibt außerdem Ausführungen mit LED-Anzeige, Taster, Schalter oder Mittelstellung. Einige Bauformen widerstehen durch ihre spezifische Schutzart Staub oder hohen Temperaturen. Da in der Regel auch Drehknöpfe und Skalenscheiben montiert werden sollen, ist die Ausführung und der Durchmesser der Achse wichtig. Verfügbar sind im Allgemeinen abgeflachte, glatte, geriffelte oder geschlitzte Achsen aus Kunststoff oder Metall mit Durchmessern zwischen 3 und 9 Millimetern. Relevant für die Montage ist außerdem das Gewinde-Maß, das meist bei M7 oder M20 liegt.
Nicht zu vergessen ist allerdings die eingeschränkte Lebensdauer von Linearpotentiometern. Sie ist zwar theoretisch sehr hoch, Umwelteinflüsse wie Staub, Vibrationen oder zu hohe Temperaturen können aber zum vorzeitigen Verschleiß der mechanischen Komponenten und der Widerstandsbeschichtung beitragen.
Die weitaus meisten Potentiometer besitzen eine ins metallische Gehäuse gestanzte Kennzeichnung, beispielsweise B250K. Das B steht für linear, 250K für den maximalen Widerstandswert von 250 Kiloohm. Ein A wiederum findet sich in der Regel auf logarithmischen Versionen. Manche Hersteller verzichten aufgrund fehlender Markierungsstandards auch ganz auf einen führenden Buchstaben oder setzen ihn ans Ende der Kennzeichnung.
Um ganz sicher zu sein, hilft die Messung zum Beispiel mit einem Multimeter. Dazu wird das Gerät in den Messmodus für Widerstände gesetzt und das am Schleifer und am Endpunkt angeschlossene Potentiometer bei dessen Volldrehung durchgemessen. Die Anzeige sollte dem eingestanzten Ohm-Wert entsprechen, zum Beispiel 100 Kiloohm. Wird nun das Poti um möglichst genau auf die Mitte zurückgedreht, sollte bei einem linearen Poti etwa der halbe Wert erscheinen, also 50 Kiloohm. Zeigt das Multimeter dagegen einen erheblich geringeren Wert an, handelt es sich um einen logarithmischen Typ.
