Zählerschrank: Zentrale Energieverteilung für Neubau, Modernisierung und Gewerbe

Zählerschränke bilden das Herzstück jeder Elektroinstallation und beherbergen die Stromzähler, Sicherungsautomaten und Schutzeinrichtungen eines Gebäudes. Ein Zählerschrank nimmt die Zähler des Energieversorgers auf, verteilt den Strom über das Verteilerfeld auf die einzelnen Stromkreise und schützt die gesamte Anlage durch Sicherungen und Fehlerstromschutzschalter. Ob im Einfamilienhaus, im Mehrfamilienhaus oder im Gewerbebetrieb – der Zählerkasten ist die zentrale Schnittstelle zwischen dem öffentlichen Stromnetz und der gebäudeinternen Elektroinstallation.

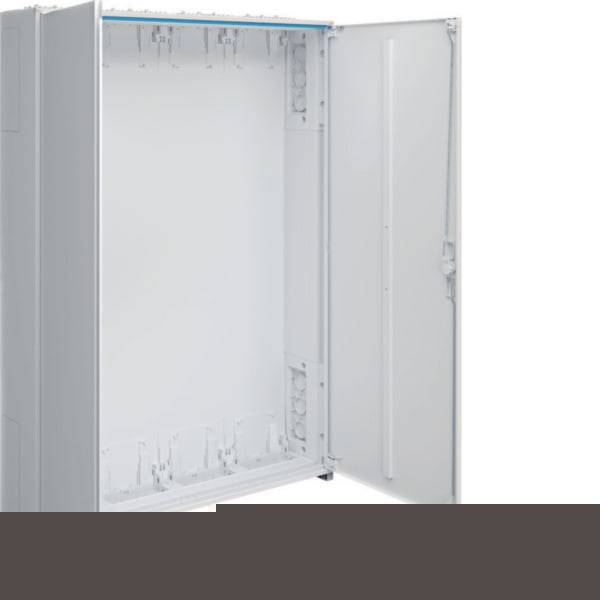

Die Auswahl reicht vom kompakten Zählerschrank mit einem Zähler für kleine Wohneinheiten über den Zählerschrank mit zwei Zählern für Einfamilienhäuser mit separatem Wärmepumpenzähler bis zum Zählerschrank mit drei Zählern für Mehrfamilienhäuser und Gewerbeobjekte. Hager-Zählerschränke gehören zu den am häufigsten eingesetzten Fabrikaten in Deutschland und bieten ein modulares System, das sich an verschiedene Anforderungen anpassen lässt. Ein Zählerschrank Einfamilienhaus ist typischerweise mit einem oder zwei Zählerplätzen ausgestattet und enthält neben dem Zählerfeld auch Platz für das Verteilerfeld mit den Sicherungsautomaten.

Moderne Zählerschränke müssen aktuelle Normen und die technischen Anschlussbedingungen (TAB) des jeweiligen Netzbetreibers erfüllen. Die steigende Verbreitung von Photovoltaikanlagen, Wallboxen und Smart-Home-Systemen stellt neue Anforderungen an Größe, Ausstattung und Erweiterbarkeit der Zählerschränke.

Dieser Ratgeber erklärt die verschiedenen Bauformen und Größen, zeigt wichtige Normen und Vorschriften und hilft bei der Auswahl des passenden Zählerschranks.

Wichtig: Die Installation, der Anschluss und die Änderung von Zählerschränken dürfen ausschließlich durch eine eingetragene Elektrofachkraft durchgeführt werden. Arbeiten an der Zähleranlage ohne Fachqualifikation sind lebensgefährlich und gesetzlich verboten. Der Netzbetreiber muss vor Arbeiten am Zählerplatz informiert werden.

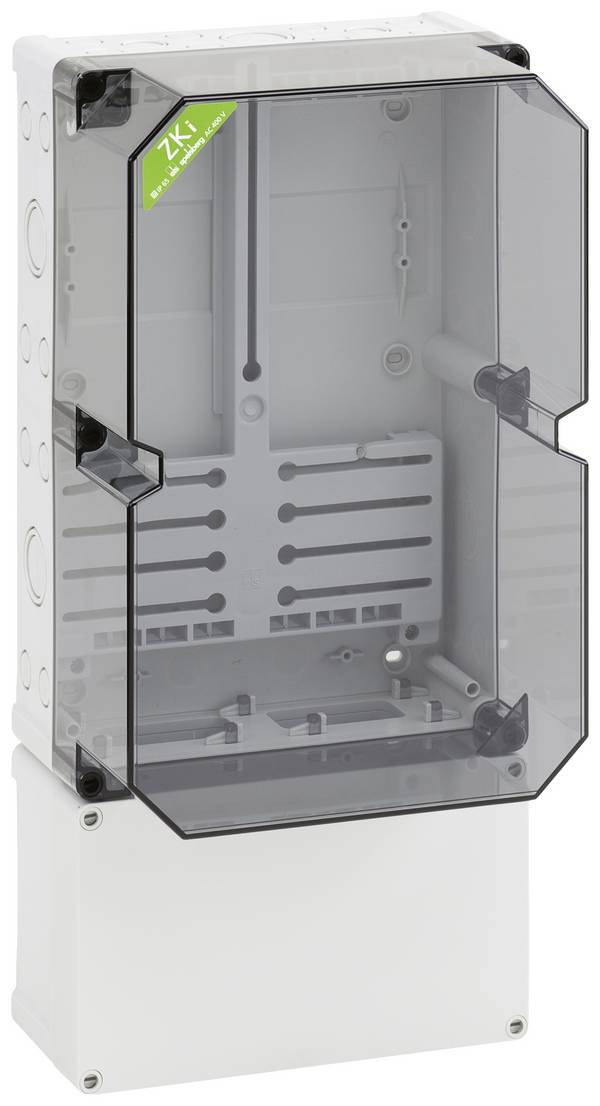

Zählerplätze – Der Kern des Zählerschranks

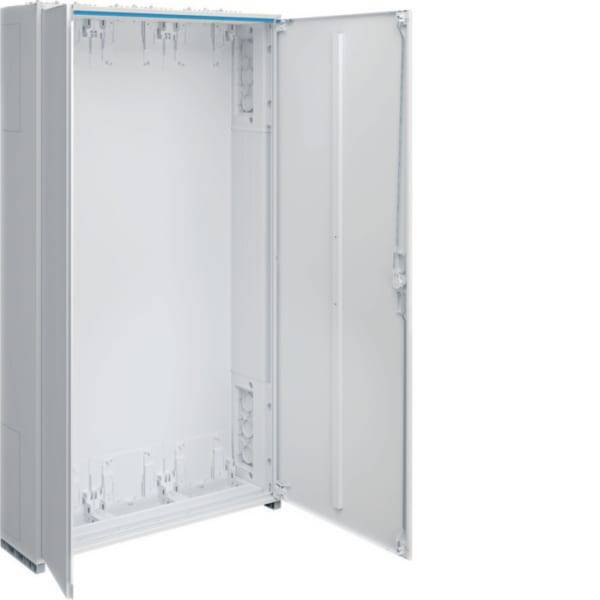

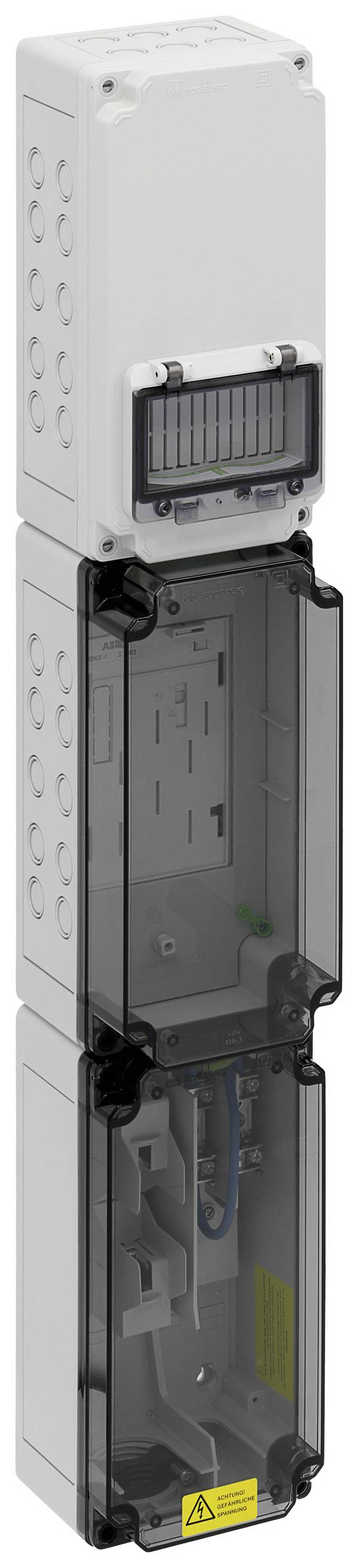

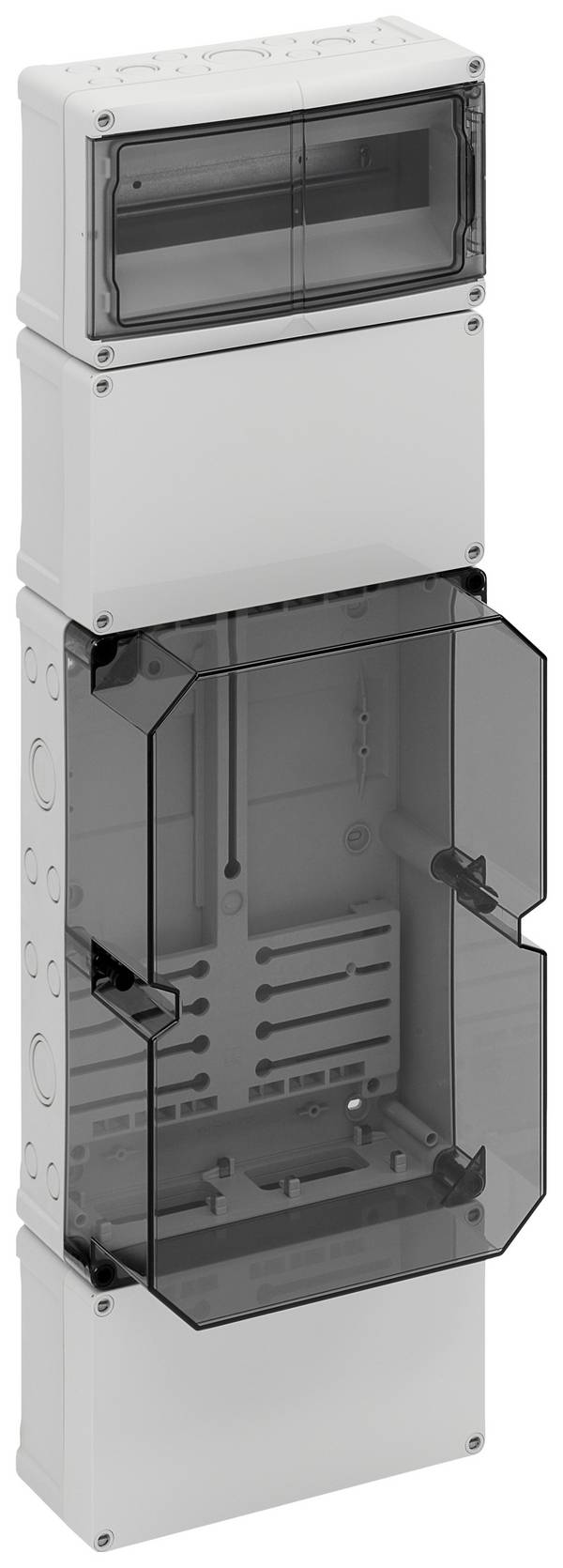

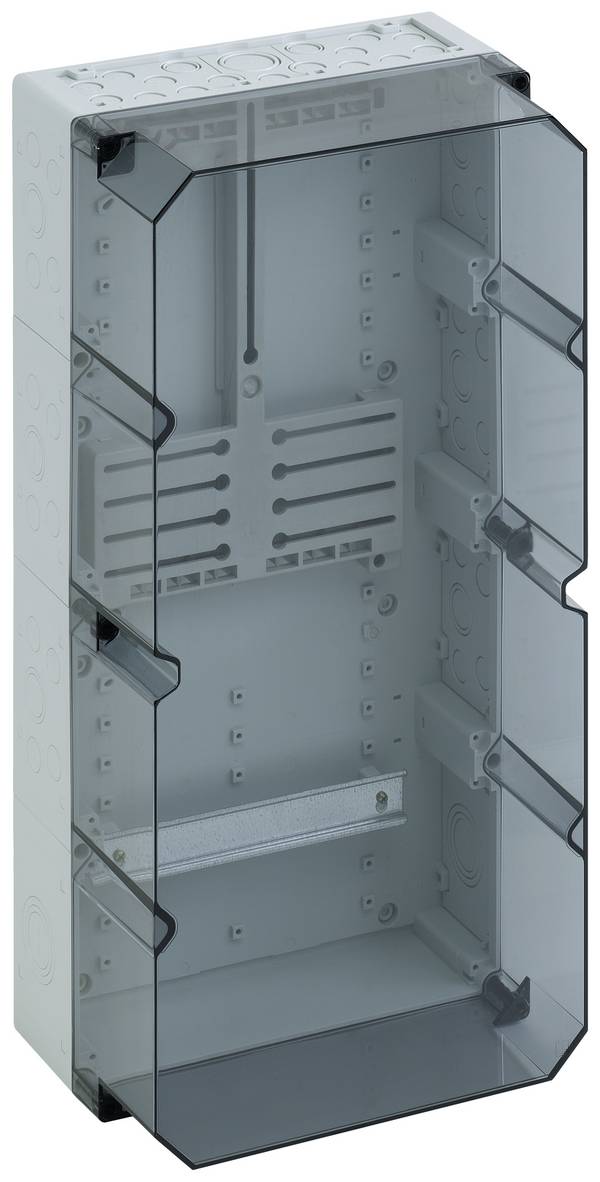

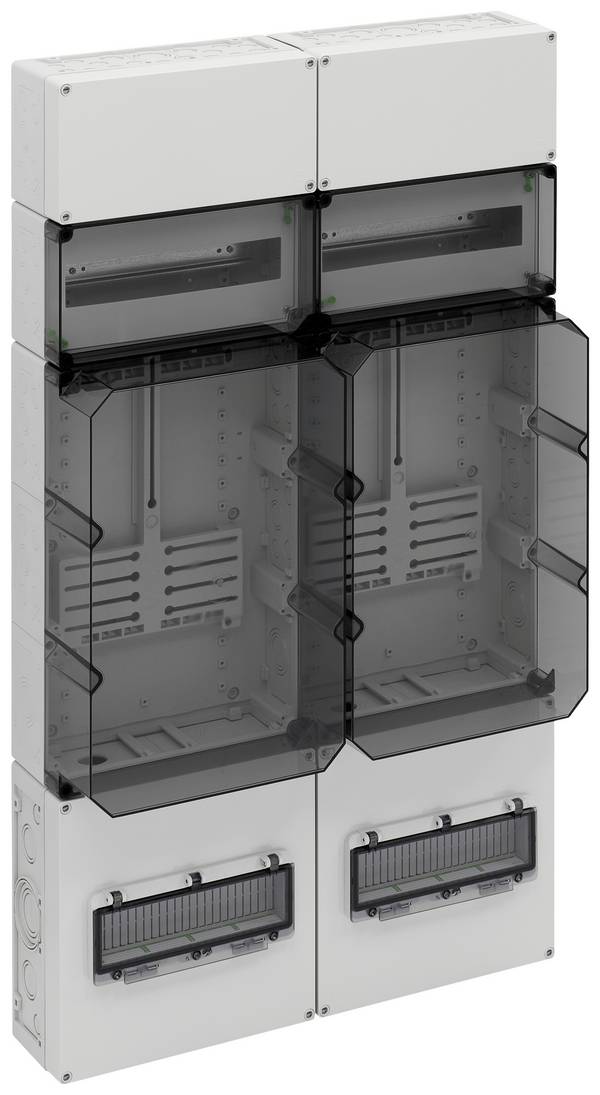

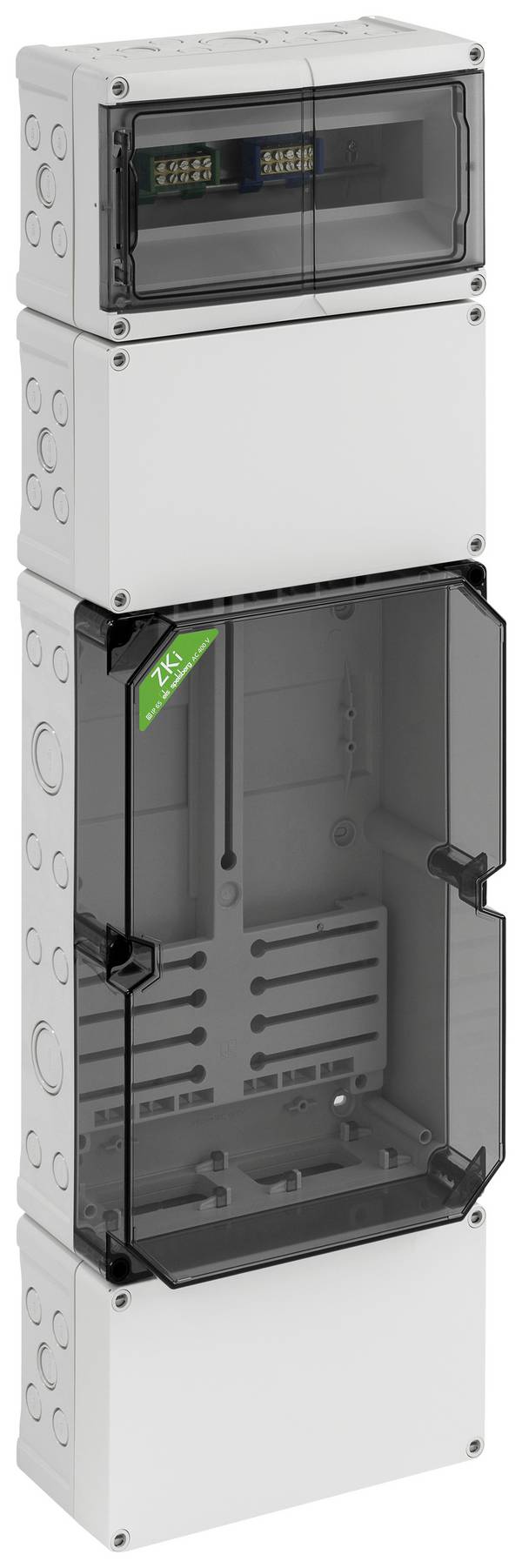

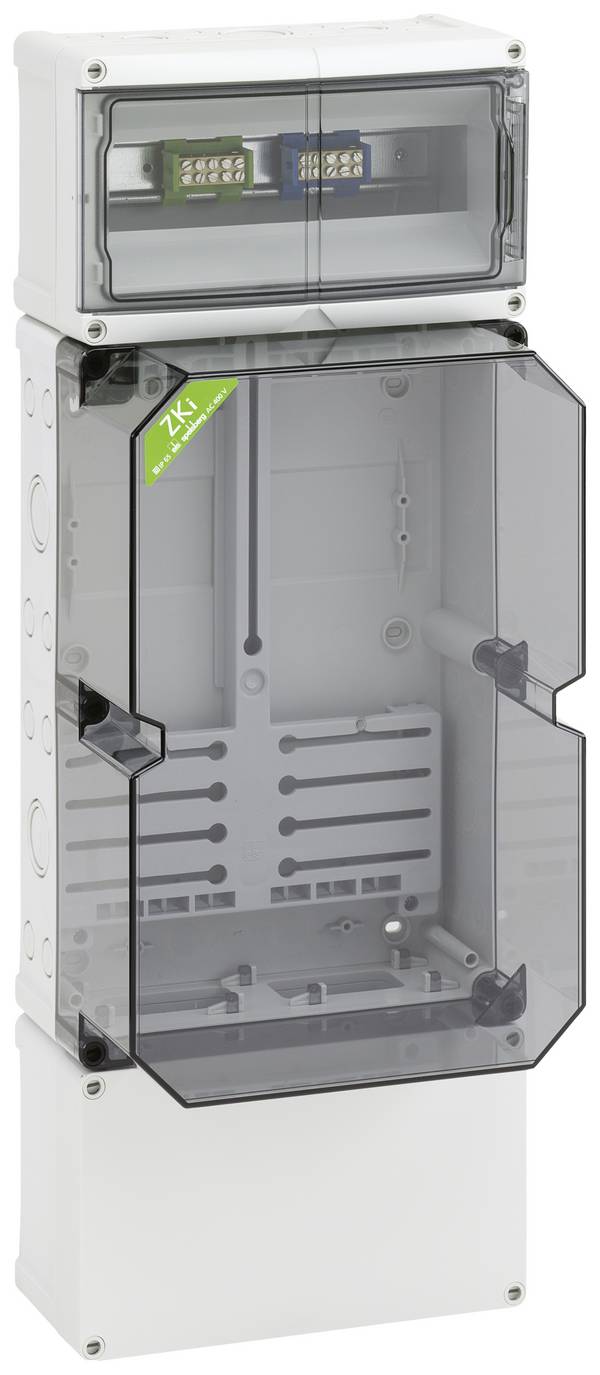

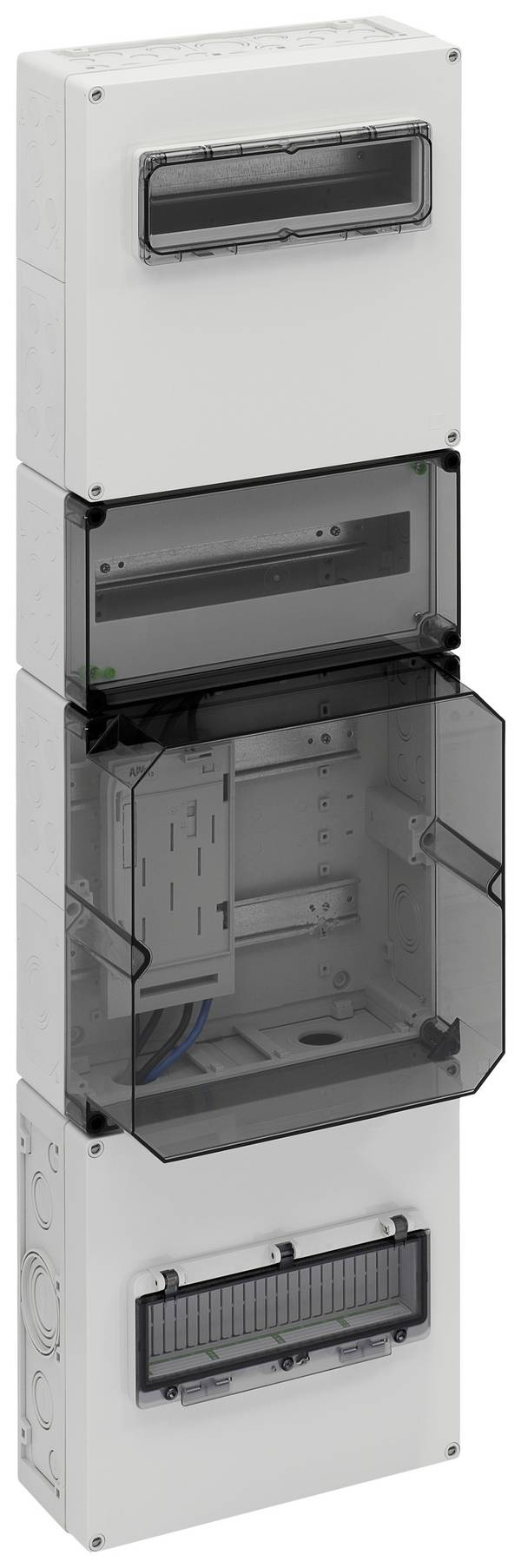

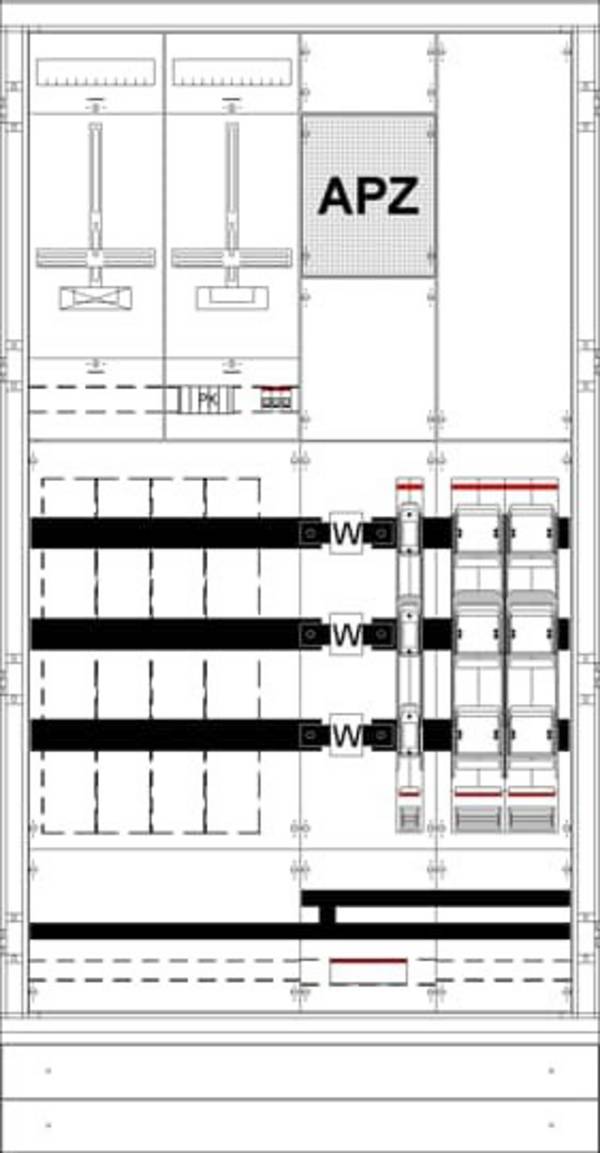

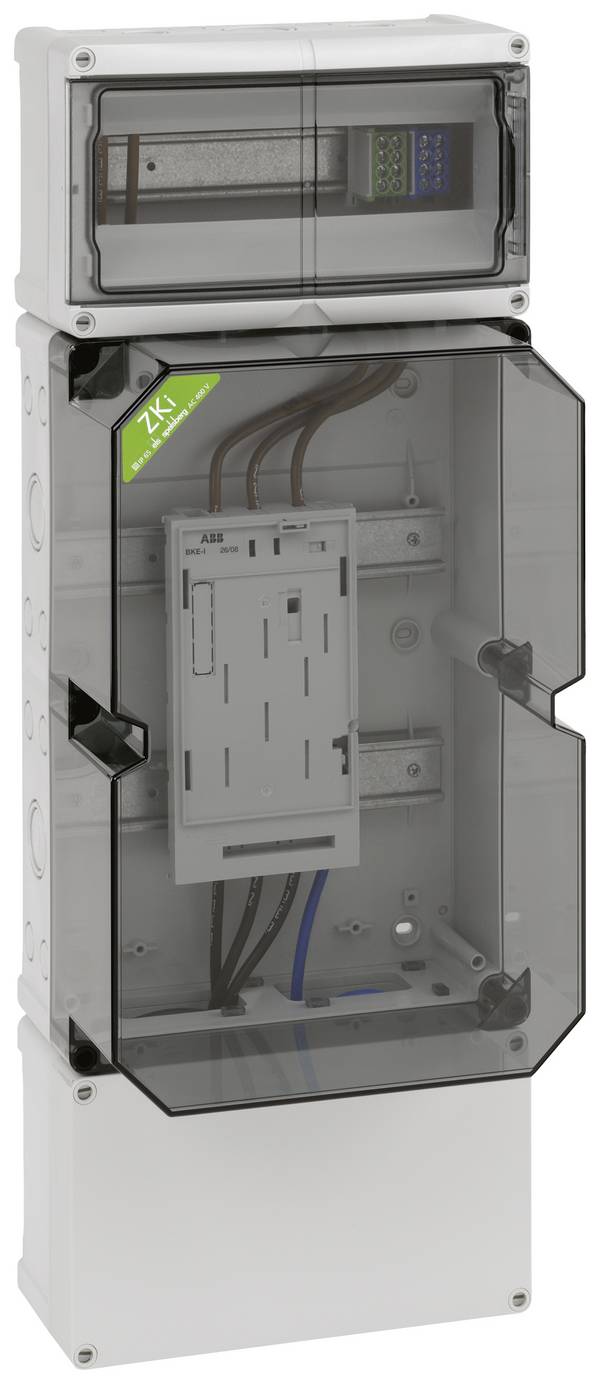

Jeder Zählerplatz nimmt einen Stromzähler des Netzbetreibers auf. Ein Zählerschrank mit einem Zähler genügt für einfache Wohneinheiten mit einem einzigen Stromkreisvertrag. Ein Zählerschrank mit zwei Zählern wird benötigt, wenn neben dem Haushaltsstrom ein separater Zähler für eine Wärmepumpe, eine Nachtspeicherheizung oder eine Photovoltaikanlage installiert wird. Hager-Zählerschrank-Modelle mit zwei Zählern sind in dieser Konfiguration besonders verbreitet und erfüllen die Vorgaben der gängigen Netzbetreiber. Ein Zählerschrank mit drei Zählern eignet sich für Mehrfamilienhäuser und Objekte mit mehreren unabhängigen Stromanschlüssen.

Verteilerfeld und Erweiterung

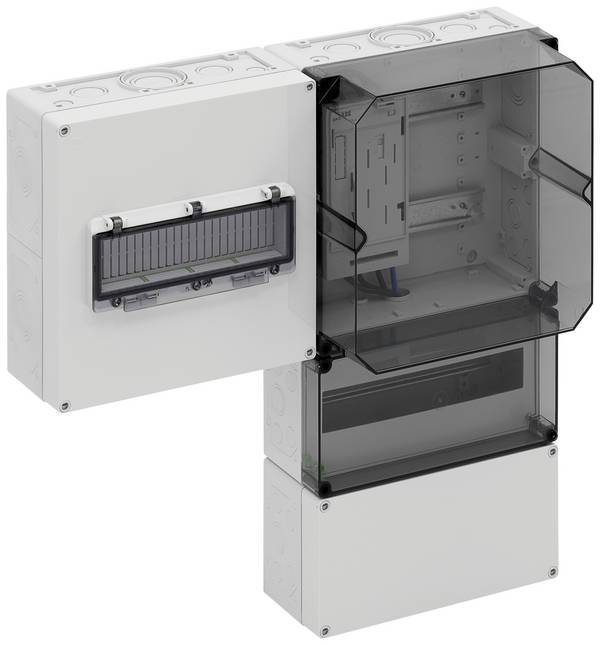

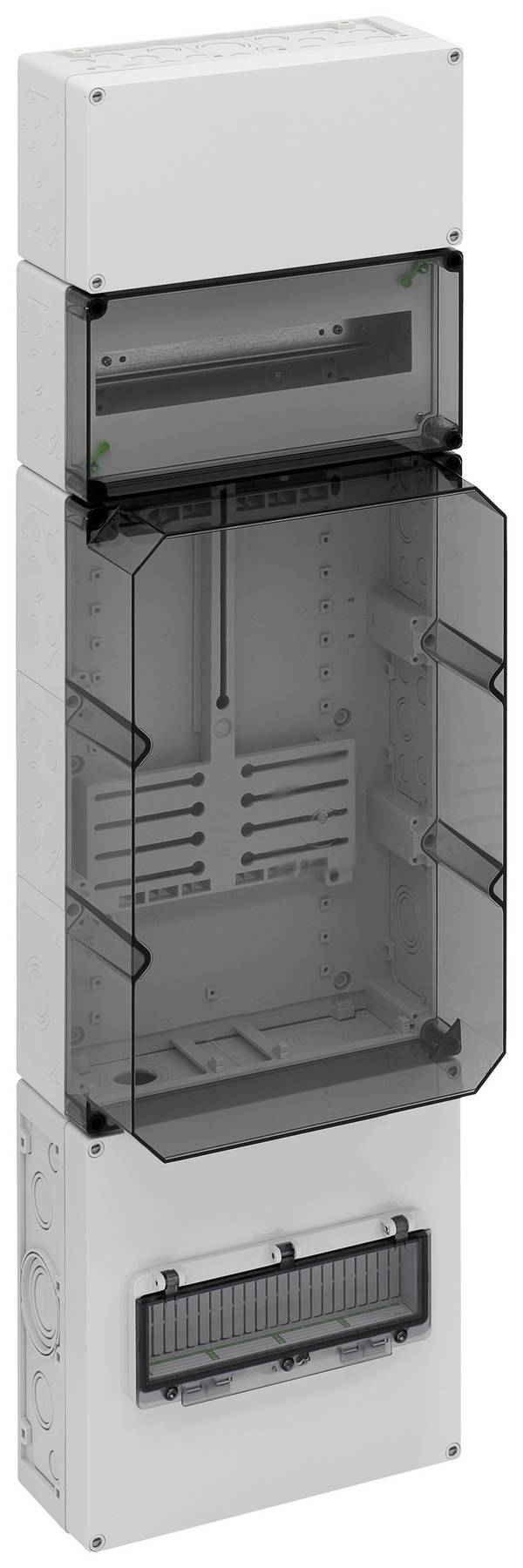

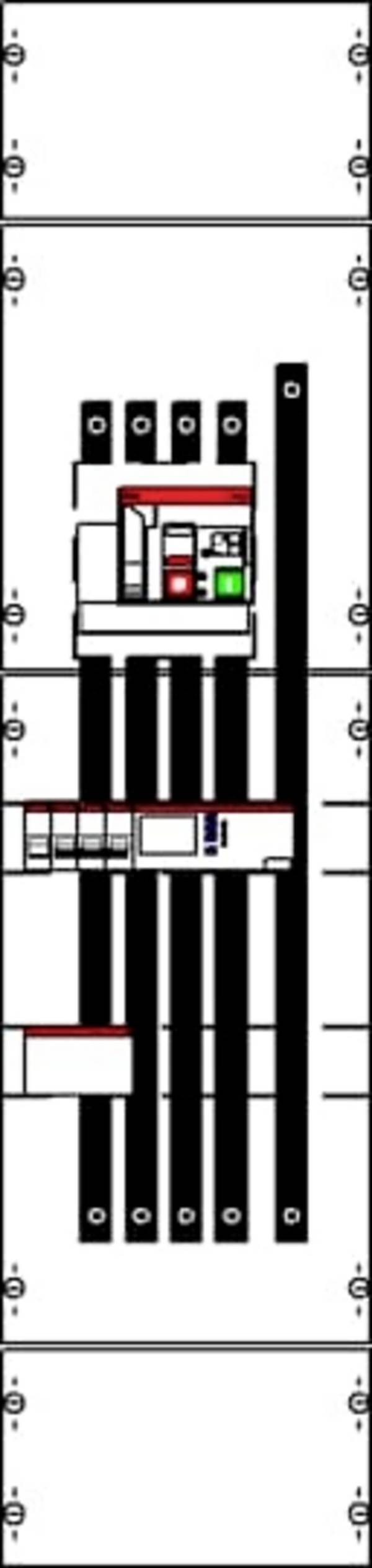

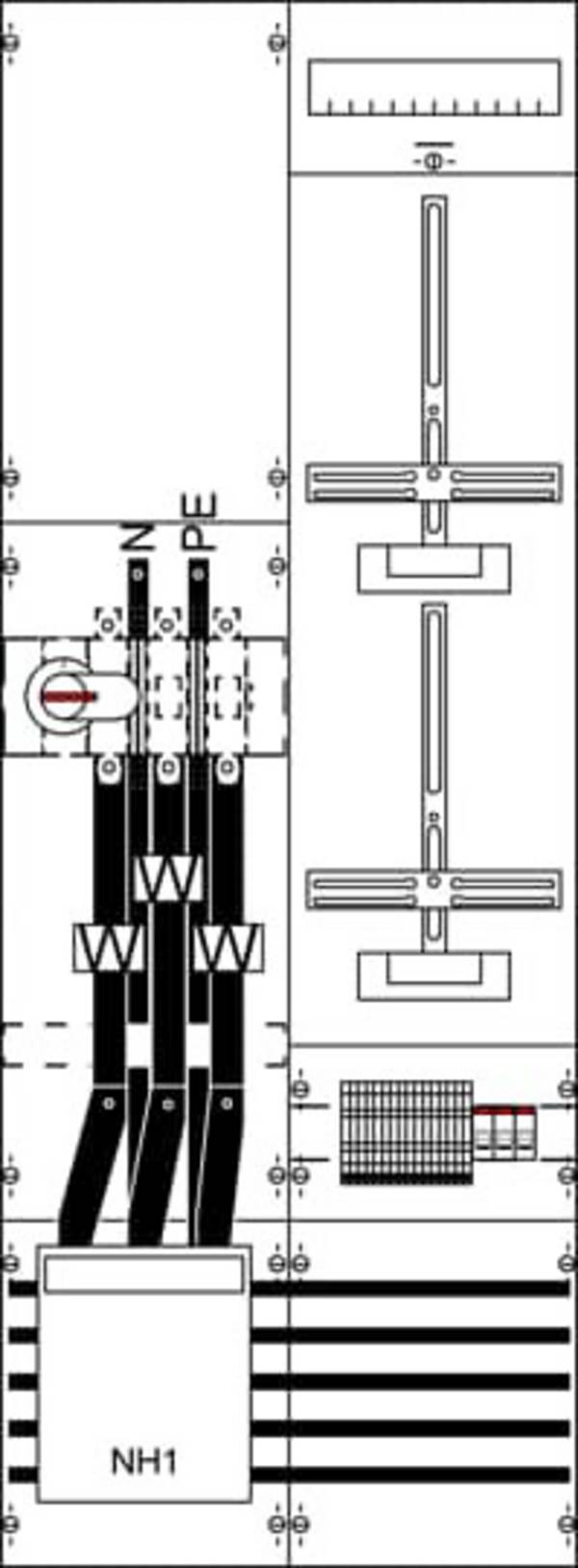

Das Verteilerfeld befindet sich unterhalb oder neben dem Zählerfeld und nimmt die Leitungsschutzschalter, Fehlerstromschutzschalter und den Überspannungsschutz auf. Die Größe des Verteilerfelds wird in Teilungseinheiten (TE) angegeben, wobei eine Teilungseinheit 18 Millimetern Einbauplatz entspricht. Für ein Einfamilienhaus sind mindestens 24 Teilungseinheiten empfehlenswert, bei umfangreicher Ausstattung mit Wallbox, Smart-Home-Steuerung und Photovoltaikanlage 48 Teilungseinheiten oder mehr. Ein Leitungsschutzschalter belegt eine Teilungseinheit, ein Fehlerstromschutzschalter zwei bis vier Einheiten.

Planen Sie bei Neubau und Modernisierung stets Reserveplätze für spätere Erweiterungen ein, da der nachträgliche Austausch eines zu klein dimensionierten Zählerschranks aufwendig und kostspielig ist. Die Faustregel lautet: Mindestens 30 Prozent des Verteilerfelds sollten als Reserve für zukünftige Stromkreise freigehalten werden.

Warum sind Normen und Vorschriften bei Zählerschränken so wichtig?

Zählerschränke unterliegen strengen Normen und Vorschriften, die Sicherheit, Funktionalität und Kompatibilität mit dem Versorgungsnetz gewährleisten. Die zentrale Norm DIN VDE 0603 definiert die Anforderungen an Zählerplätze in Gebäuden und regelt Abmessungen, Schutzarten und Verdrahtung. Die Norm schreibt unter anderem vor, welche Abstände zwischen Zählerfeld und Verteilerfeld einzuhalten sind und welche Mindestquerschnitte die Verdrahtung haben muss. Zusätzlich muss jeder Zählerschrank die technischen Anschlussbedingungen (TAB) des zuständigen Netzbetreibers erfüllen, die regional variieren können und häufig strengere Anforderungen als die allgemeine Norm stellen.

Ein Überspannungsschutz im Zählerschrank ist seit der Normänderung für Neubauten und wesentliche Änderungen an bestehenden Anlagen vorgeschrieben. Der Überspannungsableiter schützt die gesamte Elektroinstallation vor Blitzeinschlägen und Überspannungen aus dem Versorgungsnetz und verhindert Schäden an empfindlicher Elektronik wie Computern, Unterhaltungsgeräten und Smart-Home-Komponenten. Auch der Einbau von Fehlerstromschutzschaltern (FI-Schalter) für alle Stromkreise ist normativ gefordert und schützt Personen vor lebensgefährlichen Stromunfällen durch fehlerhafte Geräte oder beschädigte Leitungen.

Welche Vorteile bieten vorverdrahtete Zählerschränke bei der Installation?

Vorverdrahtete Zählerschränke werden werkseitig mit der kompletten internen Verdrahtung ausgeliefert und reduzieren den Installationsaufwand auf der Baustelle erheblich. Die Verbindungen zwischen Zählerfeld, Verteilerfeld und den Schutzeinrichtungen sind bereits fachgerecht hergestellt und geprüft. Der Elektroinstallateur muss lediglich die Zuleitungen vom Hausanschlusskasten und die abgehenden Stromkreise zu den einzelnen Räumen anschließen. Alle internen Verbindungen, Sammelschienen und Klemmenleisten sind bereits montiert und mit den korrekten Querschnitten ausgeführt.

Die Zeitersparnis bei der Montage beträgt gegenüber einer Einzelverdrahtung vor Ort mehrere Stunden und kann bei größeren Zählerschränken einen ganzen Arbeitstag ausmachen. Gleichzeitig sinkt die Fehlerquote, da die werkseitige Verdrahtung unter kontrollierten Bedingungen und mit standardisierten Prüfverfahren hergestellt wird. Im Bereich Verteilerschränke finden sich vorverdrahtete Modelle verschiedener Hersteller, die auf die gängigen TAB-Anforderungen der regionalen Netzbetreiber abgestimmt sind.

Hager-Zählerschränke sind in vielen Regionen als vorverdrahtete Komplettlösungen erhältlich, die bereits alle erforderlichen Schutzeinrichtungen und Anschlussklemmen enthalten. Die modulare Bauweise ermöglicht dennoch nachträgliche Anpassungen und Erweiterungen, etwa bei der Integration einer Photovoltaikanlage oder einer Wallbox.

FAQ – Häufig gestellte Fragen zu Zählerschränken

Welche Zählerschränke eignen sich für Einfamilienhäuser, Mehrfamilienhäuser und Gewerbe besonders gut?

Für einen Zählerschrank für ein Einfamilienhaus eignen sich Modelle mit ein bis zwei Zählerplätzen und 24 bis 48 Teilungseinheiten im Verteilerfeld. Ein einzelner Zählerplatz genügt, wenn nur ein Stromzähler für den gesamten Haushalt vorgesehen ist. Ein zweiter Zählerplatz wird benötigt, sobald eine Wärmepumpe, eine Photovoltaikanlage oder ein separater Nachtstromtarif einen eigenen Zähler erfordert. Mehrfamilienhäuser benötigen einen Zählerschrank mit drei Zählern oder größer, abhängig von der Anzahl der Wohneinheiten und der Frage, ob ein gemeinsamer Allgemeinzähler für Treppenhaus und Keller vorgesehen ist. Im Gewerbebereich richten sich die Anforderungen nach dem Strombedarf und der Anzahl separater Zähler für unterschiedliche Nutzungsbereiche. Im Bereich Elektroinstallation finden sich Komplettlösungen für alle Gebäudetypen.

Welche Zählerschränke eignen sich für Photovoltaik, Wallboxen und Smart-Home-Systeme?

Photovoltaikanlagen erfordern einen zusätzlichen Zählerplatz für den Einspeisezähler oder einen Zweirichtungszähler, der sowohl den Strombezug als auch die Einspeisung misst. Wallboxen für Elektrofahrzeuge benötigen einen separaten Stromkreis mit eigenem Leitungsschutzschalter und Fehlerstromschutzschalter im Verteilerfeld. Für Wallboxen mit Ladeleistungen über elf Kilowatt ist eine Genehmigung des Netzbetreibers erforderlich. Smart-Home-Systeme erfordern Platz für Aktoren und Steuerungsmodule auf der Hutschiene im Verteilerfeld. Planen Sie bei Neubauten mindestens einen freien Zählerplatz und ausreichend Reserveplätze im Verteilerfeld für zukünftige Erweiterungen ein, da die Nachrüstung eines zu kleinen Zählerschranks erhebliche Kosten verursacht.

Welche Rolle spielen Schutzarten, Sicherheit und Belüftung bei Zählerschränken?

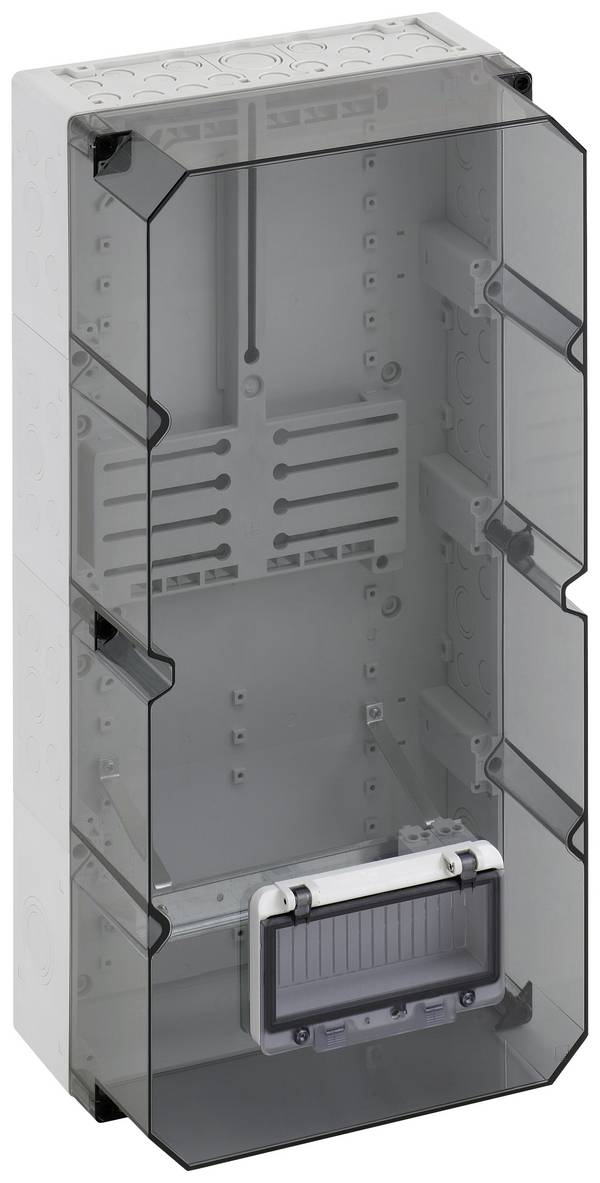

Die Schutzart gibt an, wie gut der Zählerschrank gegen Fremdkörper und Feuchtigkeit geschützt ist. Für trockene Innenräume wie Flure und Hauswirtschaftsräume genügt die Schutzart IP31, in feuchten Kellern, Garagen oder Außenbereichen ist IP54 empfehlenswert. Die erste Ziffer kennzeichnet den Schutz gegen Fremdkörper, die zweite den Schutz gegen Wasser. Ausreichende Belüftungsöffnungen verhindern eine Überhitzung der Sicherungsautomaten und des Überspannungsschutzes bei hoher Strombelastung und gewährleisten eine sichere Wärmeabfuhr. Verschließbare Türen mit Schwenkhebel oder Schloss schützen die Anlage vor unbefugtem Zugriff und sind in Mehrfamilienhäusern und Gewerbeobjekten vorgeschrieben.

Worauf sollte man bei der Auswahl eines modernen Zählerschranks achten?

Entscheidend sind die Anzahl der benötigten Zählerplätze, die Größe des Verteilerfelds und die Einhaltung der regionalen TAB. Prüfen Sie, ob der Zählerschrank für zukünftige Erweiterungen wie Photovoltaik, Wallbox oder Smart-Home-Systeme ausreichend dimensioniert ist, und planen Sie mindestens 30 Prozent Reservekapazität im Verteilerfeld ein. Vorverdrahtete Modelle sparen Installationszeit und reduzieren die Fehlerquote bei der Montage. Ein integrierter Überspannungsschutz Zählerschrank erfüllt die aktuellen Normvorgaben und schützt die gesamte Hauselektrik. Der Preis variiert je nach Ausstattung, Hersteller und Anzahl der Zählerplätze erheblich, sodass ein Vergleich verschiedener Konfigurationen vor der Beschaffung lohnenswert ist.
