Diazed Sicherungen
202 ErgebnisseDetails | Preis | Verfügbarkeit | Nennspannung | Sicherungsgröße | Nennstrom - gerundet | Polzahl | Auslöse-Charakteristik | |
|---|---|---|---|---|---|---|---|---|
 Abb. ähnlich 2,34 € zzgl. MwSt. 181 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 V/AC | DIII | 63 A | - | - | |||
 Hager LE1863 Diazed-Sicherung Sicherungsgröße = D02 63 A 400 V 10 St.Hermann Müller Elektrogrosshandel GmbH zzgl. MwSt. 7 Sets auf Lager Sofort-Lieferung Mo., 28. Sep. | 400 V | D02 | 63 A | - | - | |||
15,12 € zzgl. MwSt. 7 Sets auf Lager Sofort-Lieferung Di., 29. Sep. | 400 V | D02 | 40 A | - | - | |||
zzgl. MwSt. 54 Sets auf Lager Sofort-Lieferung Di., 29. Sep. | 400 V | D02 | 20 A | - | - | |||
 Hager LE1835 Diazed-Sicherung Sicherungsgröße = D02 35 A 400 V 10 St.Hermann Müller Elektrogrosshandel GmbH zzgl. MwSt. 2 Sets auf Lager Sofort-Lieferung Mo., 28. Sep. | 400 V | D02 | 35 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 3 Sets auf Lager Sofort-Lieferung Mo., 28. Sep. | 690 V/AC | DIII | 63 A | - | - | |||
 Abb. ähnlich 0,67 € zzgl. MwSt. 146 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 V | DII | 25 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 92 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 500 V | NDZ | 6 A | - | - | |||
zzgl. MwSt. 51 Sets auf Lager Sofort-Lieferung Mo., 28. Sep. | 400 V | D02 | 25 A | - | - | |||
 Abb. ähnlich 23,52 € zzgl. MwSt. 2 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 V/AC | DIII | 63 A | 3 | - | |||
zzgl. MwSt. 60 Sets auf Lager Sofort-Lieferung Mo., 28. Sep. | 400 V | D01 | 16 A | - | - | |||
 Abb. ähnlich -40% zzgl. MwSt. 153 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 V | NDZ | 16 A | - | - | |||
 Abb. ähnlich -13% zzgl. MwSt. 163 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 V | DII | 16 A | - | - | |||
-18% 7,55 € 6,21 € zzgl. MwSt. Sofort-Lieferung Di., 29. Sep. | 500 V | DIII | 35 A | - | - | |||
 Diazed Sicherungspatrone DII 500V 16A E27 Pack a 5 Stück ETIBHB pro Handwerk & Industrie (DE) zzgl. MwSt. 131 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 500 V | DII | 16 A | - | Träge -T- | |||
 Abb. ähnlich 2,30 € zzgl. MwSt. 12 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 500 V/AC | DIII | 63 A | - | - | |||
 Hager Sicherung D01 E14 10A LE1410Tandmore.de 0,45 € zzgl. MwSt. 559 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 400 V | D01 | 10 A | - | - | |||
 Hager LE1850 Diazed-Sicherung Sicherungsgröße = D02 50 A 400 V 10 St.Hermann Müller Elektrogrosshandel GmbH zzgl. MwSt. 14 Sets auf Lager Sofort-Lieferung Mo., 28. Sep. | 400 V | D02 | 50 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 2 Sets auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 V/AC | DII | 25 A | - | - | |||
 Hager LE1404 Diazed-Sicherung Sicherungsgröße = D01 4 A 400 V 10 St.Hermann Müller Elektrogrosshandel GmbH zzgl. MwSt. 5 Sets auf Lager Sofort-Lieferung Mo., 28. Sep. | 400 V | D01 | 4 A | - | - | |||
4,03 € zzgl. MwSt. 58 Sets auf Lager Sofort-Lieferung Di., 29. Sep. | 400 V | D01 | 10 A | - | - | |||
 Hager LE1402 Diazed-Sicherung Sicherungsgröße = D01 2 A 400 V 10 St.Hermann Müller Elektrogrosshandel GmbH zzgl. MwSt. 3 Sets auf Lager Sofort-Lieferung Mo., 28. Sep. | 400 V | D01 | 2 A | - | - | |||
 Abb. ähnlich Siemens 5SH317 Passschraube Sicherungsgröße = DIII 35 A 25 St.Conrad Electronic zzgl. MwSt. Lieferung Fr., 2. Okt. | - | DIII | 35 A | - | - | |||
92,43 € zzgl. MwSt. Lieferung Fr., 2. Okt. | 690 V/AC | DIII | 35 A | - | - | |||
 Hager LE1406 Diazed-Sicherung Sicherungsgröße = D01 6 A 400 V 10 St.Hermann Müller Elektrogrosshandel GmbH zzgl. MwSt. 4 Sets auf Lager Sofort-Lieferung Mo., 28. Sep. | 400 V | D01 | 6 A | - | - | |||

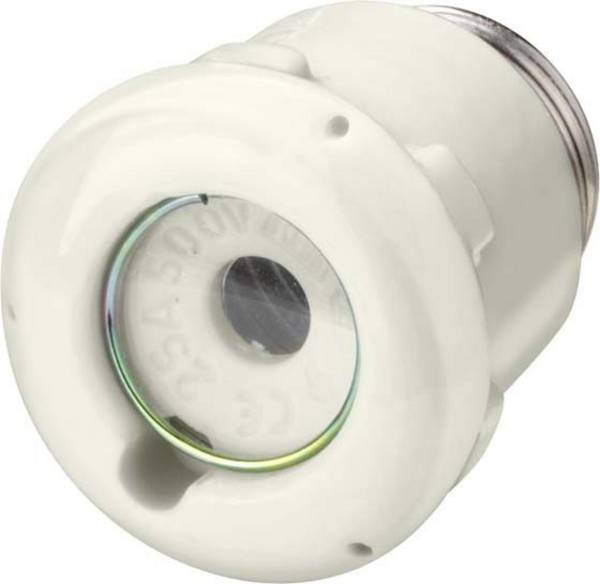

 1St. Siemens 5SH122 DIAZED-Schraubkappe DII 25A AC DC 500V KOne4Business Solutions GmbH 1,39 € zzgl. MwSt. 80 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 500 V/AC | DII | 25 A | - | - | |||
 Diazed Sicherungspatrone DII 500V 10A E27 Pack a 5 Stück ETIBHB pro Handwerk & Industrie (DE) zzgl. MwSt. 92 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 500 V | DII | 10 A | - | Träge -T- | |||
 Abb. ähnlich zzgl. MwSt. 69 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 V | NDZ | 10 A | - | - | |||
 34,16 € zzgl. MwSt. 86 Stück auf Lager Lieferung Mo., 12. Okt. | 690 V/AC | DIII | 63 A | 3 | - | |||
 Abb. ähnlich Mersen 01658.035000 D-Schraub-Passeinsatz Sicherungsgröße = DIII 35 A 500 V 1 St.MultiTech Trading GmbH 1,52 € zzgl. MwSt. 121 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 500 V | DIII | 35 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 2. Okt. | 690 V/AC | DIII | 25 A | - | - | |||
 Abb. ähnlich -8% 21,00 € 19,32 € zzgl. MwSt. 19 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 V/AC | DII | 25 A | 3 | - | |||
 Abb. ähnlich Mersen 00594.004700 Diazed-Sicherung Sicherungsgröße = NDZ 4 A 500 V 1 St.Josef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 1,14 € zzgl. MwSt. 2 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 500 V | NDZ | 4 A | - | - | |||
 Abb. ähnlich Siemens 5SF1005 Diazed-Sicherungssockel Sicherungsgröße = DIII 25 A 500 V/AC 5 St.One4Business Solutions GmbH 5,78 € zzgl. MwSt. 6 Sets auf Lager Sofort-Lieferung Di., 29. Sep. | 500 V/AC | DIII | 25 A | 1 | - | |||
 Abb. ähnlich 1,08 € zzgl. MwSt. Lieferung Fr., 2. Okt. | - | DIII | 63 A | - | - | |||
zzgl. MwSt. 119 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 V | NDZ | 2 A | - | - | |||
0,75 € zzgl. MwSt. 46 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 V | DII | 20 A | - | Träge -T- | |||
 Abb. ähnlich 26,88 € zzgl. MwSt. Lieferung Fr., 2. Okt. | 690 V/AC | DIII | 63 A | 3 | - | |||
 Abb. ähnlich -19% 0,62 € 0,50 € zzgl. MwSt. 144 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 V | DII | 20 A | - | - | |||
 Abb. ähnlich 31,08 € zzgl. MwSt. Lieferung Fr., 2. Okt. | 500 V/AC | DIV | 100 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 11 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 750 V/AC | DIII | 63 A | - | - | |||
 Siemens 5SF1260 Diazed-Sicherungssockel Sicherungsgröße = DIII 63 A 500 V/AC 3 St.Hermann Müller Elektrogrosshandel GmbH zzgl. MwSt. 1 Set auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 V/AC | DIII | 63 A | 1 | - | |||
 Abb. ähnlich 67,22 € zzgl. MwSt. Lieferung Fr., 2. Okt. | 690 V/AC | DIII | 63 A | 3 | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 2. Okt. | 750 V/AC | DIII | 2 A | - | Flink -F- | |||
 Abb. ähnlich zzgl. MwSt. 1 Set auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 V/AC | DII | 25 A | - | - | |||
 Hager Sicherung D01 E14 6A LE1406Tandmore.de 0,52 € zzgl. MwSt. 377 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 400 V | D01 | 6 A | - | - | |||
0,45 € zzgl. MwSt. 961 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 400 V | D01 | 16 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 3 Sets auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 V/AC | NDZ | 2 A | - | Träge -T- | |||
 Abb. ähnlich Mersen 01658.050000 D-Schraub-Passeinsatz Sicherungsgröße = DIII 50 A 500 V 1 St.MultiTech Trading GmbH 1,53 € zzgl. MwSt. 61 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 500 V | DIII | 50 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 4 Sets auf Lager Sofort-Lieferung Mo., 28. Sep. | - | DII | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 87 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 V | DII | 6 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 3 Sets auf Lager Sofort-Lieferung Mo., 28. Sep. | 250 V/DC | D02 | - | - | Superflink -FF- | |||
14,28 € zzgl. MwSt. 14 Sets auf Lager Sofort-Lieferung Di., 29. Sep. | 400 V | D02 | 32 A | - | - | |||
 Abb. ähnlich 0,50 € zzgl. MwSt. 55 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 V | DII | 10 A | - | - | |||
 Abb. ähnlich Mersen 01658.063000 D-Schraub-Passeinsatz Sicherungsgröße = DIII 63 A 500 V 1 St.MultiTech Trading GmbH 1,53 € zzgl. MwSt. 61 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 500 V | DIII | 63 A | - | - | |||
 Abb. ähnlich Siemens 5SA231 Sicherungseinsatz Sicherungsgröße = NDZ 6 A 500 V/AC 10 St.One4Business Solutions GmbH 2,26 € zzgl. MwSt. 37 Sets auf Lager Sofort-Lieferung Di., 29. Sep. | 500 V/AC | NDZ | 6 A | - | Träge -T- | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 2. Okt. | 750 V/AC | DIII | 10 A | - | Flink -F- | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 2. Okt. | 750 V/AC | DIII | 16 A | - | Flink -F- | |||
 Abb. ähnlich 53,77 € zzgl. MwSt. Lieferung Fr., 2. Okt. | 500 V/AC | DII | 25 A | 3 | - | |||
 Abb. ähnlich 30,24 € zzgl. MwSt. 6 Sets auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 V/AC | DIV | 80 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 2. Okt. | 750 V/AC | DIII | 20 A | - | Flink -F- | |||
 Abb. ähnlich 70,58 € zzgl. MwSt. Lieferung Fr., 2. Okt. | 690 V/AC | DIII | 16 A | - | - | |||
0,72 € zzgl. MwSt. 212 Stück auf Lager Lieferung Mi., 30. Sep. | 400 V | D02 | 32 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 3 Sets auf Lager Sofort-Lieferung Mo., 28. Sep. | - | DIII | 32 A | - | - | |||
 Abb. ähnlich -12% 21,84 € 19,32 € zzgl. MwSt. 3 Sets auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 V/AC | NDZ | 4 A | - | Träge -T- | |||
 Hager LE1840 D0-SicherungseinsatzHermann Müller Elektrogrosshandel GmbH zzgl. MwSt. 52 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 400 V | D02 | 40 A | - | - | |||
 139,83 € zzgl. MwSt. 100 Stück auf Lager Lieferung Mo., 12. Okt. | 690 V/AC | DIII | 25 A | - | - | |||
 Abb. ähnlich 121,84 € zzgl. MwSt. 7 Sets auf Lager Sofort-Lieferung Mo., 28. Sep. | 250 V/DC | D02 | - | - | Superflink -FF- | |||
 83,30 € zzgl. MwSt. 100 Stück auf Lager Lieferung Mo., 12. Okt. | 750 V/AC | DIII | 16 A | - | Flink -F- | |||
 Abb. ähnlich -27% 12,60 € 9,24 € zzgl. MwSt. 6 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 750 V/AC | DIII | 4 A | - | Flink -F- | |||
 Abb. ähnlich 126,04 € zzgl. MwSt. Lieferung Fr., 2. Okt. | 690 V/AC | DIII | 50 A | - | - | |||
 Abb. ähnlich Siemens 5SH313 Passschraube Sicherungsgröße = DII 10 A 25 St.Conrad Electronic 13,44 € zzgl. MwSt. 1 Set auf Lager Sofort-Lieferung Mo., 28. Sep. | - | DII | 10 A | - | - | |||
94,78 € zzgl. MwSt. 25 Sets auf Lager Lieferung Mo., 19. Okt. | 750 V/AC | DIII | 4 A | - | Flink -F- | |||
 74,67 € zzgl. MwSt. 100 Stück auf Lager Lieferung Mo., 12. Okt. | 750 V/AC | DIII | 10 A | - | Flink -F- | |||
 67,41 € zzgl. MwSt. 100 Stück auf Lager Lieferung Mo., 12. Okt. | 500 V/AC | DII | 25 A | 3 | - | |||

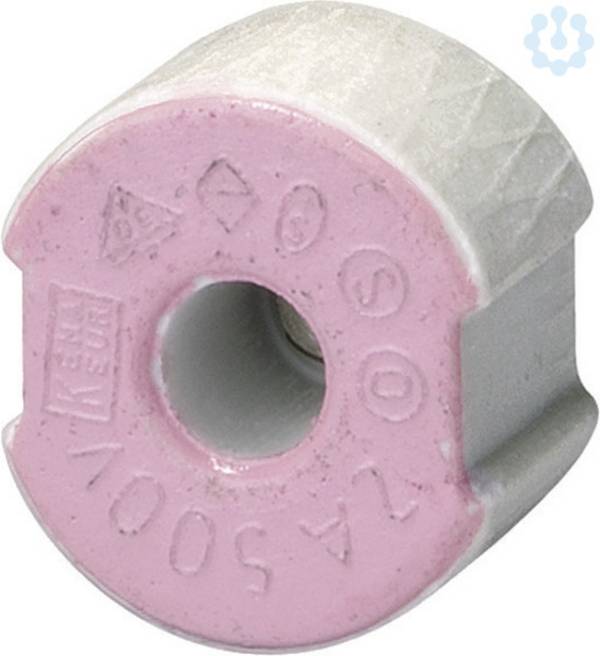

 1St. Siemens 5SH316 D-Passschraube DII/E27, 25AJosef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 0,72 € zzgl. MwSt. 30 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | - | DII | 25 A | - | - | |||
 Abb. ähnlich -15% 34,45 € 29,40 € zzgl. MwSt. 1 Set auf Lager Sofort-Lieferung Mo., 28. Sep. | 500 V/AC | NDZ | 25 A | - | - | |||

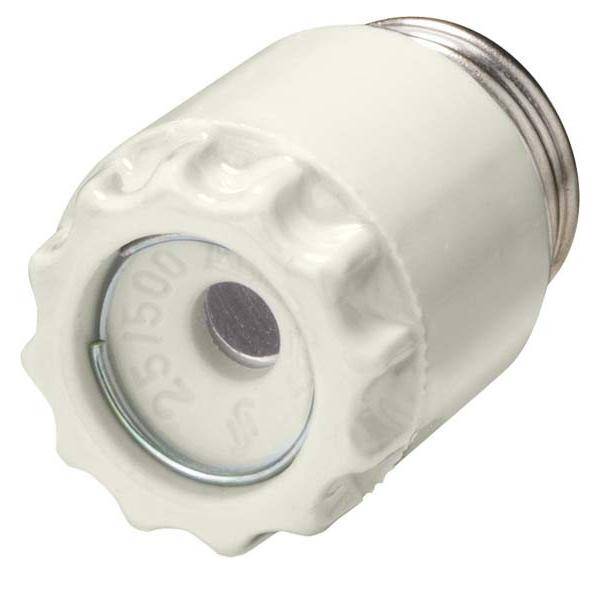

 1St. Siemens 5SH112 DIAZED-Schraubkappe DII 25A AC DC 500V KOne4Business Solutions GmbH 0,92 € zzgl. MwSt. 121 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 500 V/AC | DII | 25 A | - | - | |||
 101,00 € zzgl. MwSt. 100 Stück auf Lager Lieferung Mo., 12. Okt. | 690 V/AC | DIII | 4 A | - | - | |||
0,61 € zzgl. MwSt. 154 Stück auf Lager Lieferung Mi., 30. Sep. | 400 V | D01 | 2 A | - | - | |||
 10St. Hager LE1850 Sicherungseinsatz D02 E18 50A gG NeozedOne4Business Solutions GmbH 0,88 € zzgl. MwSt. 34 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 400 V | D02 | 50 A | - | - | |||
 204,53 € zzgl. MwSt. 100 Stück auf Lager Lieferung Mo., 12. Okt. | 690 V/AC | DIII | 50 A | - | - | |||
 146,68 € zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | - | - | - | - | - | |||
 Abb. ähnlich 52,09 € zzgl. MwSt. Lieferung Fr., 2. Okt. | 750 V/AC | DIII | 63 A | - | - | |||
 Abb. ähnlich 14,28 € zzgl. MwSt. Lieferung Fr., 2. Okt. | - | DII | 2 A | - | - | |||
 Abb. ähnlich Siemens 5SH202 Isolierstoffkappe Sicherungsgröße = DII 5 St.Conrad Electronic zzgl. MwSt. Lieferung Mi., 7. Okt. | - | DII | - | - | - | |||
 3 Stk. Siemens Dig.Industr. Diazed-SicherungssockOne4Business Solutions GmbH 27,58 € zzgl. MwSt. 18 Sets auf Lager Sofort-Lieferung Di., 29. Sep. | - | - | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 2. Okt. | 750 V/AC | DIII | 63 A | - | Flink -F- | |||
 5x HAGER Sicherungseinsatz LE2710cetra IT Europe GmbH 19,40 € zzgl. MwSt. 6 Sets auf Lager Lieferung Mi., 30. Sep. Min: 5 | 500 V | DII | 10 A | - | Träge -T- | |||
 10St. Hager LE1835 Sicherungseinsatz D02 E18 35A gG NeozedNetzwerkartikel.de zzgl. MwSt. 96 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 400 V | D02 | 35 A | - | - | |||
Ratgeber
Sie finden sich in nahezu jedem Sicherungskasten: Schmelzsicherungen. Zu dritt nehmen sie in der Regel die oberste Reihe ein, gefolgt von üblichen, per Hand wiedereinschaltbaren Leitungsschutzschaltern. Zu den gängigen Typen gehören sogenannte Diazed-Sicherungen.
Woher die Bezeichnung kommt, wie diese Sicherungen funktionieren und welche Typen es gibt, lesen Sie in unserem Ratgeber.
Diazed – oft auch DIAZED geschrieben – ist eine Abkürzung für DIAmetral abgestuftes Zweiteiliges EDisongewinde. Im Deutschen wird der Begriff Diasett (mit weichem S) oder auch Diazett ausgesprochen.
Diametral abgestuft heißt nicht anderes, als dass sich die beiden Enden der Sicherung im Durchmesser unterscheiden. Das verhindert ein verkehrtes Einsetzen.
Zweiteilig steht für die eigentliche Sicherung, den Schmelzeinsatz, sowie eine Schraubkappe mit kleinem Sichtfenster.
Edisongewinde sind die in der Beleuchtungstechnik üblichen Schraubgewinde von Leuchtmitteln, die bekanntesten sind E27 und E14. Das E leitet sich hier ebenfalls von Edison ab, dem Erfinder, der die elektrische Glühlampe weltweit populär machte.
Diazed-Sicherungen gehören zu den D-Typ-Sicherungseinsätzen. Sie sind in fünf verschiedenen Gehäusegrößen mit Nennwerten von 2 Ampere bis 200 Ampere erhältlich.
Die Bezeichnung einer Größe besteht aus dem Buchstaben D und einer römischen Zahl. D-Sicherungen von 2 Ampere bis zu 60 Ampere gehören zur Gruppe DII, die Schraubkappe enthält ein E27-Gewinde. Für die Nennstromstärken 35 Ampere bis 60 Ampere sind Diazed-Sicherungseinsätze der Größe DIII mit E33-Gewinde vorgesehen (siehe Tabelle).
Aufgliederung der Einzelteile eines Diazed-Sicherungssystems
- Fassung
- Berührungsschutz
- Passschraube
- Schmelzeinsatz
- Schraubkappe
Diazed-Sicherung
Diazed-Schmelzsicherung der Baugröße DII mit E27-Sockel
Neozed-Sicherung
Neozid-Sicherung der Baugröße DO2 für einen Nennstrom von 35 A
Absicherungen der Baugröße DII und ND sind für Nennströme bis 25 A verfügbar, für größere Nennströme bis 63 A passt die Baugröße DIII, der individuelle Wert wird dabei von der in der Fassung eingebauten Passschraube vorgegeben. Zur Kennzeichnung der jeweiligen Nennströme sind der Kennmelder der Patrone sowie die Passschraube farblich gekennzeichnet.
Die folgende Tabelle zeigt die Zuordnung der Farben zu den Nennströmen (für ND, DII und DIII):
| Nennstromstärke Schmelzeinsatz in A | Maximale Nennstromstärke der Fassung in A | Farbe des Kernmelders bzw. der Passschraube | Gewinde der Schraubkappe |
|---|---|---|---|
| 2 | 25 | Rosa | E16 (ND), E27 (DII) |
| 4 | 25 | Braun | E16 (ND), E27 (DII) |
| 6 | 25 | Grün | E16 (ND), E27 (DII) |
| 10 | 25 | Rot | E16 (ND), E27 (DII) |
| 16 | 25 | Grau | E16 (ND), E27 (DII) |
| 20 | 25 | Blau | E16 (ND), E27 (DII) |
| 25 | 25 | Gelb | E16 (ND), E27 (DII) |
| 35 | 63 | Schwarz | E33 (DIII) |
| 50 | 63 | Weiß | E33 (DIII) |
| 60 | 63 | Kupfer | E33 (DIII) |
Eine wichtige Rolle spielt das Strom-Zeit-Verhalten des Schmelzeinsatzes. Es handelt sich dabei um die thermische Trägheit des Schmelzdrahts. Reagiert die Sicherung aufgrund einer Stromspitze zu schnell, könnten vor allem induktive Lasten wie Motoren oder Transformatoren mit ihren hohen Einschaltströmen gar nicht erst ihren Betrieb aufnehmen. Für Diazed-Sicherungen gibt es daher verschiedene Funktions- und Betriebsklassen.
Am häufigsten anzutreffen ist die Betriebsklasse gG – früher gL – für den Ganzbereichs- und Leitungsschutz, zu finden in der normalen Elektroinstallation. Halbleiter lassen sich mit der Klasse gR schützen, Transformatoren mit der Klasse gTr. Eine Sicherung der Klasse gG löst beispielsweise innerhalb von 2 bis 5 Sekunden beim fünffachen Nennstrom und innerhalb von 0,1 und 0,2 Sekunden beim zehnfachen Nennstrom aus.
ND- beziehungsweise Neozed-Sicherungen ähneln dem DII-Typ, besitzen aber einen kleineren, zylindrischen Körper. Sie sind in drei verschiedenen Größen mit Nennwerten von 2 Ampere bis zu 100 Ampere erhältlich.
Schematischer Aufbau einer Diazed-Sicherung im Querschnitt
- Fassung
- Schraubkappe
- Schmelzleiter mit farbigem Kennmelder
- Sicherungseinsatz
- Passelement
- Stromleitung vom Stromnetz
- Stromleitung zum Verbraucher
Diazed-Sicherungen sind nach DIN EN 60269-1 und VDE 0636-1 genormt. Das System (siehe Abbildung) besteht aus dem Schmelzeinsatz mit dem Schmelzdraht, einer Fassung, einer Schraubkappe, einem Berührungsschutz und der Passschraube. Diese Schraube hat eine sehr wichtige Funktion: Sie verhindert das Einschrauben eines Schmelzeinsatzes mit einem höheren als dem vorgesehenen Nennstrom.
Zur Erklärung: Der Durchmesser der vorderen Metallkappe unterscheidet sich je nach dem maximalen Nennstrom, für den die Sicherung ausgelegt ist. Das heißt, je niedriger der Nennstrom, desto geringer der Durchmesser. Für jeden Durchmesser steht eine Passschraube mit passendem Lochdurchmesser zur Verfügung. Damit ist sichergestellt, dass nur Sicherungen zum Einsatz kommen, die den vorgeschriebenen maximalen Nennstrom nicht überschreiten.
Passschrauben lassen sich nur mit einem speziellen Werkzeug in die Fassung einsetzen und dürfen nur von autorisiertem Personal gewechselt werden!
Diazed-Sicherungseinsätze sind für die Verwendung in der Verteilerschrank-Technik, Schaltschränken, Zählertafeln oder Unterverteilungen gedacht. Hauptanwendung ist der Schutz von Stromkreisen bis zu 500 Volt Wechselstrom in Wohn- und Geschäftsgebäuden. Für Drehstrom-Installationen gibt es Fassungen in Dreiergruppen.
Die Schraubkappe besitzt ein kleines Glasfenster in der Mitte, durch das zu erkennen ist, ob der farbige Kennmelder herausgefallen ist. Dieser Melder ist ein kleiner federbelasteten Knopf, der vom Schmelzdraht gehalten wird. Bei zu hoher Strombelastung reißt der Draht durch die sich entwickelnde Wärme, und der Kennmelder wird von der Feder herausgeschleudert. Ein fehlender oder verschobener Kennmelder zeigt also eine durchgebrannte Sicherung an.
Die einzelnen Elemente des Sicherungssystems bestehen entweder aus Porzellan oder einem hitzebeständigen und schwer entflammbaren Kunststoff.
Passschraubeinsatz für eine Diazed-Sicherung der Baugröße DIII
