Dip Schalter
420 ErgebnisseDetails | Preis | Verfügbarkeit | Polzahl | RM | Bauart | Zertifizierungen | Verpackungsart | |
|---|---|---|---|---|---|---|---|---|
 TRU COMPONENTS 709402 DS-01 DIP-Schalter Polzahl 1 Standard 1 St.Conrad Electronic zzgl. MwSt. 2807 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 3 | 1 | 7.5 mm | Standard | RoHS | - | |||
 Abb. ähnlich TRU COMPONENTS 704850 DSR-04 DIP-Schalter Polzahl 4 Slide-Type 1 St.Conrad Electronic zzgl. MwSt. 841 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 5 | 4 | 2.54 mm | Slide-Type | RoHS | - | |||
 TRU COMPONENTS 709451 DS-05 DIP-Schalter Polzahl 5 Standard 1 St.Conrad Electronic zzgl. MwSt. 1733 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 3 | 5 | 2.54 mm | Standard | RoHS | - | |||
 Abb. ähnlich TRU COMPONENTS 704809 DSR-01 DIP-Schalter Polzahl 1 Slide-Type 1 St.Conrad Electronic zzgl. MwSt. 1015 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 3 | 1 | 2.54 mm | Slide-Type | RoHS | - | |||
 TRU COMPONENTS 709414 DS-02 DIP-Schalter Polzahl 2 Standard 1 St.Conrad Electronic zzgl. MwSt. 259 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 3 | 2 | 2.54 mm | Standard | RoHS | - | |||
 TRU COMPONENTS 709426 DS-03 DIP-Schalter Polzahl 3 Standard 1 St.Conrad Electronic zzgl. MwSt. 17 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 3 | 3 | 2.54 mm | Standard | RoHS | - | |||
 TRU COMPONENTS 709463 DS-06 DIP-Schalter Polzahl 6 Standard 1 St.Conrad Electronic zzgl. MwSt. 489 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 3 | 6 | 2.54 mm | Standard | RoHS | - | |||
 Abb. ähnlich TRU COMPONENTS 704976 DP-01 DIP-Schalter Polzahl 1 Piano-Type 1 St.Conrad Electronic 0,45 € zzgl. MwSt. 97 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 1 | 2.54 mm | Piano-Type | RoHS | - | |||
 TRU COMPONENTS 709438 DS-04 DIP-Schalter Polzahl 4 Standard 1 St.Conrad Electronic zzgl. MwSt. 532 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 3 | 4 | 2.54 mm | Standard | RoHS | - | |||
 Abb. ähnlich Diptronics DS-10-V DS-10-V DIP-Schalter Polzahl 10 Standard 1 St.Conrad Electronic -56% 1,25 € 0,55 € zzgl. MwSt. 125 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 10 | 2.54 mm | Standard | RoHS | - | |||
 Abb. ähnlich Omron A6S-8104-H DIP-Schalter Polzahl 8 SMD 1 St. TubeConrad Electronic -65% 2,34 € 0,81 € zzgl. MwSt. 6 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 8 | 2.54 mm | SMD | RoHS | Tube | |||
 TRU COMPONENTS 709488 DS-08 DIP-Schalter Polzahl 8 Standard 1 St.Conrad Electronic zzgl. MwSt. 840 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 3 | 8 | 2.54 mm | Standard | RoHS | - | |||
 Delock 66388 66388 DIP-Schalter Tri-State 1 St. BundleConrad Electronic zzgl. MwSt. Lieferung Mi., 30. Sep. | - | - | Tri-State | RoHS | Bundle | |||
 Abb. ähnlich Omron A6S-2101-H DIP-Schalter Polzahl 2 SMD 1 St. BagConrad Electronic zzgl. MwSt. 28 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 15 | 2 | 2.54 mm | SMD | RoHS | Bag | |||
 Abb. ähnlich APEM NDS-04-V NDS-04-V DIP-Schalter Polzahl 4 Standard 1 St.Conrad Electronic zzgl. MwSt. 132 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 4 | 2.54 mm | Standard | - | - | |||
 APEM IKH0203000 IKH0203000 DIP-Schalter Polzahl 2 SMD 1 St.Conrad Electronic zzgl. MwSt. 287 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 2 | 1.27 mm | SMD | - | - | |||
 Abb. ähnlich TRU COMPONENTS 704837 DSR-03 DIP-Schalter Polzahl 3 Slide-Type 1 St.Conrad Electronic zzgl. MwSt. 266 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 3 | 3 | 2.54 mm | Slide-Type | RoHS | - | |||
 Abb. ähnlich Omron A6S-4102-H DIP-Schalter Polzahl 4 SMD 1 St. BagConrad Electronic zzgl. MwSt. 351 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 4 | 2.54 mm | SMD | RoHS | Bag | |||
zzgl. MwSt. Lieferung Di., 29. Dez. Min: 20Vielfache: 20 | 10 | 2.54 mm | - | RoHS | Tube | |||
 Abb. ähnlich Omron A6T-3104 DIP-Schalter Polzahl 3 THT 1 St. BagConrad Electronic -8% zzgl. MwSt. 164 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 15 | 3 | 2.54 mm | THT | RoHS | Bag | |||
 Abb. ähnlich APEM NDS-08-V NDS-08-V DIP-Schalter Polzahl 8 Standard 1 St.Conrad Electronic zzgl. MwSt. 338 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 8 | 2.54 mm | Standard | - | - | |||
 Diptronics DS-08V DS-08V DIP-Schalter Polzahl 8 Standard 1 St.Conrad Electronic zzgl. MwSt. 1317 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 8 | 2.54 mm | Standard | RoHS | - | |||
zzgl. MwSt. 2 Stück auf Lager Lieferung Mo., 9. Nov. | - | - | - | - | - | |||
 Abb. ähnlich Omron A6S-8101-H DIP-Schalter Polzahl 8 SMD 1 St. BagConrad Electronic zzgl. MwSt. 219 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 22Vielfache: 22 | 8 | 2.54 mm | SMD | RoHS | Bag | |||
 Abb. ähnlich Omron A6SR-6104 DIP-Schalter Polzahl 6 SMD 1 St. BagConrad Electronic -6% zzgl. MwSt. Bald verfügbar Min: 10 | 6 | 2.54 mm | SMD | RoHS | Bag | |||
 TE Connectivity 1825008-3 TE AMP DIP Switches 1 St. TubeConrad Electronic 2,87 € zzgl. MwSt. 25612 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 45Vielfache: 45 | - | - | - | RoHS | Tube | |||
 Diptronics NDA-05V NDA-05V DIP-Schalter Polzahl 5 Right Angle 1 St.Conrad Electronic zzgl. MwSt. 891 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 33Vielfache: 33 | 5 | 2.54 mm | Right Angle | RoHS | - | |||
 Diptronics NDP-02V DIP-Schalter Polzahl 2 Piano-Type 1 St.Conrad Electronic zzgl. MwSt. 840 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 70Vielfache: 70 | 2 | 2.54 mm | Piano-Type | RoHS | - | |||
 TE Connectivity 1-1571983-3 DIP-Schalter 1 St. TubeConrad Electronic 2,26 € zzgl. MwSt. 49801 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 30Vielfache: 30 | - | - | - | RoHS | Tube | |||
 Abb. ähnlich APEM NDS-06-V NDS-06-V DIP-Schalter Polzahl 6 Standard 1 St.Conrad Electronic -35% zzgl. MwSt. 3108 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 6 | 2.54 mm | Standard | - | - | |||
 Diptronics NDS-02V DIP-Schalter Polzahl 2 Slide-Type 1 St.Conrad Electronic zzgl. MwSt. 72 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 72Vielfache: 72 | 2 | 2.54 mm | Slide-Type | RoHS | - | |||
 Diptronics NDS-10V DIP-Schalter Polzahl 10 Slide-Type 1 St.Conrad Electronic zzgl. MwSt. 275 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 17Vielfache: 17 | 10 | 2.54 mm | Slide-Type | RoHS | - | |||
 Abb. ähnlich C & K Switches BD04AV DIP-Schalter Polzahl 4 1 St. TubeConrad Electronic zzgl. MwSt. Lieferung Di., 29. Dez. Min: 10 | 4 | 2.54 mm | - | RoHS | Tube | |||
 Abb. ähnlich Omron A6T-1101 DIP-Schalter Polzahl 1 THT 1 St. BagConrad Electronic zzgl. MwSt. 110 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 2 | 1 | 2.54 mm | THT | RoHS | Bag | |||
 Abb. ähnlich Omron A6T-1104 DIP-Schalter Polzahl 1 THT 1 St. BagConrad Electronic -22% zzgl. MwSt. 1416 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 80 | 1 | 2.54 mm | THT | RoHS | Bag | |||
 Abb. ähnlich Omron A6FR-3101 DIP-Schalter Polzahl 3 THT 1 St. BagConrad Electronic -35% zzgl. MwSt. 2671 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 80 | 3 | 2.54 mm | THT | RoHS | Bag | |||
 Abb. ähnlich TE Connectivity 3-5435640-5 DIP-Schalter 1 St. TubeConrad Electronic 1,14 € zzgl. MwSt. 13956 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 75Vielfache: 25 | - | - | - | RoHS | Tube | |||
 Abb. ähnlich TE Connectivity 5161390-3 DIP-Schalter 1 St. BulkConrad Electronic zzgl. MwSt. 637 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 60 | - | - | - | RoHS | Bulk | |||
 Stahl Wechselschalter 8040/11-V30-035-SElektro4000.de 225,72 € zzgl. MwSt. 20 Stück auf Lager Lieferung Mi., 18. Nov. | - | - | - | - | - | |||
 Abb. ähnlich Omron A6D-8103 DIP-Schalter Polzahl 8 THT 1 St. BagConrad Electronic -13% zzgl. MwSt. 190 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 20 | 8 | 2.54 mm | THT | RoHS | Bag | |||
 Diptronics NDA-08V NDA-08V DIP-Schalter Polzahl 8 Right Angle 1 St.Conrad Electronic zzgl. MwSt. 3087 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 21Vielfache: 21 | 8 | 2.54 mm | Right Angle | RoHS | - | |||
 Diptronics NDP-04V DIP-Schalter Polzahl 4 Piano-Type 1 St.Conrad Electronic zzgl. MwSt. 39 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 39Vielfache: 39 | 4 | 2.54 mm | Piano-Type | RoHS | - | |||
 Delock 66306 66306 DIP-Schalter Tri-State 1 St. BundleConrad Electronic zzgl. MwSt. Lieferung Mo., 5. Okt. | - | - | Tri-State | - | Bundle | |||
 Abb. ähnlich Diptronics NDS-02V NDS-02V DIP-Schalter Polzahl 2 Standard 1 St.Conrad Electronic zzgl. MwSt. 29 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 3 | 2 | 2.54 mm | Standard | RoHS | - | |||
 Abb. ähnlich zzgl. MwSt. 74 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 3 | 12 | 2.54 mm | Slide-Type | RoHS | - | |||
 Abb. ähnlich C & K Switches TDP08H0SBD1R DIP-Schalter Polzahl 8 1 St. TapeConrad Electronic -43% 3,35 € 1,92 € zzgl. MwSt. 27 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 8 | 1.27 mm | - | RoHS | Tape | |||
 Abb. ähnlich Omron A6E-4101-N DIP-Schalter Polzahl 4 THT 1 St. BagConrad Electronic zzgl. MwSt. Bald verfügbar Min: 20 | 4 | 2.54 mm | THT | RoHS | Bag | |||
 Abb. ähnlich Omron A6FR-3104 DIP-Schalter Polzahl 3 THT 1 St. BagConrad Electronic zzgl. MwSt. Lieferung Do., 26. Nov. Min: 15 | 3 | 2.54 mm | THT | RoHS | Bag | |||
 Abb. ähnlich Omron A6DR-8100 DIP-Schalter Polzahl 8 THT 1 St. BagConrad Electronic zzgl. MwSt. 137 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 25 | 8 | 2.54 mm | THT | RoHS | Bag | |||
 TE Connectivity 1-1825059-2 1 St. Tape on Full reelConrad Electronic zzgl. MwSt. 3749 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 750Vielfache: 750 | - | - | - | RoHS | Tape on Full reel | |||

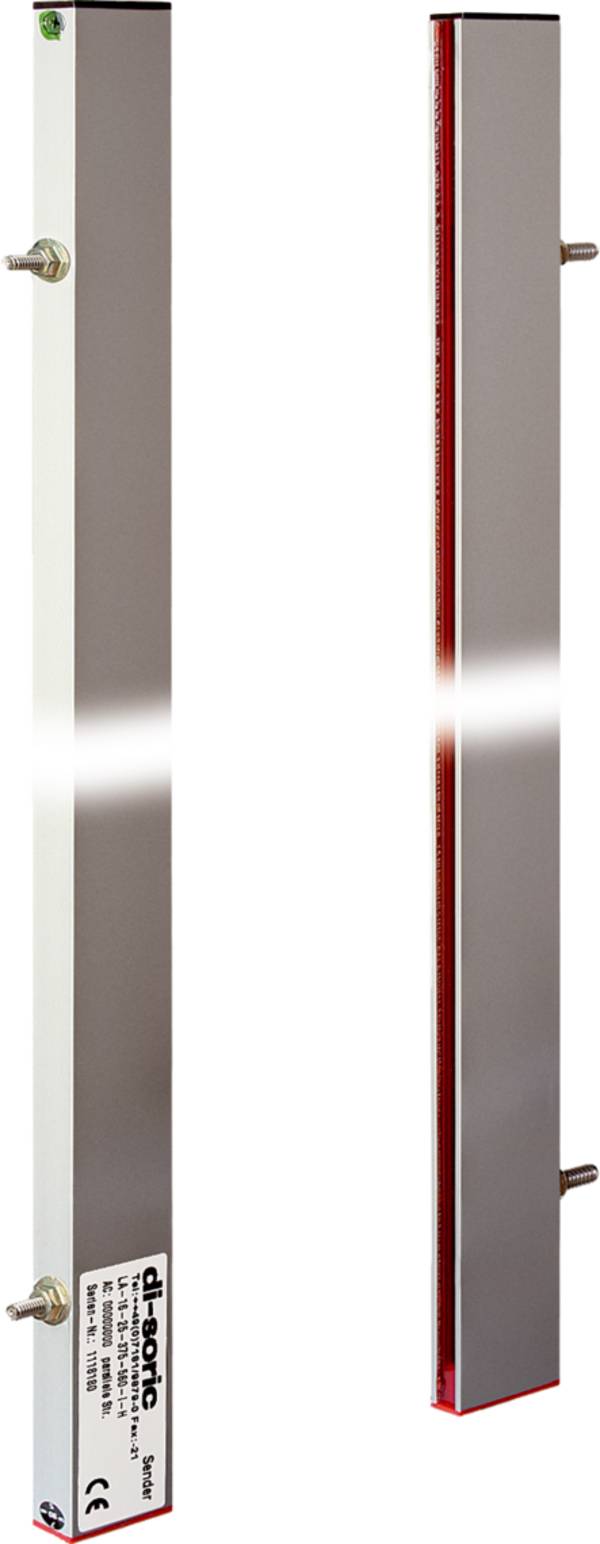

 di-soric LA 8-12.5-88-260 I-H 204321 LichtvorhangFAMAGA GROUP GmbH & Co. KG 546,23 € zzgl. MwSt. 12 Stück auf Lager Lieferung Mi., 28. Okt. | - | - | - | - | - | |||
 Stahl Wechselschalter 8040/11-V30-035-BElektro4000.de 208,20 € zzgl. MwSt. 20 Stück auf Lager Lieferung Mi., 18. Nov. | - | - | - | - | - | |||
 Abb. ähnlich TE Connectivity 1825057-2 DIP-Schalter 1 St. TubeConrad Electronic zzgl. MwSt. 985 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 90Vielfache: 45 | - | - | - | RoHS | Tube | |||
zzgl. MwSt. 2 Stück auf Lager Lieferung Mo., 9. Nov. | - | - | - | - | - | |||
zzgl. MwSt. 2 Stück auf Lager Lieferung Mo., 9. Nov. | - | - | - | - | - | |||
zzgl. MwSt. 136 Stück auf Lager Lieferung Mi., 3. Feb. 2027 Min: 68Vielfache: 68 | - | - | - | - | - | |||

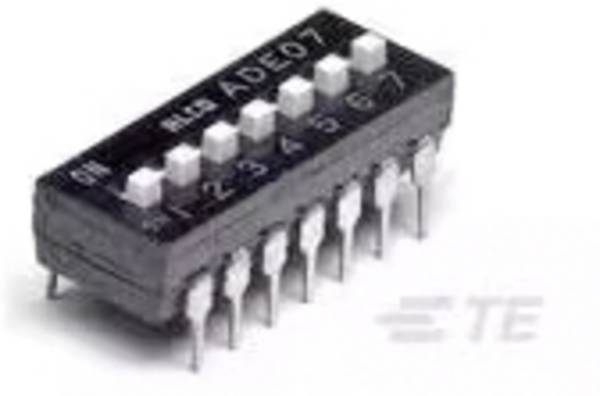

 Abb. ähnlich TE Connectivity 1825057-5 DIP-Schalter 1 St. PackageConrad Electronic 0,87 € zzgl. MwSt. 1827 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 75Vielfache: 25 | - | - | - | RoHS | Package | |||
 Abb. ähnlich TE Connectivity 435166-7 DIP-Schalter 1 St. TubeConrad Electronic 5,77 € zzgl. MwSt. Bald verfügbar Min: 11Vielfache: 11 | - | - | - | - | Tube | |||
 Abb. ähnlich TE Connectivity 1825360-6 DIP-Schalter 1 St. PackageConrad Electronic 0,78 € zzgl. MwSt. 2218 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 75Vielfache: 15 | - | - | - | RoHS | Package | |||
 Abb. ähnlich TE Connectivity 2-1571999-6 DIP-Schalter 1 St. PackageConrad Electronic 1,30 € zzgl. MwSt. 4350 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 40Vielfache: 20 | - | - | - | RoHS | Package | |||
 Abb. ähnlich TE Connectivity 435640-5 DIP-Schalter 1 St. BoxConrad Electronic 1,91 € zzgl. MwSt. Bald verfügbar Min: 42Vielfache: 14 | - | - | - | - | Box | |||
zzgl. MwSt. 900 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | - | - | - | - | - | |||
zzgl. MwSt. 900 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | - | - | - | - | - | |||
 BA6292 SIP-M12 LINEAR IC THT ROHMMEPATRONIK Elektronische Bauelemente Vertriebs GmbH zzgl. MwSt. 18 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 2 | - | - | - | - | - | |||
14,18 € zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | - | - | - | - | - | |||
 LA76810HA DIP-54 LINEAR IC ABLENKUNG THT SANYOMEPATRONIK Elektronische Bauelemente Vertriebs GmbH zzgl. MwSt. 110 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | - | - | - | RoHS | - | |||
zzgl. MwSt. 2 Stück auf Lager Lieferung Mo., 9. Nov. | - | - | - | - | - | |||
 Abb. ähnlich TE Connectivity 1825190-9 DIP-Schalter 1 St. TubeConrad Electronic 0,767 € zzgl. MwSt. 7577 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 105Vielfache: 21 | - | - | - | RoHS | Tube | |||
 Abb. ähnlich TE Connectivity 2-435668-5 DIP-Schalter 1 St. PackageConrad Electronic 1,55 € zzgl. MwSt. 167 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 18Vielfache: 18 | - | - | - | - | Package | |||
 Abb. ähnlich TE Connectivity 1-1825059-3 DIP-Schalter 1 St. TubeConrad Electronic 0,663 € zzgl. MwSt. 7613 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 105Vielfache: 35 | - | - | - | RoHS | Tube | |||
 Abb. ähnlich TE Connectivity 5161390-9 DIP-Schalter 1 St. BulkConrad Electronic zzgl. MwSt. 1617 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 15 | - | - | - | RoHS | Bulk | |||
zzgl. MwSt. 1196 Sets auf Lager Lieferung Mi., 30. Sep. | - | - | - | - | - | |||
zzgl. MwSt. 535 Rollen auf Lager Lieferung Mi., 30. Sep. | - | - | - | - | - | |||
 Abb. ähnlich TE Connectivity 5435166-2 DIP-Schalter 1 St. TubeConrad Electronic 1,99 € zzgl. MwSt. 2850 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 50Vielfache: 25 | - | - | - | RoHS | Tube | |||

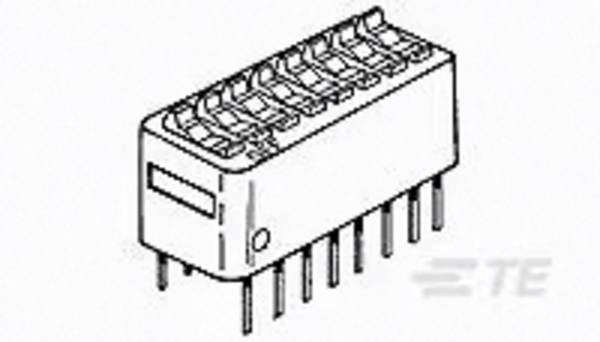

 Abb. ähnlich TE Connectivity 3-5435640-6 DIP-Schalter 1 St. TubeConrad Electronic 1,19 € zzgl. MwSt. 5077 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 63Vielfache: 21 | - | - | - | RoHS | Tube | |||
 Abb. ähnlich Diptronics DS-06V DS-06V DIP-Schalter Polzahl 6 Standard 1 St.Conrad Electronic -44% zzgl. MwSt. 746 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 2 | 6 | 2.54 mm | Standard | RoHS | - | |||

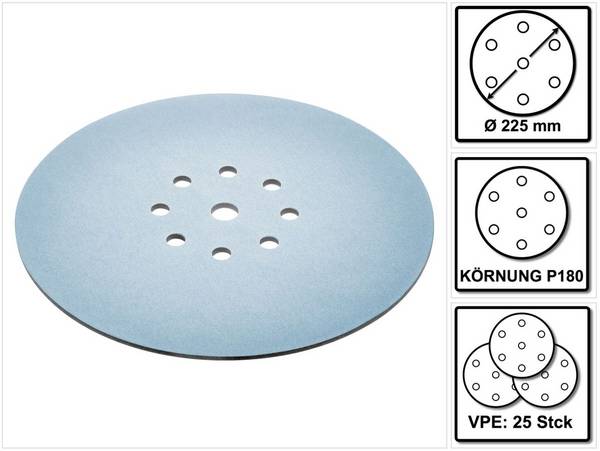

 Festool Schleifscheiben STF D225 P180 GR S/25 Granat Soft - 204225Elektrowerkzeug-Shop 78,03 € zzgl. MwSt. 200 Stück auf Lager Lieferung Do., 15. Okt. | - | - | - | - | - | |||
114,24 € zzgl. MwSt. 363 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | - | - | - | - | - | |||
 Abb. ähnlich C & K Switches BD03AV DIP-Schalter Polzahl 3 1 St. TubeConrad Electronic -24% zzgl. MwSt. Lieferung Di., 22. Dez. Min: 10 | 3 | 2.54 mm | - | RoHS | Tube | |||
 Abb. ähnlich C & K Switches SPA06B DIP-Schalter Polzahl 6 1 St. TubeConrad Electronic -8% zzgl. MwSt. Bald verfügbar Min: 20 | 6 | 2.54 mm | - | RoHS | Tube | |||
 Abb. ähnlich C & K Switches TDA01H0SB1R DIP-Schalter Polzahl 1 1 St. TapeConrad Electronic -36% zzgl. MwSt. 2000 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 2500Vielfache: 2500 | 1 | 1.27 mm | - | RoHS | Tape | |||
 Abb. ähnlich C & K Switches TDP06H1SBD1R DIP-Schalter Polzahl 6 1 St. TapeConrad Electronic zzgl. MwSt. 14091 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 25 | 6 | 1.27 mm | - | RoHS | Tape | |||
 Abb. ähnlich C & K Switches TDA08H0SB1R DIP-Schalter Polzahl 8 1 St. TapeConrad Electronic zzgl. MwSt. 10641 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 2000Vielfache: 2000 | 8 | 1.27 mm | - | RoHS | Tape | |||
 Abb. ähnlich C & K Switches TDA10H0SB1 1 St.Conrad Electronic zzgl. MwSt. 584 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 15 | - | - | - | RoHS | - | |||
 Abb. ähnlich C & K Switches SDA04H1SBD 1 St.Conrad Electronic -9% 2,76 € 2,51 € zzgl. MwSt. 3804 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 40 | - | - | - | RoHS | - | |||
 Abb. ähnlich C & K Switches SDA02H0SBR DIP-Schalter Polzahl 2 1 St. TapeConrad Electronic zzgl. MwSt. 475 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 750Vielfache: 750 | 2 | 2.54 mm | - | RoHS | Tape | |||
 Abb. ähnlich C & K Switches SDA06H0BD DIP-Schalter Polzahl 6 1 St. TubeConrad Electronic zzgl. MwSt. 4645 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 50 | 6 | 2.54 mm | - | RoHS | Tube | |||
 Abb. ähnlich C & K Switches SDA05H0SBD DIP-Schalter Polzahl 5 1 St. TubeConrad Electronic zzgl. MwSt. 3695 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 40 | 5 | 2.54 mm | - | RoHS | Tube | |||
 Abb. ähnlich C & K Switches SDA08H1SBDR DIP-Schalter Polzahl 8 1 St. TapeConrad Electronic zzgl. MwSt. Bald verfügbar Min: 700Vielfache: 700 | 8 | 2.54 mm | - | RoHS | Tape | |||
 Abb. ähnlich C & K Switches SD04H0SBR DIP-Schalter Polzahl 4 1 St. TapeConrad Electronic zzgl. MwSt. 2578 Stück auf Lager Sofort-Lieferung Di., 29. Sep. Min: 30 | 4 | 2.54 mm | - | RoHS | Tape | |||
Ratgeber
Die Abkürzung DIP steht für Dual In-Line-Package. Frei übersetzt für ein kleines Schaltelement, dessen Betätiger in einer Reihe nebeneinander angeordnet sind und jeweils zwei oder drei Schaltzustände erlauben.
DIP-Schalter lassen sich direkt auf die Platinenoberfläche löten oder per Durchstecktechnik befestigen. Im Gegensatz zu normalen Schaltern dienen sie aber nur zur gelegentlichen Nutzung, zum Beispiel zur Konfiguration einer PC-Hauptplatine oder eines Garagentoröffners.
Erfahren Sie hier, wie die Minischalter funktionieren und welche Typen und Bauformen erhältlich sind.
Ein DIP-Schalter ist ein relativ einfaches Elektronik-Bauelement. Er findet sich häufig als kostengünstige Möglichkeit zur Auswahl und zum Wechsel zwischen verschiedenen Hardware- oder Software-Optionen.
DIP-Schalter – oft einfach nur DIP oder Switch genannt – sind in der Regel deutlich preiswerter als speziell programmierte Steuerungen oder codierte Chips.
Allerdings muss der Benutzer das Gerät meist öffnen, um eine Konfiguration vorzunehmen. Die Bedienung erfordert zudem eine gewisse Geschicklichkeit, vor allem dann, wenn mehrere Schaltelemente zwischen Ein und Aus umzuschalten sind.
Grund: Der Switch besteht aus winzigen Kippschaltern oder auch Schiebern, ähnlich wie eine Reihe von Miniatur-Lichtschaltern, die nacheinander auf einen Block aus hitzebeständigem thermoplastischem Polymer montiert sind.
Rechnen mit Schaltkreisen
Mit DIP-Schaltern lassen sich nicht nur mehrere Schaltkreise einzeln aktivieren beziehungsweise deaktivieren, mit ihnen lässt sich auch rechnen. Dazu ein Beispiel: Bei einem Switch mit acht Schaltern könnte jeder Schalter für ein Bit stehen, das gesamte Bauelement entspricht damit einem Byte.
Wendet man die binäre Logik auf Dezimalzahlen an, lässt sich das erste Schaltelement der Zahl 128, das achte der Zahl 1 zuordnen. Dazwischen liegen von links gezählt die Werte 64, 32, 16, 8, 4 und 2. Je nach Stellung der einzelnen Elemente ergeben sich somit dezimale Werte zwischen 0 und 255.
Bei 0 sind alle Schaltelemente ausgeschaltet, bei 255 alle eingeschaltet. Stehen die Elemente beispielsweise bei Position 3 und 7 auf ON, ergibt dies binär 00100010 und dezimal 34 (32 plus 2).
In der Praxis ließen sich die Schalterstellungen zum Beispiel der letzten drei Stellen einer IP-Adresse zuordnen. So würde aus einem Netzwerkgerät ein von der zentralen IP-Adressvergabe wie DHCP unabhängiger Teilnehmer – dessen IP-Adresse nur durch direkten physischen Eingriff veränderbar wäre
Konfiguration und Steuerung
Ähnlich funktionieren auch andere typische Anwendungen für DIP-Schalter. Dazu gehören Konfigurationen von PC-Motherboards, Grafikkarten und Festplatten ebenso wie von Erweiterungsmodulen und anderem Zubehör.
Bei vielen Druckern mit Display zur Bedienerführung beispielsweise lässt sich so die Spracheinstellung festlegen – in der Regel als einmaliger Vorgang, der nur bei der ersten Inbetriebnahme notwendig ist.
Ein weiteres Beispiel ist die Grundkonfiguration der Pumpe in einer Heizungsinstallation. Zahlreiche Hersteller ermöglichen individuelle Einstellungen für den Druckaufbau oder den Schutz gegen Trockenlaufen – per DIP-Switch.
Weit verbreitet sind DIP-Schalter auch bei Garagentoröffnern und Universal-Fernbedienungen. Hier dienen sie zur Unterdrückung von Interferenzen im Funk- beziehungsweise Infrarotbetrieb: Für jede Paarung von Sender und Empfänger lässt sich eine andere Frequenz einstellen.
Wie funktionieren DIP-Schalter?
Ein standardmäßiger DIP-Schalter besteht aus einer Reihe von elektromechanischen Schaltern mit zwei Anschlüssen, die in einem thermisch stabilen Kunststoffblockgehäuse untergebracht sind. Der Teil dual in-line des Akronyms bezieht sich auf die Anordnung der Kontaktstifte unter dem DIP-Schalter. Sie sind in zwei parallelen Reihen auf der Unterseite des DIP-Schalterblocks angeordnet, daher dual in-line. In der Regel gibt es doppelt so viele Pins wie Schaltelemente.
Ein Standard-DIP-Schalter besteht normalerweise aus 1 bis 12 Schaltelementen, montiert in einem einzigen kleinen Block. Alle einzelnen Schaltelemente sind elektrisch voneinander isoliert. Wird ein Element zwischen seinen Ein-Aus-Stellungen bewegt, reagiert eine flexible Blattfeder unter dem Schaltelement auf die Bewegung des Schiebers oder der Wippe. Die Feder biegt sich leicht nach oben oder unten und öffnet beziehungsweise schließt einen statischen Kontakt.
Betätiger
Die weitaus meisten Schalter enthalten winzige Schieber, die sich am besten mit einem kleinen Schraubendreher oder der Spitze eines Bleistifts bewegen lassen.
Deutlich komfortabler sind sogenannte Piano-Typen. Sie verdanken ihren Namen den kleinen Schaltelementen, deren Anordnung an die weißen Tasten eines Klaviers erinnert und sich herauf- und herunterklappen lassen.
Tri-State-DIPs wiederum sind konstruktiv mit normalen Schieber-DIPs vergleichbar, besitzen aber pro Schaltelement drei Positionen, die meist mit 0, + und – gekennzeichnet sind. Pro Element sind somit drei verschiedene Schaltzustände darstellbar.
Montage und Rastermaß
Montieren lassen sich DIP-Schalter entweder mit der Durchstecktechnik, kurz THT, oder direkt auf die Platine als SMD. Letztere Version ist auch in speziellen Verpackungen für Bestückungsautomaten erhältlich, meist als Rolle oder in einer Röhre.
Last but not least spielt natürlich auch das Rastermaß des Schalters eine wichtige Rolle. Üblich sind 2,54 Millimeter, es gibt aber auch DIPs mit den Rastermaßen 1,27 und 7,5 Millimeter.
Gibt es nur rechteckige DIPs?
Nein, es gibt auch runde Typen, die sogenannten Rotations-DIP-Schalter. Sie haben allerdings einen Nachteil: Mit ihnen lässt sich nur ein einziger von meist 8 Schaltkreisen steuern. Sie sind demnach auch eher als Umschalter zu verstehen, nicht als konventioneller Ein-Aus-Schalter.
Welche elektrischen Werte sind zu beachten?
Übliche DIPs sind für Spannungen im kleinen zweistelligen Bereich ausgelegt, zum Beispiel für 24 bis 50 Volt Gleichspannung. Hinsichtlich der Strombelastung sollten nicht mehr als 100 Milliampere fließen, da ansonsten die Kontakte im DIP beschädigt werden können und Funkenbildung nicht auszuschließen ist.
Wie groß ist die Standzeit?
DIP-Switches sind schon von der Bedienung her nicht für den Dauergebrauch konzipiert. Dennoch erreichen sie im Allgemeinen recht hohe Schaltzyklen, sie liegen im mechanischen Bereich meiste bei 3000, im elektrischen Bereich bei 2000 Schaltungen.
