Igbts
122 ErgebnisseDetails | Preis | Verfügbarkeit | Gehäuse | Collector-Strom I(C) | Montageart | Verpackungsart | Leistung (max) P(TOT) | |
|---|---|---|---|---|---|---|---|---|
 Abb. ähnlich Infineon Technologies IGW15N120H3FKSA1 IGBT TO-247 1200 V TubeConrad Electronic zzgl. MwSt. 60 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO-247 | 30 A | Durchführungsloch | Tube | - | |||
 Abb. ähnlich Infineon Technologies IGW25N120H3FKSA1 IGBT TO-247 1200 V TubeConrad Electronic zzgl. MwSt. 537 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO-247 | 50 A | Durchführungsloch | Tube | - | |||
 Abb. ähnlich Infineon Technologies IHW20N120R5XKSA1 IGBT TO-247 1200 V TubeConrad Electronic zzgl. MwSt. 160 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO-247 | 20 A | Durchführungsloch | Tube | 288 W | |||
zzgl. MwSt. 10 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 5 | TO-263 | 24 A | Oberflächenmontage | Tape on Full reel | - | |||
 Abb. ähnlich Infineon Technologies IGW40N60H3FKSA1 IGBT TO-247 600 V TubeConrad Electronic zzgl. MwSt. 33 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO-247 | 80 A | Durchführungsloch | Tube | - | |||
 Abb. ähnlich Infineon Technologies IKW25N120T2FKSA1 IGBT TO-247 1200 V TubeConrad Electronic zzgl. MwSt. 3 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO-247 | 50 A | Durchführungsloch | Tube | - | |||
 Abb. ähnlich Infineon Technologies IGP15N60TXKSA1 IGBT TO-220 600 V TubeConrad Electronic zzgl. MwSt. 490 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 10Vielfache: 10 | TO-220 | 26 A | Durchführungsloch | Tube | - | |||
 Abb. ähnlich IXYS IXGH30N60C3 IGBT TO-247AD Einzeln Standard 600 VConrad Electronic -8% zzgl. MwSt. 118 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO-247AD | 60 A | Durchführungsloch | - | 220 W | |||
 Abb. ähnlich Infineon Technologies FP25R12W2T4BOMA1 IGBT - Modul 1200 V BulkConrad Electronic zzgl. MwSt. 6 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | - | 39 A | Chassis | Bulk | - | |||
 Abb. ähnlich Infineon Technologies FF400R12KE3HOSA1 IGBT - Modul 1200 V BulkConrad Electronic 273,11 € zzgl. MwSt. 6 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | - | 580 A | Chassis | Bulk | - | |||
 Abb. ähnlich zzgl. MwSt. 384 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO247-3-PG | 46 A | Durchführungsloch | - | 313 W | |||
 Abb. ähnlich Infineon Technologies IGP06N60TXKSA1 IGBT TO-220 600 V TubeConrad Electronic zzgl. MwSt. 177 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO-220 | 12 A | Durchführungsloch | Tube | - | |||
 Abb. ähnlich Infineon Technologies IKW50N65H5FKSA1 IGBT TO-247 650 V TubeConrad Electronic zzgl. MwSt. 424 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO-247 | 80 A | Durchführungsloch | Tube | - | |||
 Abb. ähnlich Infineon Technologies IKQ120N60TXKSA1 IGBT TO-247 600 V TubeConrad Electronic zzgl. MwSt. 57 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO-247 | 160 A | Durchführungsloch | Tube | - | |||
 Abb. ähnlich Infineon Technologies IGW50N65H5FKSA1 IGBT TO-247 650 V TubeConrad Electronic zzgl. MwSt. 103 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO-247 | 80 A | Durchführungsloch | Tube | - | |||
 Abb. ähnlich STMicroelectronics STGP10NC60KD IGBT TO-220 600 V TubeConrad Electronic -29% zzgl. MwSt. 88 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 10Vielfache: 10 | TO-220 | 20 A | Durchführungsloch | Tube | - | |||
 Abb. ähnlich Infineon Technologies IKW50N60H3FKSA1 IGBT TO-247 600 V TubeConrad Electronic zzgl. MwSt. 10 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO-247 | 100 A | Durchführungsloch | Tube | - | |||
 Abb. ähnlich Infineon Technologies IKW30N60DTPXKSA1 IGBT TO-247 600 V TubeConrad Electronic zzgl. MwSt. Bald verfügbar Min: 5Vielfache: 5 | TO-247 | 53 A | Durchführungsloch | Tube | - | |||
 Abb. ähnlich IXYS IXGH48N60C3D1 IGBT TO-247AD Einzeln Standard 600 VConrad Electronic zzgl. MwSt. 44 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO-247AD | 75 A | Durchführungsloch | - | 300 W | |||
 Abb. ähnlich Infineon Technologies FP15R06W1E3BOMA1 IGBT - Modul 600 V BulkConrad Electronic 31,08 € zzgl. MwSt. 1 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | - | 15 A | Chassis | Bulk | - | |||
 Abb. ähnlich Infineon Technologies IGW40N65H5FKSA1 IGBT TO-247 650 V TubeConrad Electronic zzgl. MwSt. 152 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO-247 | 74 A | Durchführungsloch | Tube | - | |||
 Abb. ähnlich Infineon Technologies IKW75N60TFKSA1 IGBT TO-247 600 V TubeConrad Electronic zzgl. MwSt. Lieferung Mo., 8. Feb. 2027 Min: 5Vielfache: 5 | TO-247 | 80 A | Durchführungsloch | Tube | - | |||
 Abb. ähnlich Infineon Technologies IKW40N65H5FKSA1 IGBT TO-247 650 V TubeConrad Electronic zzgl. MwSt. 144 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO-247 | 74 A | Durchführungsloch | Tube | - | |||
STMicroelectronics STGD3NB60SDT4 IGBT TO-252 600 V Tape on Full reelConrad Electronic zzgl. MwSt. 2360 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 10Vielfache: 10 | TO-252 | 6 A | Oberflächenmontage | Tape on Full reel | - | |||
 Littelfuse IXA70R1200NA IGBT SOT-227B 1200 V TubeConrad Electronic zzgl. MwSt. Bald verfügbar Min: 10Vielfache: 10 | SOT-227B | 100 A | - | Tube | - | |||
 Littelfuse IXBH42N300HV IGBT TO-247HV 3000 V TubeConrad Electronic zzgl. MwSt. Lieferung Fr., 10. März 2028 Min: 30Vielfache: 30 | TO-247HV | 104 A | - | Tube | - | |||
 Littelfuse IXBL64N250 IGBT TO-264I 2500 V TubeConrad Electronic zzgl. MwSt. Lieferung Fr., 10. März 2028 Min: 25Vielfache: 25 | TO-264I | 116 A | - | Tube | - | |||
 Littelfuse IXBH32N300 IGBT TO-247 3000 V TubeConrad Electronic zzgl. MwSt. Lieferung Fr., 10. März 2028 Min: 30Vielfache: 30 | TO-247 | 80 A | - | Tube | - | |||
 Littelfuse MIXG240W1200PZTEH IGBT - Modul E3-Pack-PFP 1200 V BulkConrad Electronic 210,08 € zzgl. MwSt. Lieferung Fr., 6. Aug. 2027 Min: 24Vielfache: 24 | E3-Pack-PFP | 200 A | - | Bulk | - | |||
 Abb. ähnlich STMicroelectronics STGW20NC60VD IGBT TO-247 600 V TubeConrad Electronic zzgl. MwSt. 295 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 5Vielfache: 5 | TO-247 | 60 A | Durchführungsloch | Tube | - | |||
 Abb. ähnlich STMicroelectronics STGP8NC60KD IGBT TO-220 600 V TubeConrad Electronic zzgl. MwSt. 280 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 10Vielfache: 10 | TO-220 | 15 A | Durchführungsloch | Tube | - | |||
 Abb. ähnlich Infineon Technologies IGW30N60H3FKSA1 IGBT TO-247 600 V TubeConrad Electronic zzgl. MwSt. 75 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 5Vielfache: 5 | TO-247 | 60 A | Durchführungsloch | Tube | - | |||
 Littelfuse IXGH48N60B3D1 IGBT TO-247 600 V TubeConrad Electronic -27% 4,61 € 3,35 € zzgl. MwSt. 64 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO-247 | - | - | Tube | - | |||
 Abb. ähnlich Infineon Technologies FP35R12W2T4BOMA1 IGBT - Modul 1200 V BulkConrad Electronic 57,13 € zzgl. MwSt. 8 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | - | 54 A | Chassis | Bulk | - | |||
zzgl. MwSt. 1360 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 5Vielfache: 5 | TO-263 | 60 A | Oberflächenmontage | Tape on Full reel | - | |||
 Abb. ähnlich Infineon Technologies IGP40N65H5XKSA1 IGBT TO-220 650 V TubeConrad Electronic zzgl. MwSt. 100 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO-220 | 74 A | Durchführungsloch | Tube | - | |||
 Abb. ähnlich STMicroelectronics STGP7NC60HD IGBT TO-220 600 V TubeConrad Electronic zzgl. MwSt. 20 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 10Vielfache: 10 | TO-220 | 25 A | Durchführungsloch | Tube | - | |||
 Abb. ähnlich STMicroelectronics STGW30NC60WD IGBT TO-247 600 V TubeConrad Electronic zzgl. MwSt. 55 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 5Vielfache: 5 | TO-247 | 60 A | Durchführungsloch | Tube | - | |||
zzgl. MwSt. 4180 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 5Vielfache: 5 | TO-252 | 12 A | Oberflächenmontage | Tape on Full reel | - | |||
 Abb. ähnlich Infineon Technologies IKP20N65H5XKSA1 IGBT TO-220 650 V TubeConrad Electronic 5,03 € zzgl. MwSt. 115 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO-220 | 42 A | Durchführungsloch | Tube | - | |||
Infineon Technologies IKD03N60RFATMA1 IGBT TO-252-3 Standard 600 VConrad Electronic zzgl. MwSt. 2500 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 5Vielfache: 5 | TO-252-3 | 6.5 A | Oberflächenmontage | - | 53.6 W | |||
STMicroelectronics STGB10NC60HDT4 IGBT D2PAK 600 V Tape on Full reelConrad Electronic zzgl. MwSt. 980 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 10Vielfache: 10 | D2PAK | 20 A | Oberflächenmontage | Tape on Full reel | - | |||
 Abb. ähnlich Infineon Technologies IKW30N65ES5XKSA1 IGBT TO-247 650 V TubeConrad Electronic zzgl. MwSt. 10 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 5Vielfache: 5 | TO-247 | 62 A | Durchführungsloch | Tube | - | |||
 Abb. ähnlich Infineon Technologies IKP40N65F5XKSA1 IGBT TO-220 650 V TubeConrad Electronic zzgl. MwSt. 168 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO-220 | 74 A | Durchführungsloch | Tube | - | |||
 Littelfuse MIXA80W1200TED IGBT - Modul E2-Pack 1200 V BulkConrad Electronic zzgl. MwSt. Lieferung Fr., 19. März 2027 Min: 6Vielfache: 6 | E2-Pack | 84 A | - | Bulk | - | |||
Littelfuse MIXG450PF1700TSF IGBT BulkConrad Electronic 193,27 € zzgl. MwSt. Lieferung Fr., 20. Aug. 2027 Min: 3Vielfache: 3 | - | - | - | Bulk | - | |||
 Littelfuse IXGA20N250HV-TRL IGBT Tape on Full reelConrad Electronic zzgl. MwSt. Lieferung Fr., 17. Sep. 2027 Min: 800Vielfache: 800 | - | - | - | Tape on Full reel | - | |||
 Littelfuse IXA45IF1200HB IGBT TO-247AD 1200 V TubeConrad Electronic zzgl. MwSt. Bald verfügbar Min: 30Vielfache: 30 | TO-247AD | 78 A | - | Tube | - | |||
 Littelfuse IXA40RG1200DHG-TUB IGBT TubeConrad Electronic zzgl. MwSt. Bald verfügbar Min: 20Vielfache: 20 | - | - | - | Tube | - | |||
 Littelfuse IXA40RG1200DHG-TRR IGBT Tape on Full reelConrad Electronic zzgl. MwSt. Bald verfügbar Min: 200Vielfache: 200 | - | - | - | Tape on Full reel | - | |||
 Littelfuse IXA40PG1200DHG-TUB IGBT TubeConrad Electronic zzgl. MwSt. Bald verfügbar Min: 20Vielfache: 20 | - | - | - | Tube | - | |||
 Littelfuse IXA12IF1200PB IGBT TO-220AB 1200 V TubeConrad Electronic zzgl. MwSt. Lieferung Fr., 2. Jul. 2027 Min: 50Vielfache: 50 | TO-220AB | 20 A | - | Tube | - | |||
 Littelfuse IXA20I1200PZ-TRL IGBT Tape on Full reelConrad Electronic zzgl. MwSt. Lieferung Fr., 9. Jul. 2027 Min: 800Vielfache: 800 | - | - | - | Tape on Full reel | - | |||
 Littelfuse IXA20I1200PB IGBT TO-220AB Einzeln 1200 V TubeConrad Electronic zzgl. MwSt. Lieferung Fr., 2. Jul. 2027 Min: 50Vielfache: 50 | TO-220AB | 33 A | - | Tube | - | |||
 Littelfuse IXA17IF1200HJ IGBT ISOPLUS247 1200 V TubeConrad Electronic zzgl. MwSt. Lieferung Fr., 23. Jul. 2027 Min: 30Vielfache: 30 | ISOPLUS247 | 28 A | - | Tube | - | |||
 Littelfuse IXA12IF1200TC-TUB IGBT TO-268 1200 V TubeConrad Electronic zzgl. MwSt. Lieferung Fr., 11. Jun. 2027 Min: 30Vielfache: 30 | TO-268 | - | - | Tube | - | |||
 Littelfuse IXA30RG1200DHG-TUB IGBT TubeConrad Electronic zzgl. MwSt. Bald verfügbar Min: 20Vielfache: 20 | - | - | - | Tube | - | |||
 Littelfuse IXA30RG1200DHG-TRR IGBT Tape on Full reelConrad Electronic zzgl. MwSt. Bald verfügbar Min: 200Vielfache: 200 | - | - | - | Tape on Full reel | - | |||
 Littelfuse IXA33IF1200HB IGBT TO-247AD 1200 V TubeConrad Electronic zzgl. MwSt. Bald verfügbar Min: 30Vielfache: 30 | TO-247AD | 58 A | - | Tube | - | |||
 Littelfuse MIXA10WB1200TED IGBT - Modul E2-Pack 1200 V BulkConrad Electronic zzgl. MwSt. Lieferung Fr., 9. Apr. 2027 Min: 6Vielfache: 6 | E2-Pack | 12 A | - | Bulk | - | |||
zzgl. MwSt. Bald verfügbar Min: 5Vielfache: 5 | TO-263 | 12 A | Oberflächenmontage | Tape on Full reel | - | |||
 Abb. ähnlich Infineon Technologies IKP30N65H5XKSA1 IGBT TO-220 650 V TubeConrad Electronic zzgl. MwSt. 35 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO-220 | 55 A | Durchführungsloch | Tube | - | |||
 Abb. ähnlich Infineon Technologies IKW30N65H5XKSA1 IGBT TO-247 650 V TubeConrad Electronic zzgl. MwSt. 9 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO-247 | 55 A | Durchführungsloch | Tube | - | |||

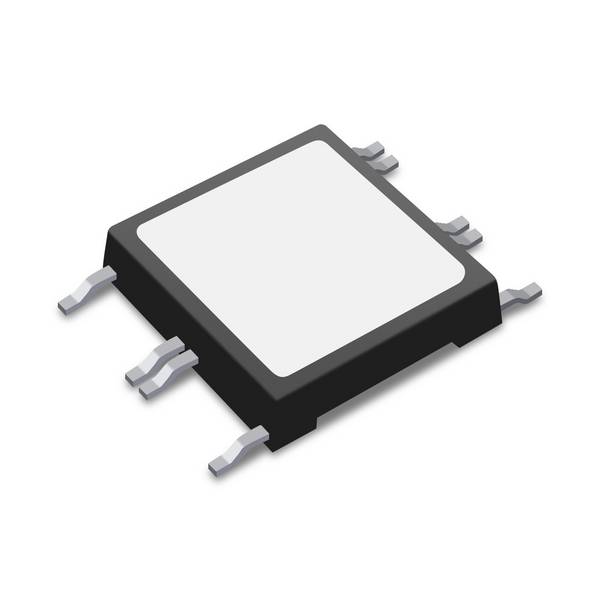

 Littelfuse MMIX4G20N250 IGBT SMPD Einzeln 2500 V TubeConrad Electronic zzgl. MwSt. Lieferung Fr., 1. Okt. 2027 Min: 20Vielfache: 20 | SMPD | 23 A | - | Tube | - | |||
 Abb. ähnlich Infineon Technologies IKW40N65F5FKSA1 IGBT TO-247 650 V TubeConrad Electronic zzgl. MwSt. 130 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | TO-247 | 74 A | Durchführungsloch | Tube | - | |||
 Littelfuse IXA4I1200UC-TUB IGBT TubeConrad Electronic zzgl. MwSt. Lieferung Fr., 12. März 2027 Min: 70Vielfache: 70 | - | - | - | Tube | - | |||
 Littelfuse IXA12IF1200HB IGBT TO-247AD 1200 V TubeConrad Electronic zzgl. MwSt. Lieferung Fr., 30. Apr. 2027 Min: 30Vielfache: 30 | TO-247AD | 20 A | - | Tube | - | |||
 Littelfuse IXA20I1200PZ-TUB IGBT TubeConrad Electronic zzgl. MwSt. Lieferung Fr., 12. März 2027 Min: 50Vielfache: 50 | - | - | - | Tube | - | |||
 Littelfuse IXA27IF1200HJ IGBT ISOPLUS247 Einzeln 1200 V TubeConrad Electronic zzgl. MwSt. Bald verfügbar Min: 30Vielfache: 30 | ISOPLUS247 | 43 A | - | Tube | - | |||
 Littelfuse IXA20RG1200DHG-TRR IGBT Tape on Full reelConrad Electronic zzgl. MwSt. Bald verfügbar Min: 200Vielfache: 200 | - | - | - | Tape on Full reel | - | |||
 Littelfuse IXBA14N300HV IGBT TO-263HV 3000 V TubeConrad Electronic zzgl. MwSt. Bald verfügbar Min: 50Vielfache: 50 | TO-263HV | 38 A | - | Tube | - | |||
 Littelfuse IXA70I1200NA IGBT SOT-227B Einzeln 1200 V TubeConrad Electronic zzgl. MwSt. Bald verfügbar Min: 10Vielfache: 10 | SOT-227B | 100 A | - | Tube | - | |||
 Littelfuse IXA55I1200HJ IGBT ISOPLUS247 Einzeln 1200 V TubeConrad Electronic zzgl. MwSt. Bald verfügbar Min: 30Vielfache: 30 | ISOPLUS247 | 84 A | - | Tube | - | |||
 Littelfuse IXBH14N300HV IGBT TO-247HV 3000 V TubeConrad Electronic zzgl. MwSt. Bald verfügbar Min: 30Vielfache: 30 | TO-247HV | 38 A | - | Tube | - | |||

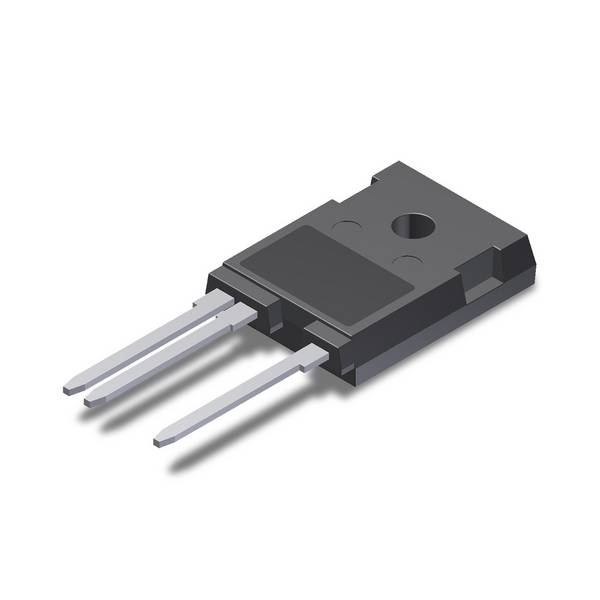

 Littelfuse IXBH10N300HV IGBT TO-247HV 3000 V TubeConrad Electronic zzgl. MwSt. Bald verfügbar Min: 30Vielfache: 30 | TO-247HV | 34 A | - | Tube | - | |||
 Littelfuse IXBH32N300HV IGBT TO-247HV 3000 V TubeConrad Electronic zzgl. MwSt. Lieferung Fr., 10. März 2028 Min: 30Vielfache: 30 | TO-247HV | 80 A | - | Tube | - | |||
 Littelfuse MIXA30WB1200TED IGBT - Modul E2-Pack 1200 V BulkConrad Electronic zzgl. MwSt. Lieferung Fr., 19. März 2027 Min: 6Vielfache: 6 | E2-Pack | - | - | Bulk | - | |||

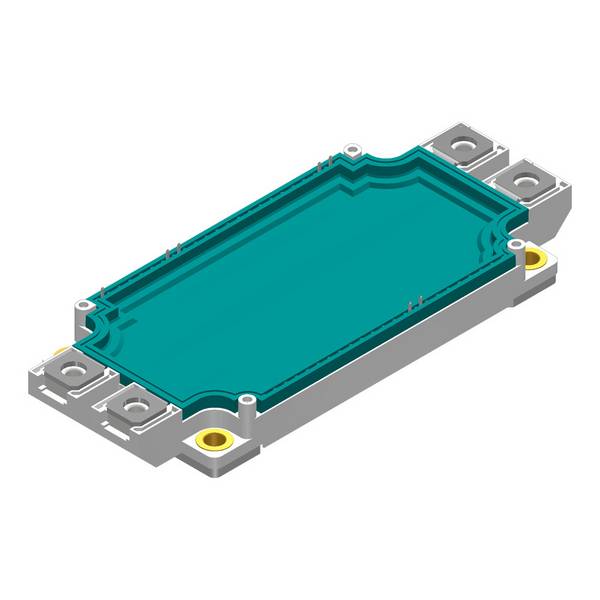

 Littelfuse MIXA225PF1200TSF IGBT - Modul 1200 V BulkConrad Electronic zzgl. MwSt. Bald verfügbar Min: 3Vielfache: 3 | - | - | - | Bulk | - | |||
 Littelfuse MIXA450PF1200TSF IGBT - Modul 1200 V BulkConrad Electronic zzgl. MwSt. Bald verfügbar Min: 3Vielfache: 3 | - | - | - | Bulk | - | |||
 Littelfuse MIXA100W1200TEH IGBT - Modul E3-Pack 1200 V BulkConrad Electronic 126,04 € zzgl. MwSt. Lieferung Fr., 14. Jan. 2028 Min: 5Vielfache: 5 | E3-Pack | 108 A | - | Bulk | - | |||
Littelfuse MIXG490PF1200TSF IGBT BulkConrad Electronic 168,06 € zzgl. MwSt. Lieferung Fr., 4. Jun. 2027 Min: 3Vielfache: 3 | - | - | - | Bulk | - | |||
Littelfuse MIXG360RF1200P-PC IGBT BulkConrad Electronic zzgl. MwSt. Lieferung Fr., 23. Jul. 2027 Min: 28Vielfache: 28 | - | - | - | Bulk | - | |||
 Littelfuse IXA30PG1200DHG-TRR IGBT Tape on Full reelConrad Electronic zzgl. MwSt. Bald verfügbar Min: 200Vielfache: 200 | - | - | - | Tape on Full reel | - | |||
STMicroelectronics STGB10NC60KDT4 IGBT D2PAK 600 V Tape on Full reelConrad Electronic zzgl. MwSt. 670 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 10Vielfache: 10 | D2PAK | 20 A | Oberflächenmontage | Tape on Full reel | - | |||
 Abb. ähnlich Infineon Technologies IHW20N135R5XKSA1 IGBT TO-247 1350 V TubeConrad Electronic zzgl. MwSt. 510 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 5Vielfache: 5 | TO-247 | 20 A | Durchführungsloch | Tube | 288 W | |||
 Abb. ähnlich Infineon Technologies IKW40N65ES5XKSA1 IGBT TO-247 650 V TubeConrad Electronic zzgl. MwSt. 160 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 5Vielfache: 5 | TO-247 | 79 A | Durchführungsloch | Tube | - | |||
STMicroelectronics STGB7NC60HDT4 IGBT D2PAK 600 V Tape on Full reelConrad Electronic zzgl. MwSt. 880 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 10Vielfache: 10 | D2PAK | 25 A | Oberflächenmontage | Tape on Full reel | - | |||
 Abb. ähnlich Infineon Technologies IKP10N60TXKSA1 IGBT TO-220 600 V TubeConrad Electronic zzgl. MwSt. 205 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. Min: 5Vielfache: 5 | TO-220 | 24 A | Durchführungsloch | Tube | - | |||
 Littelfuse IXA37IF1200HJ IGBT ISOPLUS247 1200 V TubeConrad Electronic zzgl. MwSt. Bald verfügbar Min: 30Vielfache: 30 | ISOPLUS247 | 58 A | - | Tube | - | |||
 Littelfuse IXA4I1200UC-TRL IGBT Tape on Full reelConrad Electronic zzgl. MwSt. Bald verfügbar Min: 2500Vielfache: 2500 | - | - | - | Tape on Full reel | - | |||
Ratgeber
Die beliebtesten und am häufigsten verwendeten Schaltelemente in der Leistungselektronik sind der Bipolartransistor, kurz BJT, und der MOSFET. Diese beiden Schalter sind jedoch nur bedingt für Anwendungen mit sehr hohen Strömen ausgelegt. Besser geeignet ist der IGBT – eine Mischung aus BJT und MOSFET.
In unserem Ratgeber erfahren Sie, wie IGBTs aufgebaut sind, wie sie funktionieren und welche Auswahlkriterien es für die Beschaffung gibt.
IGBT ist die Kurzform für Insulated Gate Bipolar Transistor, zu Deutsch Bipolartransistor mit isoliertem Gate. Es handelt sich dabei um ein Halbleiter-Schaltbauteil mit drei Anschlüssen, das sich für schnelles Schalten mit hohem Wirkungsgrad verwenden lässt. Diese Transistoren finden sich zum Beispiel in Verstärkern zum Schalten beziehungsweise Verarbeiten komplexer Wellenmuster mit Pulsweitenmodulation. Ebenso häufig anzutreffen sind sie in Gleich- und Wechselstrom-Motorantrieben und unterbrechungsfreien Stromversorgungen.
Aber auch in Anwendungen für das Steuern von Schaltnetzteilen, Fahrmotoren, Induktionsheizungen, Windkraft- und Solaranlagen, getakteten Stromversorgung für Schweißgeräte, Haushaltsgeräten wie Mikrowellen, Waschmaschinen, Klimaanlagen und Gefrierschränken, Defibrillatoren und Wechselrichtern haben sie sich IGBTs einen festen Platz erobert.
Große IGBT-Module bestehen aus vielen parallel geschalteten Bauelementen, die hohe Ströme in der Größenordnung von Hunderten von Ampere bei Sperrspannungen von 6000 Volt verarbeiten können.
Wie eingangs bereits erwähnt, handelt es sich bei einem IGBT um eine Mischung aus einem BJT und einem MOSFET. Die Eingangsseite entspricht einem MOSFET mit Gate-Anschluss, die Ausgangsseite einem BJT mit Kollektor und Emitter. Der Kollektor und der Emitter sind die Leitungsanschlüsse, das Gate ist der Steueranschluss für den Schaltvorgang. Ein IGBT verfügt über drei Anschlüsse, die jeweils mit verschiedenen Metallschichten verbunden sind. Die Metallschicht des Gate-Anschlusses ist von den Halbleitern durch eine Schicht aus Siliziumdioxid (SiO2) isoliert.
Insgesamt besteht ein IGBT aus vier Halbleiter-Schichten, die wie bei einem Sandwich miteinander verbunden sind. Die Schicht, die näher am Kollektor liegt, ist die p+-Substratschicht, darüber befindet sich die n--Schicht, eine weitere p-Schicht liegt näher am Emitter, und innerhalb der p-Schicht befinden sich die n+-Schichten. Der Übergang zwischen der p+-Schicht und der n--Schicht wird als Übergang J2 und der Übergang zwischen der n--Schicht und der p-Schicht als Übergang J1 bezeichnet.
Die Funktionsweise
Um die Funktionsweise eines IGBT zu verstehen, kann man sich eine Spannungsquelle vorstellen, die positiv an den Gate-Anschluss angeschlossen ist. Eine weitere Spannungsquelle sei zwischen dem Emitter und dem Kollektor angeschlossen, wobei der Kollektor in Bezug auf den Emitter positiv gehalten wird. Aufgrund der zweiten Spannungsquelle wird der Übergang J1 in Durchlassrichtung vorgespannt, während der Übergang J2 in Sperrichtung vorgespannt wird. Es fließt somit kein Strom vom Kollektor zum Emitter.
Nehmen wir weiter an, dass zunächst keine Spannung am Gate-Anschluss anliegt. In diesem Stadium befindet sich der IGBT in einem nichtleitenden Zustand. Wird nun die die Volt-Zahl am Gate erhöht, sammeln sich aufgrund des Kapazitätseffekts auf der Siliziumdioxid-Schicht die negativen Ionen auf der Oberseite der Schicht und die positiven Ionen auf der Unterseite. Dadurch werden negative Ladungsträger in den p-Bereich eingeschleust.
Je höher die angelegte Spannung am Gate ausfällt, desto mehr negative Ladungsträger werden eingeschleust. Dies führt zur Bildung eines Kanals zum J2-Übergang, der den Stromfluss vom Kollektor zum Emitter ermöglicht. Wenn die angelegte Gate-Spannung steigt, erhöht sich somit auch die Strommenge, die vom Kollektor zum Emitter fließt.
Der IGBT ist ein spannungsgesteuertes Bauteil, das heißt, er benötigt nur eine geringe Spannung am Gate, um im leitenden Zustand zu bleiben. Da es sich um ein unidirektionales Bauelement handelt, schaltet er nur in Vorwärtsrichtung vom Kollektor zum Emitter.
Die Ausgangscharakteristik eines IGBT lässt sich in drei Stufen einteilen:
- Bei einer Gate-Spannung von Null befindet sich das Element im ausgeschalteten Zustand, was als Abschaltbereich bezeichnet wird.
- Wird die Spannung erhöht und liegt sie unter der Schwellenspannung, fließt ein kleiner Leckstrom durch das Bauelement, das sich aber immer noch im Abschaltbereich befindet.
- Erst beim Überschreiten der Schwellenspannung geht der IGBT in den aktiven Bereich über, der Stromfluss beginnt und nimmt mit einer Spannungssteigerung weiter zu.
Das wichtigste Kriterium betrifft nicht die Auswahl des Transistors, sondern die der anwendenden Personen: IGBTs sind Konstruktionselemente der Leistungselektronik und als solche bei Anwendungen mit hohen Strombelastungen üblich.
Laien sollten von Experimenten mit diesen Bauteilen unbedingt absehen! Durch die hohen Energien besteht bei nicht sachgerechter Verwendung Lebensgefahr!
Bauformen
Erhältlich sind IGBTs als einzelner Bipolartransistor mit isoliertem Gate und als IGBT-Modul. Vorteil der modularen Bauform: IGBT-Module sind zusätzlich von einem Isolator wie Keramik umgeben. Der verhindert einen ungewollten Übersprung hoher Ströme in benachbarte Leitungen oder elektronische Bauteile.
Eingangstyp
Das Schaltverhalten eines IGBT wird durch den Eingangstyp definiert. Zur Auswahl stehen neben den Standardwerten auch Typen mit Schmitt-Trigger. Dabei handelt es sich um eine Komparatorschaltung mit Hysterese, die durch Anlegen einer positiven Rückkopplung an den nichtinvertierenden Eingang IGBT realisiert wird. Eine solche aktive Schaltung verwandelt ein analoges Eingangssignal in ein digitales Ausgangssignal.
Elektrische Werte
Die wichtigsten Werte sind:
-
Phase: Es gibt IGBTs sowohl für einphasigen als auch für dreiphasigen Wechselstrom.
-
Kollektor-Emitter-Sperrspannung: Sie bezeichnet die Sperrspannung in Durchlassrichtung.
-
VCE-Sättigung: Der IGBT besitzt einen eigenen Widerstandswert, der zu Spannungsdifferenz am Ausgang führt. Die VCE-Sättigung gibt den Durchlassverlust in Volt an.
-
ICM: Dieser Wert bezieht sich auf den maximale Stromfluss, den der IGBT ohne Schäden zu verursachen verkraften kann.
-
Ic: Dabei handelt es sich um die am Kollektor maximal anschließbare Stromstärke. Die Auswahl reicht in der Regel von 20 bis 612 Ampere.
-
Ptot: Die maximal zulässige elektrische Leistung in Watt, ähnlich dem ICM-Wert.
