10581512 Kettenrad KRF geh. 08 B-1 ZZ=15 B=12 H7 kaufen

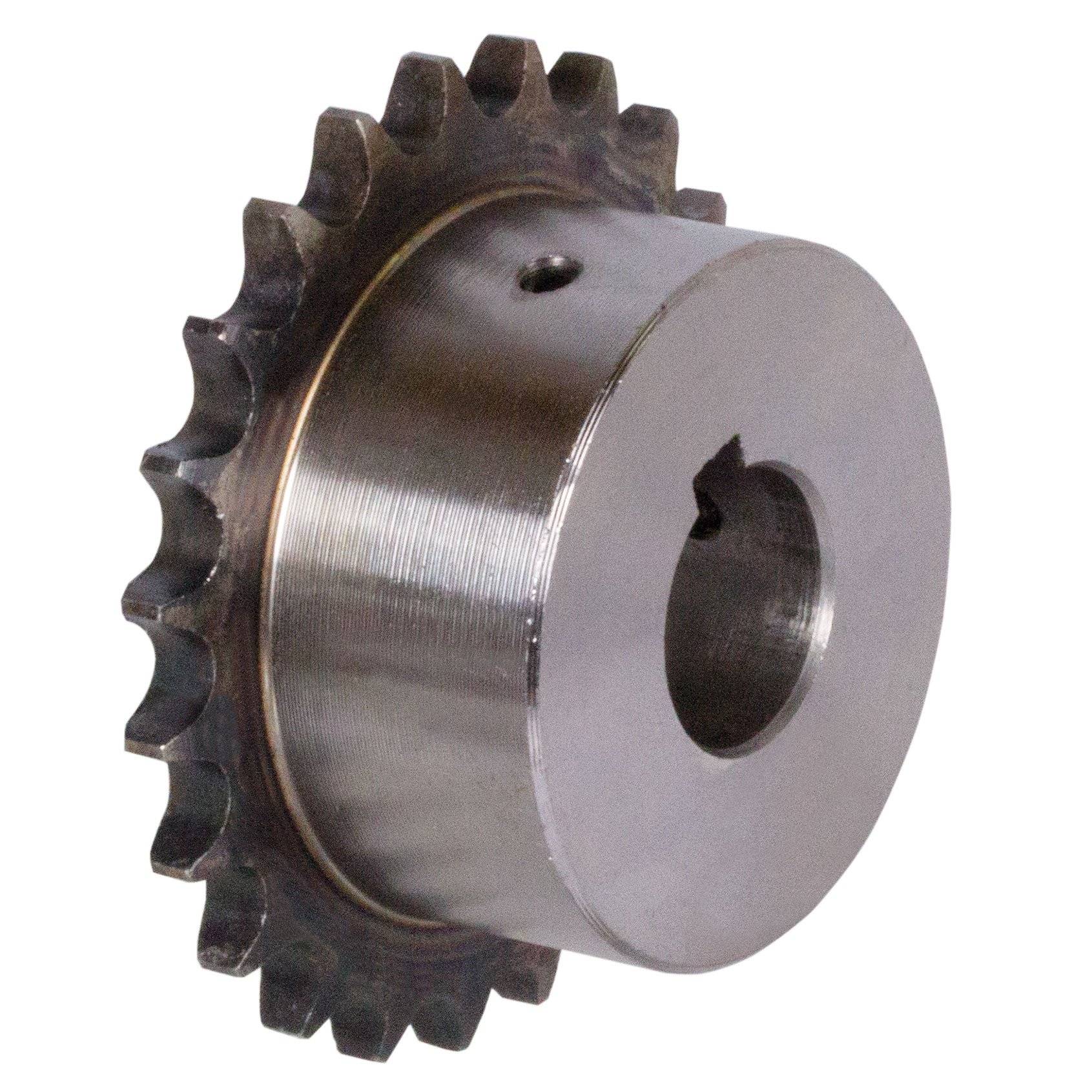

10581512 Kettenrad KRF geh. 08 B-1 ZZ=15 B=12 H7-0

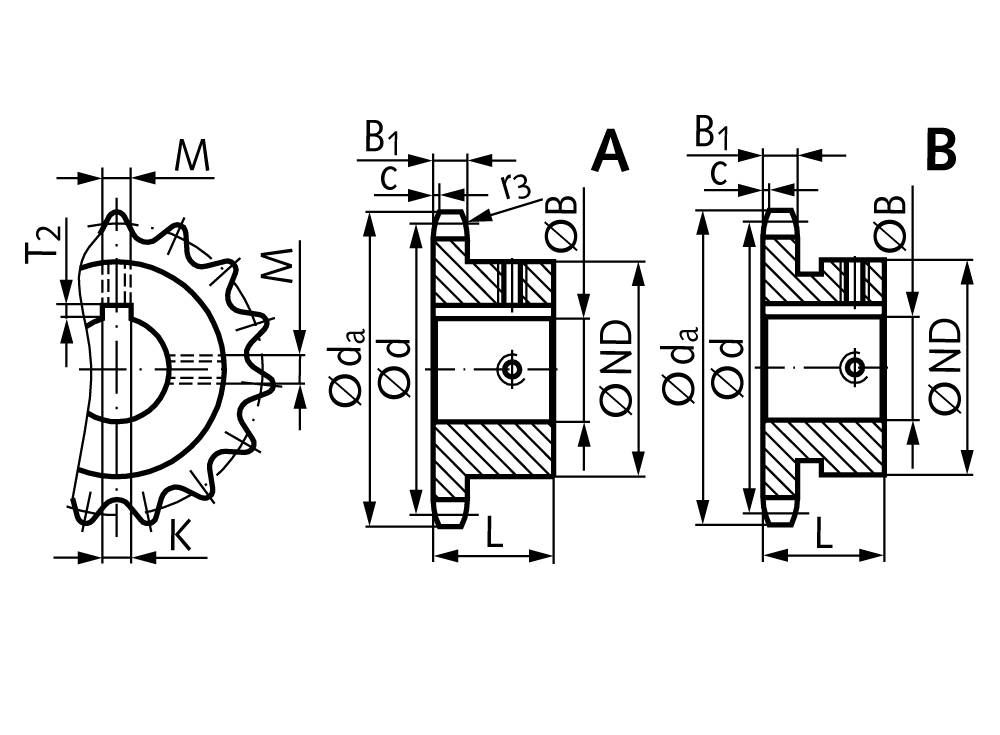

10581512 Kettenrad KRF geh. 08 B-1 ZZ=15 B=12 H7-1

1/2

Datenblatt (PDF)

Lieferung Do., 1. Okt.

13 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (25,83 € / Stück)

25,83 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Artikelnummer (SKU)10581512MaterialStahl (C45)OberflächeUnveredeltAnzahl Stränge1GehärtetJaNabeEinseitigDIN ISO Nr.08 B-1Zähnezahl15Bohrung H712 [mm]AusführungAAußendurchmesser [da]65,5 [mm]Teilkreisdurchmesser [d]61,09 [mm]Nabendurchmesser [ND]45 [mm]Gesamtlänge [L]28 [mm]Nutbreite [KH9]4 [mm]Nuttiefe [T2]1,8 [mm]Gewindegröße [M]M 3Gewicht0,375 [kg]

Technische Daten

Artikelnummer (SKU)10581512MaterialStahl (C45)OberflächeUnveredeltAnzahl Stränge1GehärtetJaNabeEinseitigDIN ISO Nr.08 B-1Zähnezahl15Bohrung H712 [mm]AusführungAAußendurchmesser [da]65,5 [mm]Teilkreisdurchmesser [d]61,09 [mm]Nabendurchmesser [ND]45 [mm]Gesamtlänge [L]28 [mm]Nutbreite [KH9]4 [mm]Nuttiefe [T2]1,8 [mm]Gewindegröße [M]M 3Gewicht0,375 [kg]

Produkt-Art: Kettenrad

Material: Stahl

Anzahl Zähne: 15

Durchmesser: 65.5 mm

Naben-Ø: 45 mm

Länge: 73 mm

Abm.: (Ø x L) 65.5 mm x 73 mm

Inhalt: 1 St.

Kettenradbreite: 7.2 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 929567551 10581512 Kettenrad KRF geh. 08 B-1 ZZ=15 B=12 H7

Beschreibung

10581512
Werkstoff: Stahl C45. Zähne gefräst und induktiv gehärtet (ca.
HRC 50). Einbaufertig, für diverse Wellendurchmesser.
Fertigbohrung H7 -Rauwert Ra 1,6, Nut nach DIN 6885/1 auf Zahnspitze
ausgerichtet, 2 Stellschraubengewinde, einmal auf Nut ausgerichtet,
einmal 90° versetzt. Lieferung inkl. 2 Schrauben ISO 4029 (DIN 916).
Allgemeine Abmessungen: B1 = 7,2 mm, c = 1,3 mm, r3 = 13 mm. Weitere
Abmessungen siehe Tabelle.

Ausführung

Artikelnummer (SKU)10581512MaterialStahl (C45)OberflächeUnveredeltAnzahl Stränge1GehärtetJaNabeEinseitigDIN ISO Nr.08 B-1Zähnezahl15Bohrung H712 [mm]AusführungAAußendurchmesser [da]65,5 [mm]Teilkreisdurchmesser [d]61,09 [mm]Nabendurchmesser [ND]45 [mm]Gesamtlänge [L]28 [mm]Nutbreite [KH9]4 [mm]Nuttiefe [T2]1,8 [mm]Gewindegröße [M]M 3Gewicht0,375 [kg]

Lieferumfang

Artikelnummer (SKU)10581512MaterialStahl (C45)OberflächeUnveredeltAnzahl Stränge1GehärtetJaNabeEinseitigDIN ISO Nr.08 B-1Zähnezahl15Bohrung ^H712 [mm]AusführungAAußendurchmesser [da]65,5 [mm]Teilkreisdurchmesser [d]61,09 [mm]Nabendurchmesser [ND]45 [mm]Gesamtlänge [L]28 [mm]Nutbreite [K^H9]4 [mm]Nuttiefe [T2]1,8 [mm]Gewindegröße [M]M 3Gewicht0,375 [kg]

Hinweise

Artikelnummer (SKU)10581512MaterialStahl (C45)OberflächeUnveredeltAnzahl Stränge1GehärtetJaNabeEinseitigDIN ISO Nr.08 B-1Zähnezahl15Bohrung H712 [mm]AusführungAAußendurchmesser [da]65,5 [mm]Teilkreisdurchmesser [d]61,09 [mm]Nabendurchmesser [ND]45 [mm]Gesamtlänge [L]28 [mm]Nutbreite [KH9]4 [mm]Nuttiefe [T2]1,8 [mm]Gewindegröße [M]M 3Gewicht0,375 [kg]

Systemvoraussetzungen

Artikelnummer (SKU)10581512MaterialStahl (C45)OberflächeUnveredeltAnzahl Stränge1GehärtetJaNabeEinseitigDIN ISO Nr.08 B-1Zähnezahl15Bohrung ^H712 [mm]AusführungAAußendurchmesser [da]65,5 [mm]Teilkreisdurchmesser [d]61,09 [mm]Nabendurchmesser [ND]45 [mm]Gesamtlänge [L]28 [mm]Nutbreite [K^H9]4 [mm]Nuttiefe [T2]1,8 [mm]Gewindegröße [M]M 3Gewicht0,375 [kg]
