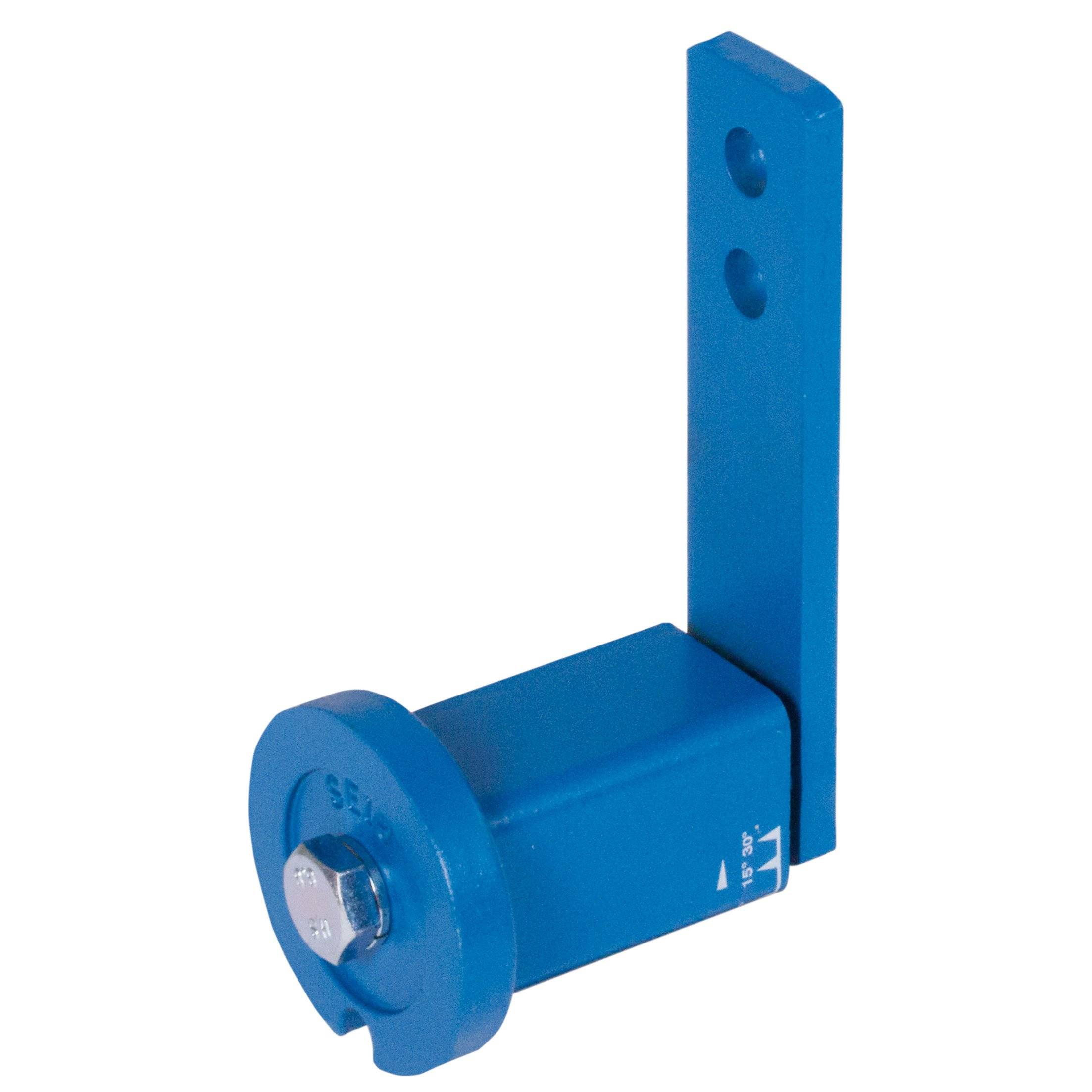

14080100 Spannelement 135 N blau kaufen

1/2

Datenblatt (PDF)

Lieferung Do., 1. Okt.

408 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (29,02 € / Stück)

29,02 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Artikelnummer (SKU)14080100MaterialStahl / GraugussOberflächeLackiertAnzahl SträngeUniversellGröße1Max. Spannkraft bei T normal [Fmax.]135 [N]Max. Spannkraft bei T hart [F max.]170 [N]Max. Spannbereich bei T normal [Smax.]50 [mm]Max. Spannbereich bei T hart [Smax.]40 [mm]Flanschdurchmesser Montageseite [D]45 [mm]Gesamtbreite des Spannelements [E]64+1-0,5 [mm]Wandung des Spannhebels [G]5 [mm]Gewindegröße Montageseite [H]M 8 [mm]Achsabstand zu T normal [J1]100 [mm]Achsabstand zu T hard [J2]80 [mm]Breite des Spannhebels [K]25 [mm]Länge des Spannhebels [L]112,5 [mm]Gewindelänge Montageseite [M]25 [mm]Schlüsselweite Vierkant [N]30 [mm]Flanschbreite Montageseite [O]8 [mm]Befestigungsnut [P]8,5 [mm]Achsabstand zur Befestigungsnut [Q]20,8 [mm]Lochdurchmesser [T]10,5 [mm]Anziehmoment [MA]25 [Nm]Gewicht0,37 [kg]

Technische Daten

Artikelnummer (SKU)14080100MaterialStahl / GraugussOberflächeLackiertAnzahl SträngeUniversellGröße1Max. Spannkraft bei T normal [Fmax.]135 [N]Max. Spannkraft bei T hart [F max.]170 [N]Max. Spannbereich bei T normal [Smax.]50 [mm]Max. Spannbereich bei T hart [Smax.]40 [mm]Flanschdurchmesser Montageseite [D]45 [mm]Gesamtbreite des Spannelements [E]64+1-0,5 [mm]Wandung des Spannhebels [G]5 [mm]Gewindegröße Montageseite [H]M 8 [mm]Achsabstand zu T normal [J1]100 [mm]Achsabstand zu T hard [J2]80 [mm]Breite des Spannhebels [K]25 [mm]Länge des Spannhebels [L]112,5 [mm]Gewindelänge Montageseite [M]25 [mm]Schlüsselweite Vierkant [N]30 [mm]Flanschbreite Montageseite [O]8 [mm]Befestigungsnut [P]8,5 [mm]Achsabstand zur Befestigungsnut [Q]20,8 [mm]Lochdurchmesser [T]10,5 [mm]Anziehmoment [MA]25 [Nm]Gewicht0,37 [kg]

Inhalt: 1 St.

Bohrungs-Durchmesser: 10.5 mm

Drehmoment (übertragbar): 25 Nm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 929551685 14080100 Spannelement 135 N blau

Beschreibung

14080100

Werkstoff: Gehäuse bis Ø78 mm aus Sinterstahl,über Ø78 mm aus
GG20, Hebelarm aus St52.

Diese Spannelemente eignen sich für die Spannung herkömmlicher Ketten-
und Riementriebe. Die Federkörper basieren auf hochelastischem,
formbeständigem Naturgummi. Die Spannelemente sind blau lackiert und
werden mit einer verzinkten Schraube und Federring ausgeliefert. Für
beide Spannrichtungen geeignet. Temperaturbereich -40 ° C bis +80 °C.
