68673500 Kugelausgl.-Element MN686.7 30-17,5 kaufen

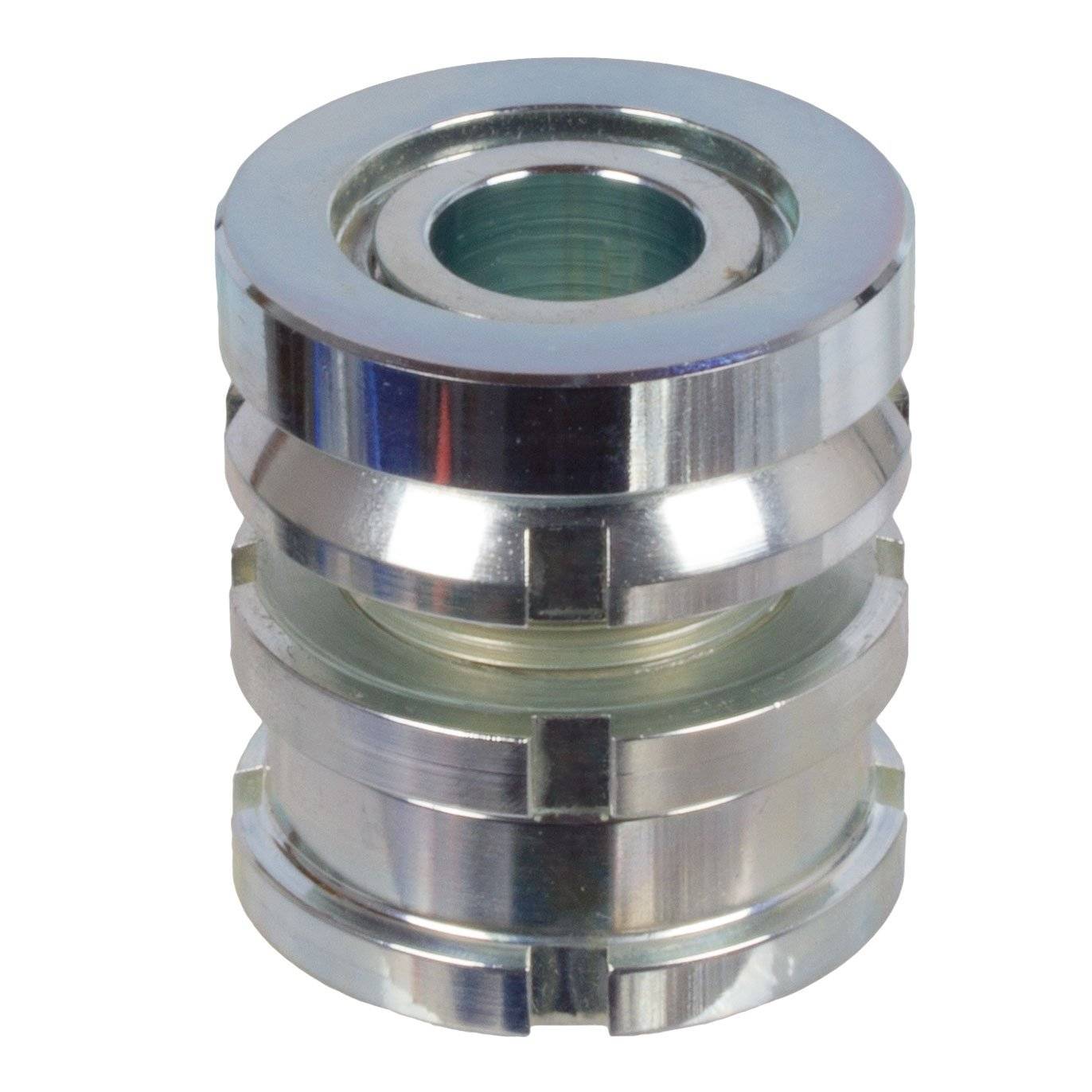

68673500 Kugelausgl.-Element MN686.7 30-17,5-0

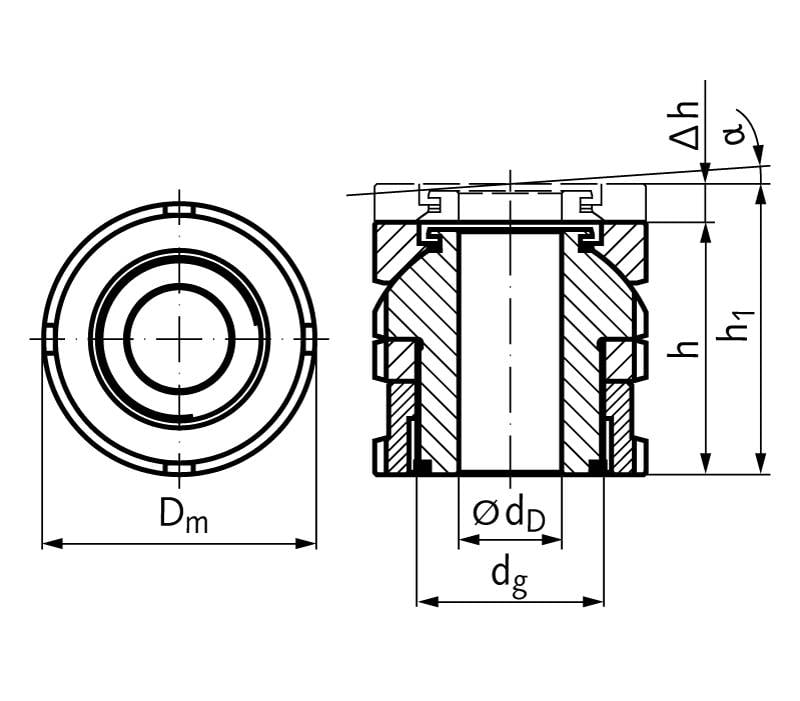

68673500 Kugelausgl.-Element MN686.7 30-17,5-1

1/2

Typ

68673500

Herst.-Teilenr.

68673500

Länge

45 mm

Höhe

48 mm

Besonderheiten

mit Gegenmutter

Datenblatt (PDF)

Lieferung Fr., 2. Okt.

135 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (56,79 € / Stück)

56,79 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Artikelnummer (SKU)68673500MaterialStahl (42CrMo4V)OberflächeVerzinkt (blau)TypMN 686.7 30-17,5Passende SchraubeM 16Höhe (eingeschraubt) [h]41 [mm]Max. Höhe [h1]48 [mm]Verstellweg [Δ|h]7 [mm]Außendurchmesser [Dm]45 [mm]Gewindegröße [dg]M 30x1,5Innendurchmesser [dD]17,5 [mm]Kippwinkel [α| ca. [°]]4 [°]Max. Belastbarkeit (inkl. Vorspannkraft) [Fges.*]120 [kN]Belastbarkeit exkl. Vorspannkraft [Fzus.*]45,5 [kN]Gewicht352 [g]

Technische Daten

Artikelnummer (SKU)68673500MaterialStahl (42CrMo4V)OberflächeVerzinkt (blau)TypMN 686.7 30-17,5Passende SchraubeM 16Höhe (eingeschraubt) [h]41 [mm]Max. Höhe [h1]48 [mm]Verstellweg [Δ|h]7 [mm]Außendurchmesser [Dm]45 [mm]Gewindegröße [dg]M 30x1,5Innendurchmesser [dD]17,5 [mm]Kippwinkel [α| ca. [°]]4 [°]Max. Belastbarkeit (inkl. Vorspannkraft) [Fges.*]120 [kN]Belastbarkeit exkl. Vorspannkraft [Fzus.*]45,5 [kN]Gewicht352 [g]

Typ: 68673500

Herst.-Teilenr.: 68673500

Länge: 45 mm

Höhe: 48 mm

Besonderheiten: mit Gegenmutter

Material: Stahl

Loch-Ø: 17.5 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 929552458 68673500 Kugelausgl.-Element MN686.7 30-17,5

Beschreibung

68673500
Werkstoff: 42CrMo4V, Nr. 1.7225, verzinkt und blau passiviert.

Für nicht parallele Flächen bis 4° Neigung.

Kleine Bauhöhe mit geringem Verstellweg.

Mit Kontermutter.

*Die statische Zusatzbelastung Fzus steht nach Abzug der
Vorspannkraft (bei Festigkeit Stahl-Schraube 8.8 oder Edelstahl-Schraube
6.8) von der Gesamtbelastung Fges zur Verfügung. Weiterere
Abmessungen auf Anfrage lieferbar.
