ABB AF12-30-10-11 Schütz 4 Schließer 5.5 kW 1 St. kaufen

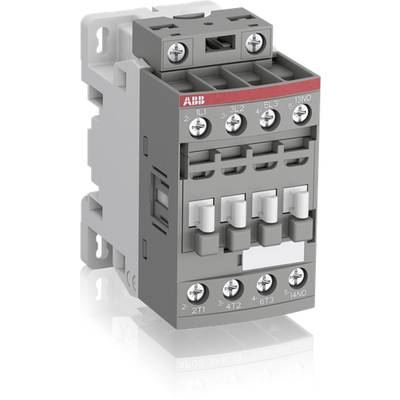

Ein grauer elektrischer Schütz mit mehreren Anschlüssen und Beschriftungen. Gerät zur Steuerung elektrischer Lasten in Schaltkreisen.

Produkt-Art

Schütz

Leistung

5.5 kW

Anschluss

Schrauben

Typ

AF12-30-10-11

Kontaktart

4 Schließer

Datenblatt (PDF)

Sofort-Lieferung Mo., 28. Sept.

8 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (36,13 € / Stück)

36,13 €

zzgl. MwSt.

nur 7,50 €

Nur noch 8 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

AF12-30-10-11 Schütz 24-60V 50/60Hz / 20-60V DC

24-60V50/60HZ 20-60VDC Contactor

Technische Daten

Bemessungssteuerspeisespannung AC 50 Hz: 60 V, Bemessungssteuerspeisespannung AC 50 Hz: 24 V, Bemessungssteuerspeisespannung AC 60 Hz: 24 V, Bemessungssteuerspeisespannung AC 60 Hz: 60 V, Bemessungssteuerspeisespannung DC: 60 V, Bemessungssteuerspeisespannung DC: 20 V, Spannungsart zur Betätigung: AC/DC , Anzahl der Öffner als Hauptkontakte: 0 , Anzahl der Schließer als Hauptkontakte: 3 , Anschlussart Hauptstromkreis: Schraubanschluss , Betriebsspannung AC 50 Hz: 690 V, Betriebsspannung AC 50 Hz: 690 V, Betriebsspannung AC 60 Hz: 690 V, Betriebsspannung AC 60 Hz: 690 V, Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 28 A, Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A, Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW, Bemessungsbetriebsleistung NEMA: 3.7285 kW, Anzahl der Hilfskontakte als Schließer: 1 , Anzahl der Hilfskontakte als Öffner: 0 , Geeignet für Reiheneinbau: Nein , Breite: 45 mm, Höhe: 86 mm, Tiefe: 77 mm

Produkt-Art: Schütz

Typ: AF12-30-10-11

Kontaktart: 4 Schließer

Steuerspannung (max.): 24 V/AC
20 V/DC

Steuerspannungs-Bereich: 24, 20 V/AC, V/DC (max)

Dauerstrom (max.): 28 A

: 5.5 kW

Anschluss: Schrauben

Inhalt: 1 St.

: 45

: 86 mm

: 77 mm

: FALSE

: 5.5 kW

: 3

: 0

: 1

: 0

: 12 A

: 28 A

: 24-60 V

: 24-60 V

: 20-60 V

: Schraubanschluss

: 690-690 V

: 690-690 V

: AC/DC

: 3.729

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3105235 ABB AF12-30-10-11 Schütz 4 Schließer 5.5 kW 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3105235 ABB AF12-30-10-11 Schütz 4 Schließer 5.5 kW 1 St.

Beschreibung

Die 3-poligen AF12-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. Schütze mit dem Spulencode -11 eignen sich nicht für den Anschluss an 24V DC SPS-Ausgängen.
