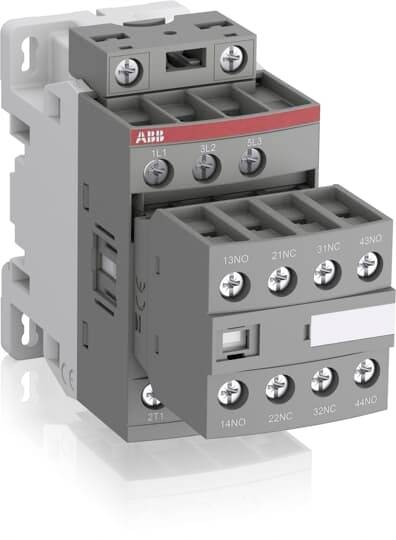

ABB AF12-30-22-13 Schütz 5 Schließer, 2 Öffner 5.5 kW 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Schütz
Leistung
5.5 kW
Anschluss
Schrauben
Typ
AF12-30-22-13
Kontaktart
5 Schließer
2 Öffner
Datenblatt (PDF)
25 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
85,76 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
AF12-30-22-13 Schütz 100-250V 50/60Hz / DC
- Drehstromschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Schaltmodul,Schütz
Technische Daten
- Produkt-Art
Schütz
- Typ
AF12-30-22-13
- Kontaktart
5 Schließer
2 Öffner
- Steuerspannung (max.)
100 V/AC
100 V/DC
- Steuerspannungs-Bereich
100, 100 V/AC, V/DC (max)
- Dauerstrom (max.)
28 A
5.5 kW
- Anschluss
Schrauben
- Inhalt
1 St.
45
86 mm
110.5 mm
FALSE
5.5 kW
3
0
2
2
12 A
28 A
100-250 V
100-250 V
100-250 V
Schraubanschluss
690-690 V
690-690 V
AC/DC
3.729
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3105237 ABB AF12-30-22-13 Schütz 5 Schließer, 2 Öffner 5.5 kW 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3105237 ABB AF12-30-22-13 Schütz 5 Schließer, 2 Öffner 5.5 kW 1 St.
Beschreibung
Die 3-poligen AF12-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle integrierten oder nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Lieferumfang
- Geliefert wird: ABB Stotz S&J Schütz 100-250V AC/DC AF12-30-22-13, Verpackungseinheit: 1 Stk., EAN: 3471523110533
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
