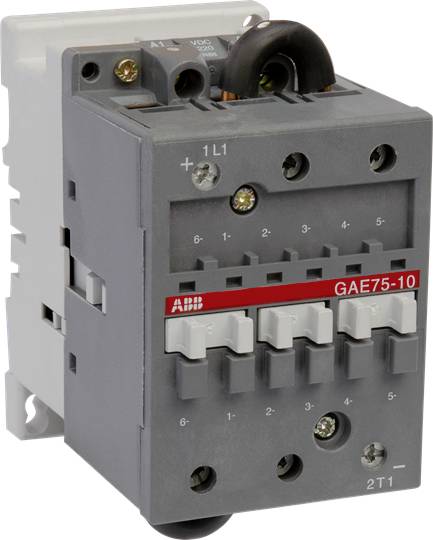

ABB GAE75-10-00-81 Schütz Gleichstromschaltung 3 Schließer 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Schütz
Polzahl
1polig
Anschluss
Schrauben
Typ
GAE75-10-00-81
Schaltungsart
Gleichstromschaltung
Datenblatt (PDF)
50 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
483,45 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Technische Daten
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 0 V
- Bemessungssteuerspeisespannung Us bei DC: 24 V
- Spannungsart zur Betätigung: DC
- Produkt-Art
Schütz
- Typ
GAE75-10-00-81
- Polzahl
1polig
- Schaltungsart
Gleichstromschaltung
- Kontaktart
3 Schließer
- Steuerspannung (min.)
24 V/DC
- Steuerspannung (max.)
24 V/DC
- Steuerspannungs-Bereich
24 - 24 V/DC
- Dauerstrom (max.)
85 A
- Anschluss
Schrauben
- Inhalt
1 St.
FALSE
37 kW
1
0
0
0
75 A
100 A
24-24 V
Schraubanschluss
85 A
DC
Dokumente & Downloads
Datenblatt
Datenblatt 3105559 ABB GAE75-10-00-81 Schütz Gleichstromschaltung 3 Schließer 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3105559 ABB GAE75-10-00-81 Schütz Gleichstromschaltung 3 Schließer 1 St.
Beschreibung
Die Schütze GAE75-10-00 sind zum Schalten von Gleichstrom ausgelegt und als Blockschütze aufgebaut.
Sie besitzen Lichtbogenkammern mit Permanentmagneten, die speziell auf das Schalten von Gleichstrom ausgelegt sind. Die drei Strombahnen des Schützes sind über zwei vorinstallierte isolierte Verbinder in Reihe geschaltet.
Das GAE75 ist ein einpoliges Schütz, bei dem die an den Anschlussklemmen angegebenen Polaritäten eingehalten werden müssen. Es ist ferner mit 1L1 für den Pluspol und 2T1 für den Minuspol gekennzeichnet. Werksseitig sind keine Hilfskontakte installiert.
- Steuerkreis: DC-betätigt mit Doppelwicklungsspule (und werkseitig installiertem nacheilendem Öffner-Kontakt zum Zuschalten der Haltewicklung)
- Zubehör: Eine große Auswahl an weiterem Zubehör ist erhältlich.
Sie besitzen Lichtbogenkammern mit Permanentmagneten, die speziell auf das Schalten von Gleichstrom ausgelegt sind. Die drei Strombahnen des Schützes sind über zwei vorinstallierte isolierte Verbinder in Reihe geschaltet.
Das GAE75 ist ein einpoliges Schütz, bei dem die an den Anschlussklemmen angegebenen Polaritäten eingehalten werden müssen. Es ist ferner mit 1L1 für den Pluspol und 2T1 für den Minuspol gekennzeichnet. Werksseitig sind keine Hilfskontakte installiert.
- Steuerkreis: DC-betätigt mit Doppelwicklungsspule (und werkseitig installiertem nacheilendem Öffner-Kontakt zum Zuschalten der Haltewicklung)
- Zubehör: Eine große Auswahl an weiterem Zubehör ist erhältlich.
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
