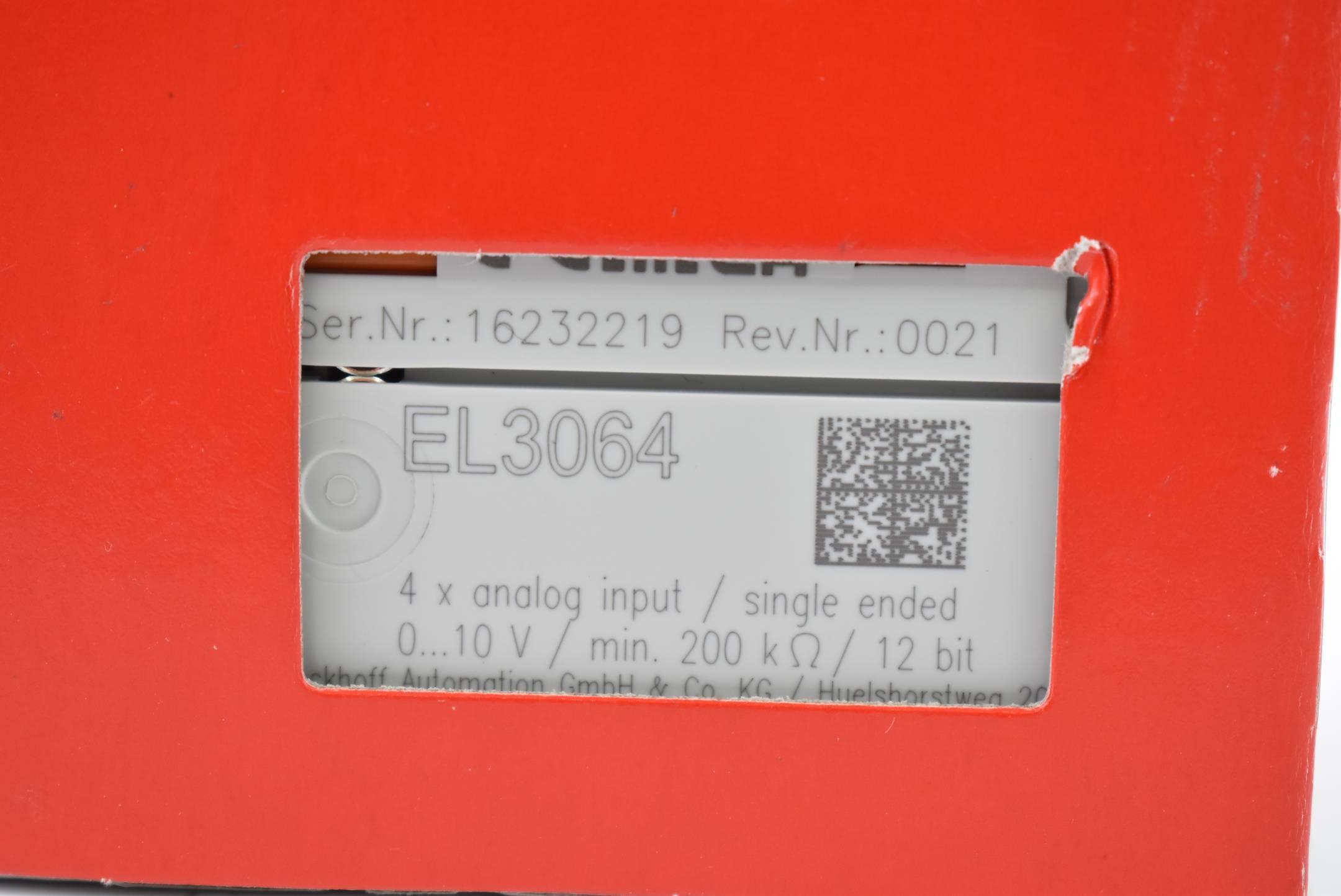

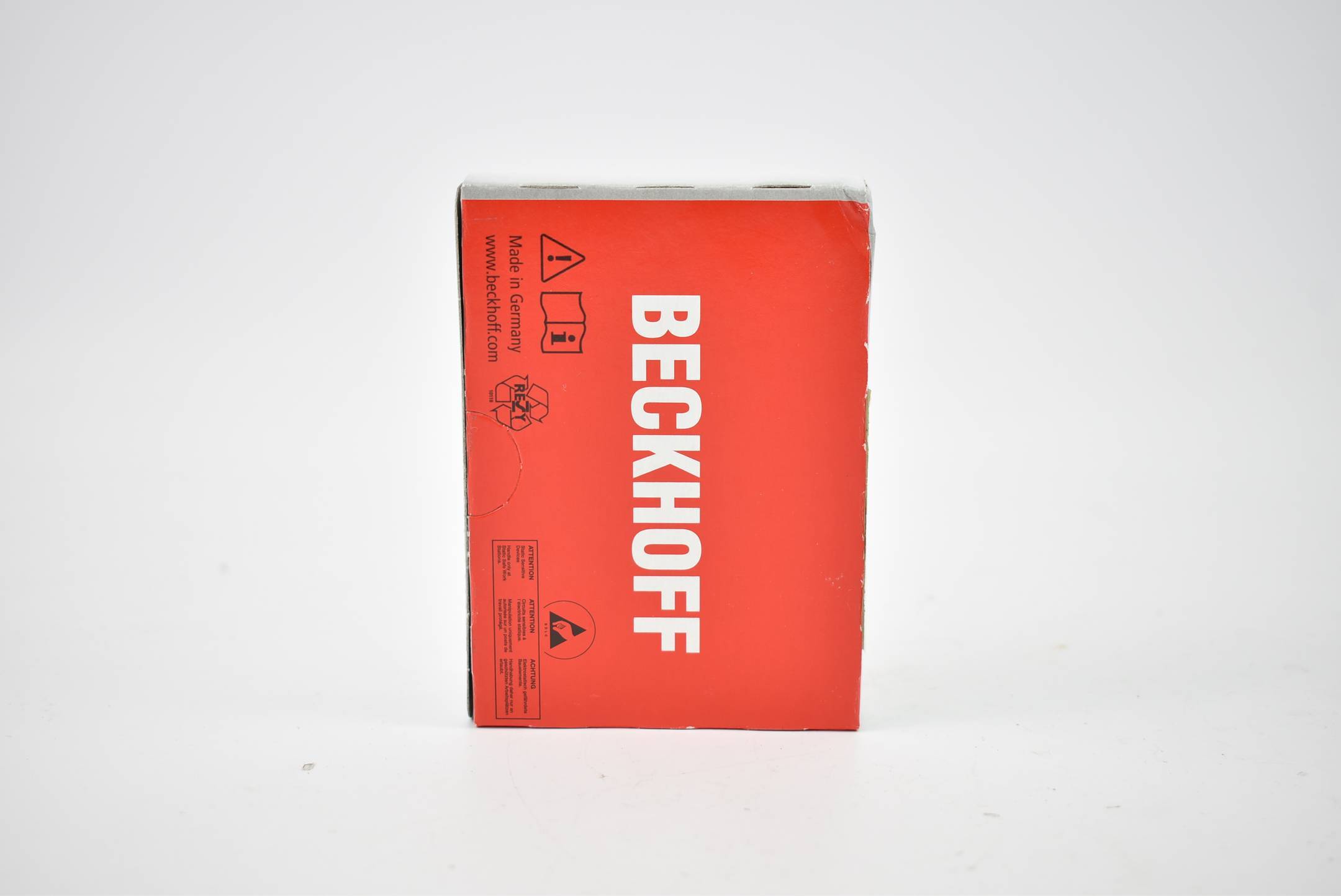

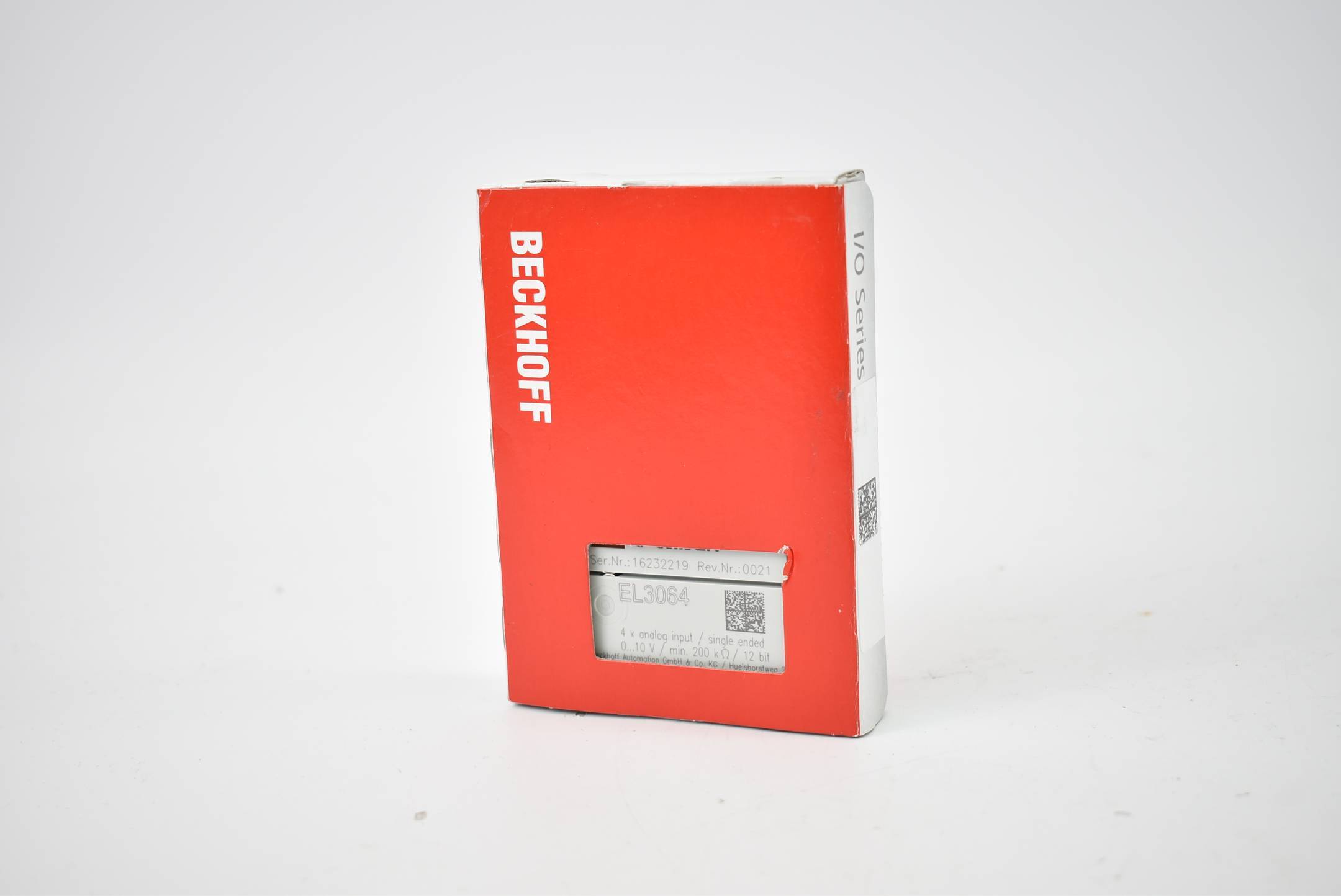

Beckhoff EL3064, EtherCAT-Klemme, 4-Kanal-Analog-Eingang, Spannung, 0…10 V, 12 Bit, single-ended
Hst.-Teile-Nr.:
Bestell-Nr.:
Typ
EL3064
Herst.-Teilenr.
EL3064
Kanäle
4
Anzahl analoge Eingänge max.
4
Schnittstellen
EtherCAT
1 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
78,79 €
zzgl. MwSt.
& Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Technische Daten - EL3064
- Anzahl Eingänge: 4 (single-ended)
- Spannungsversorgung: über den E-Bus
- Signalspannung: 0…10 V
- Distributed Clocks: –
- Innenwiderstand: > 130 kΩ
- Grenzfrequenz Eingangsfilter: 1 kHz
- Spannungsfestigkeit: max. 30 V
- Wandlungszeit: 0,625 ms voreingestellt, konfigurierbar, multiplex
- Auflösung: 12 Bit (16-Bit-Darstellung inkl. Vorzeichen)
- Messfehler/Unsicherheit: < ±0,3 % (bezogen auf den Messbereichsendwert)
- Potenzialtrennung: 500 V (E-Bus/Signalspannung)
- Stromaufnahme E-Bus: typ. 130 mA
- Stromaufnahme Powerkontakte: –
- Breite im Prozessabbild: Inputs: 16 Byte
- Besondere Eigenschaften: FIR-/IIR-Filter aktivierbar, Grenzwertüberwachung
- Gewicht: ca. 60 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Steckbare Verdrahtungsebene: bei allen ESxxxx-Klemmen
- Schutzart/Einbaulage: IP20/beliebig
- Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
- Ex-Kennzeichnung: ATEX:
- II 3 G Ex ec IIC T4 Gc
- IECEx:
- Ex ec IIC T4 Gc
- Typ
EL3064
- Herst.-Teilenr.
EL3064
- Kanäle
4
- Anzahl analoge Eingänge max.
4
- Schnittstellen
EtherCAT
- UKCA
Ja
Beschreibung
Die analoge Eingangsklemme EL3064 verarbeitet Signale im Bereich von 0 bis 10 V. Mit einer Auflösung von 12 Bit wird die Spannung digitalisiert und galvanisch getrennt zum übergeordneten Automatisierungsgerät transportiert. Bei der EtherCAT-Klemme EL3064 sind die vier Single-ended-Eingänge in 2-Leitertechnik ausgeführt und besitzen ein gemeinsames, internes Massepotenzial. Die Powerkontakte sind durchverbunden. Der Signalzustand der EtherCAT-Klemme wird durch Leuchtdioden angezeigt.
Hinweise
- Auftragsbezogene FertigungBitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.
