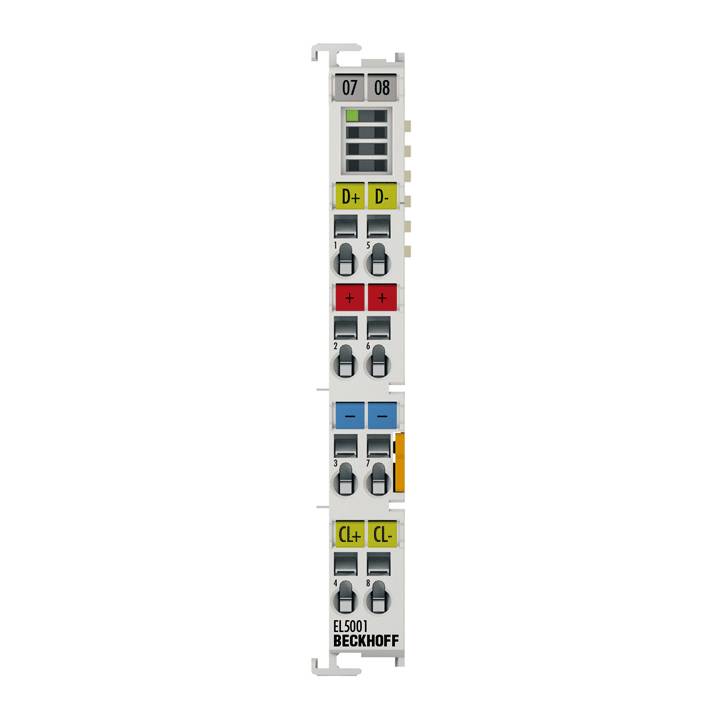

Beckhoff EL5001, EtherCAT-Klemme, 1-Kanal-Encoder-Interface, SSI
Hst.-Teile-Nr.:
Bestell-Nr.:
5 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
256,76 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 5 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Beckhoff IO Feldbuskomponente - EL5001
Technische Daten
- Technische Daten - EL5001
- Technik: SSI-Encoder-Interface
- Anzahl Kanäle: 1
- Geberanschluss: D+, D-, Cl+, Cl-
- Geberbetriebsspannung: 24 V DC (über Powerkontakte)
- Distributed Clocks: ja
- Signalausgang (Takt): Differenzsignal (RS422)
- Signaleingang (Daten): Differenzsignal (RS422)
- Spannungsversorgung: 24 V über Powerkontakte
- Übertragungsraten: einstellbar bis 1 MHz, 250 kHz voreingestellt
- Serieller Eingang: einstellbar bis 32 Bit, 24 Bit voreingestellt
- Datenrichtung: Lesen
- Stromaufnahme Powerkontakte: typ. 20 mA + Last
- Stromaufnahme E-Bus: typ. 120 mA
- Potenzialtrennung: 500 V (E-Bus/Feldspannung)
- Besondere Eigenschaften: Baudrate, Kodierung und Datenlänge einstellbar, Power-Fail-Bit aktivierbar
- Gewicht: ca. 55 g
- Betriebstemperatur: -25…+60 °C
- Lagertemperatur: -40…+85 °C
- Relative Feuchte: 95 % ohne Betauung
- Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6/EN 60068-2-27
- EMV-Festigkeit/-Aussendung: gemäß EN 61000-6-2/EN 61000-6-4
- Schutzart/Einbaulage: IP20/beliebig
- Steckbare Verdrahtungsebene: bei allen ESxxxx-Klemmen
- Zulassungen/Kennzeichnungen: CE, CCC, UL, ATEX, IECEx
- Ex-Kennzeichnung: ATEX:
- II 3 G Ex ec IIC T4 Gc
- IECEx:
- Ex ec IIC T4 Gc
- Schnittstellen
EtherCAT, SSI
- Typ
EL5001
- Herst.-Teilenr.
EL5001
- UKCA
Ja
Beschreibung
Die EtherCAT-Klemme EL5001 ist ein SSI-Master und erlaubt den direkten Anschluss eines Absolutgebers mit SSI (Synchron-Serielle Schnittstelle). Es werden sowohl Singleturn- als auch Multiturn-Encoder unterstützt. Die 24-V-Versorgung des Gebers, kann direkt über die Anschlusspunkte der Klemme erfolgen. Für eine optionale 5-V-Geberbetriebsspannung kann die Netzteilklemme EL9505 eingesetzt werden.
Umfangreiche Parametriermöglichkeiten erlauben eine optimale Anpassung an verschiedene Encodertypen.
Besondere Eigenschaften:
• Baudrate bis max. 1 MHz
• Kodierung: Gray und binär
• Datenlänge bis 32 Bit, flexibel einstellbar
• separate Auswertung eines Status-Fehler-Bits (Power-Fail-Bit) in den Prozessdaten
Über die Distributed-Clocks-Funktion erfolgt das Auslesen des Positionswertes exakt systemsynchron mit anderen Prozessen. Bei deaktivierter Distributed-Clocks-Funktion taktet die EL5001 synchron mit dem EtherCAT-Zyklus. Das Encoderprofil erlaubt eine einfache und schnelle Verknüpfung der Prozessdaten zur Motion-Control-Anwendung.
