FESTO Linearantrieb 8110775 DFPC-100-125-D Gehäusematerial: Aluminium-Knetlegierung Hublänge: 125 mm 1 St. kaufen

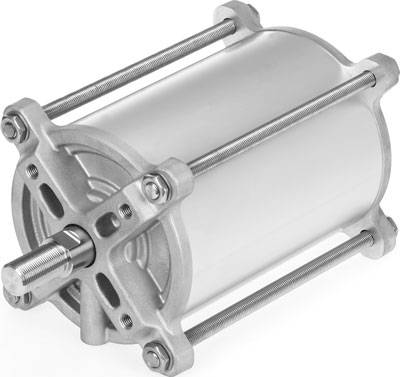

Silberfarbener Zylinder aus Metall mit vier langen Schrauben, die zwei Enden verbinden. Verwendet in Maschinen als Bestandteil.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Do., 8. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (268,37 € / Stück)

306,72 €

-13 %

268,37 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Aufprallenergie in den Endlagen: 0.94 J
Baugröße Stellantrieb: 100
Befestigungsart: wahlweise: - auf Flansch nach ISO 5210 - mit Stehbolzen
Betriebsdruck: 8.7 - 116 psi
Betriebsdruck Mpa: 0.06 - 0.8 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse bei 0 mm Hub: 617.1 g
Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage: beliebig
Flanschbohrbild: F07
Funktionsweise: doppeltwirkend
Gewichtszuschlag pro 10 mm Hub: 71.4 g
Grundgewicht bei 0 mm Hub: 1666.6 g
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hub: 125 mm
Kolben-Durchmesser: 100 mm
Konstruktiver Aufbau: Kolben - Kolbenstange - Zylinderrohr - Zugstange
LABS-Konformität: VDMA24364-Zone III
Luftverbrauch rücklaufend pro 10 mm Hub: 0.528 l
Luftverbrauch vorlaufend pro 10 mm Hub: 0.55 l
Nennbetriebsdruck: 6 bar
Nennbetriebsdruck psi: 87 psi
Norm Anschluss zur Armatur: ISO 5210
Pneumatischer Anschluss: G1/8
Positionserkennung: für Näherungsschalter
Produktgewicht: 2560 g
Schockfestigkeit: Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 4524 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 4712 N
Umgebungstemperatur: -20 - 80 °C
Werkstoff Deckel: Aluminium-Kokillenguss
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Werkstoff Kolbenstangen-Dichtabstreifer: TPE-U(PU)
Werkstoff Mutter: hochlegierter Stahl rostfrei
Werkstoff statische Dichtungen: NBR
Werkstoff Zuganker: hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiert
Werkstoffhinweis: RoHS konform
Zuschlag bewegte Masse pro 10 mm Hub: 24.8 g

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Linearantrieb

Hublänge: 125 mm

Betriebsdruck (max.): 8 bar

Durchmesser: 100 mm

Material (Details): rostfreier Stahl

Min. Gerätetemperatur: -20 °C

Max. Gerätetemperatur: 80 °C

Herst.-Teilenr.: 8110775

Ausführung: DFPC-100-125-D

Gewicht: 2560 g

Baugröße: 100

Min. Betriebsdruck: 0.6 bar

Betriebsmedium: Druckluft

Dichtungsmaterial: NBR

Gehäusematerial: Aluminium-Knetlegierung

Kolben-Durchmesser: 100 mm

Kolbenstangen-Material: rostfreier Stahl

Kraft (max.): 4712 N

Luftanschluss: G1/8

Material: rostfreier Stahl

Medium: Druckluft

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2802730 FESTO Linearantrieb 8110775 DFPC-100-125-D Gehäusematerial: Aluminium-Knetlegierung Hublänge: 125 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2802730 FESTO Linearantrieb 8110775 DFPC-100-125-D Gehäusematerial: Aluminium-Knetlegierung Hublänge: 125 mm 1 St.

Beschreibung

Linearantrieb DFPC-100-125-D Baugröße Stellantrieb=100, Flanschbohrbild=F07, Hub=125 mm, Kolben-Durchmesser=100 mm, Norm Anschluss zur Armatur=ISO 5210
