FESTO Linearantrieb 8133081 DFPC-160-250-D Gehäusematerial: Aluminiumlegierung Hublänge: 250 mm 1 St. kaufen

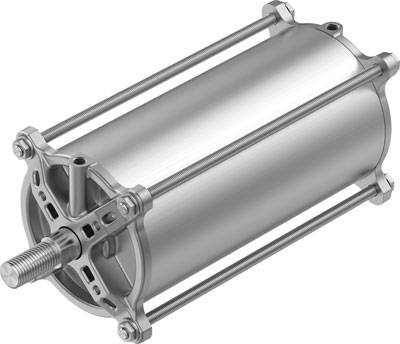

Pneumatischer Zylinder in zylindrischer Form aus Metall, mit sichtbar befestigten Stangen und Verschraubungen an den Enden.

Abbildung ähnlich

Datenblatt (PDF)

Bald verfügbar

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (540,64 € / Stück)

617,65 €

-12 %

540,64 €

zzgl. MwSt.

Kostenfreier Versand

nur 69,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Aufprallenergie in den Endlagen: 3.3 J
Baugröße Stellantrieb: 160
Befestigungsart: wahlweise: - auf Flansch nach ISO 5210 - mit Stehbolzen
Betriebsdruck: 8.7 - 116 psi
Betriebsdruck Mpa: 0.06 - 0.8 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse bei 0 mm Hub: 2102 g
Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage: beliebig
Flanschbohrbild: F10
Funktionsweise: doppeltwirkend
Gewichtszuschlag pro 10 mm Hub: 148.61 g
Grundgewicht bei 0 mm Hub: 5948.7 g
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hub: 250 mm
Kolben-Durchmesser: 160 mm
Konstruktiver Aufbau: Kolben - Kolbenstange - Zylinderrohr - Zugstange
LABS-Konformität: VDMA24364-Zone III
Luftverbrauch rücklaufend pro 10 mm Hub: 1.351 l
Luftverbrauch vorlaufend pro 10 mm Hub: 1.407 l
Nennbetriebsdruck: 6 bar
Nennbetriebsdruck psi: 87 psi
Norm Anschluss zur Armatur: ISO 5210
Pneumatischer Anschluss: G1/4
Positionserkennung: für Näherungsschalter
Produktgewicht: 9660 g
Schockfestigkeit: Schockprüfung mit Schärfegrad 1 nach FN 942017-5 und EN 60068-2-27
Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 1 nach FN 942017-4 und EN 60068-2-6
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 11581 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 12064 N
Umgebungstemperatur: -20 - 80 °C
Werkstoff Deckel: Aluminium-Kokillenguss
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Werkstoff Kolbenstangen-Dichtabstreifer: TPE-U(PU)
Werkstoff Mutter: hochlegierter Stahl rostfrei
Werkstoff statische Dichtungen: NBR
Werkstoff Zuganker: hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiert
Werkstoffhinweis: RoHS konform
Zuschlag bewegte Masse pro 10 mm Hub: 64.34 g

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Linearantrieb

Hublänge: 250 mm

Betriebsdruck (max.): 8 bar

Durchmesser: 160 mm

Min. Gerätetemperatur: -20 °C

Max. Gerätetemperatur: 80 °C

Herst.-Teilenr.: 8133081

Gewicht: 9660 g

Baugröße: 160

Min. Betriebsdruck: 0.6 bar

Betriebsmedium: Druckluft

Dichtungsmaterial: NBR

Gehäusematerial: Aluminiumlegierung

Kolben-Durchmesser: 160 mm

Kolbenstangen-Material: rostfreier Stahl

Kraft (max.): 12064 N

Luftanschluss: G1/4

Material: rostfreier Stahl

Medium: Druckluft nach ISO 8573-1:2010 [1:4:1]

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2802743 FESTO Linearantrieb 8133081 DFPC-160-250-D Gehäusematerial: Aluminiumlegierung Hublänge: 250 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2802743 FESTO Linearantrieb 8133081 DFPC-160-250-D Gehäusematerial: Aluminiumlegierung Hublänge: 250 mm 1 St.

Beschreibung

Linearantrieb DFPC-160-250-D Baugröße Stellantrieb=160, Flanschbohrbild=F10, Hub=250 mm, Kolben-Durchmesser=160 mm, Norm Anschluss zur Armatur=ISO 5210
