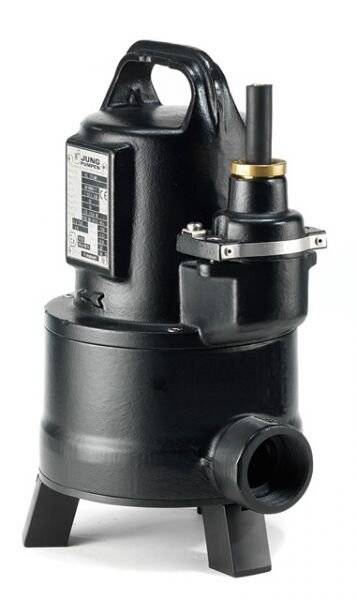

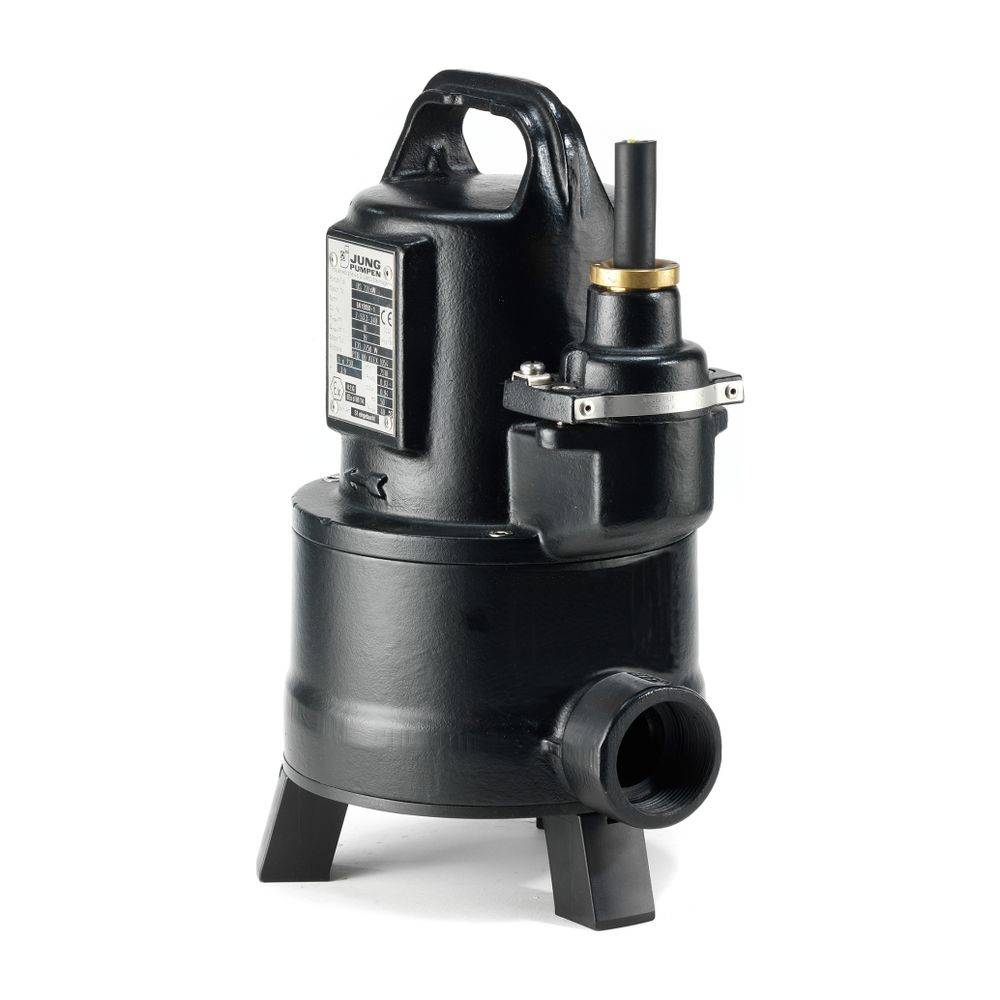

Jung Pumpen Schmutzwasserpumpe US 73 D 400V, Explosionsschutz ohne Schaltautomatik

Die Jung Pumpen Schmutzwasserpumpe US 73 D 400V ist eine explosionsgeschützte Tauchmotorpumpe, die für die Förderung stark verschmutzten Wassers mit Beimengungen bis 30 mm Korngröße entwickelt wurde. Sie eignet sich für faserführendes Abwasser aus Wäschereien, Gemeinschaftswaschanlagen sowie Abwasser aus Haushaltsmaschinen wie Geschirrspülern oder Waschmaschinen, auch bei Kochvorgängen. Die Pumpe ist für den Einsatz in explosionsgefährdeten Bereichen nach ATEX zertifiziert und zeichnet sich durch hohe Betriebssicherheit aus, ohne integrierte Schaltautomatik.
Wie ist die Jung Pumpen US 73 D konstruiert und welche Materialien werden verwendet?Die Pumpe verfügt über ein robustes Motorgehäuse aus Gusseisen EN-GJL-200 (GG 20) und ein Pumpengehäuse aus Gusseisen GG 25 (GJL-250), was eine lange Lebensdauer sicherstellt. Die Rotorwelle ist aus Edelstahl gefertigt und vollständig gekapselt. Laufrad und Standfüße bestehen aus Kunststoff. Die Pumpe ist vertikal einstufig mit horizontalem Druckabgang ausgeführt und besitzt eine trockenlaufsichere, mediumseitige Siliciumkarbid-Gleitringdichtung sowie motorseitig zwei Radialwellendichtringe. Eine kontrollierbare Ölkammer ermöglicht die Dichtungskontrolle. Die längswasserdicht vergossene Leitungseinführung ist auswechselbar, und die Netzleitung ist mit einem freien Ende versehen. Eine integrierte Spüleinrichtung ist ebenfalls vorhanden.
Welche technischen Eigenschaften und Leistungsdaten bietet die Pumpe?Die US 73 D arbeitet mit einer Drehzahl von 2800 1/min und einer Motorausgangsleistung (P2) von 0,6 kW. Die Bemessungsspannung liegt im Bereich von 360 bis 440 V bei einer Frequenz von 50 Hz (Drehstrom, 3 Phasen). Sie erreicht einen maximalen Volumenstrom von 22 m³/h und eine maximale Förderhöhe von 10,5 m. Die Pumpe ist für eine Umgebungstemperatur von 1 bis 40 °C und eine Mediumtemperatur im Dauerbetrieb von 1 bis 40 °C ausgelegt. Die Schutzart IP68 ermöglicht den dauerhaften Betrieb unter Wasser bis zu einer Eintauchtiefe von 10 m. Der freie Durchgang für Feststoffe beträgt 30 mm.
Welche Schutzfunktionen bietet die Pumpe?Die Schmutzwasserpumpe US 73 D ist explosionsgeschützt nach ATEX (Ex-Kennzeichnung II 2G EEx d IIB T4Gb PTB 11 ATEX 1114 X), was den Einsatz in explosionsgefährdeten Bereichen ermöglicht. Sie besitzt die Schutzart IP68, die einen umfassenden Schutz gegen das Eindringen von Staub und Wasser ermöglicht. Der Motor ist durch Wicklungsthermostate geschützt, deren Funktion durch eine passende externe Steuerung sichergestellt werden muss. Zusätzlich ist ein Überstromauslöser oder Motorschutzschalter erforderlich, um den Motor vor Überlastung zu schützen. Ein Trockenlaufschutz ist nicht integriert.
Technische Daten
Motorausgangsleistung (P2): 0,6 kW
Drehzahl: 2800 1/min
Max. Volumenstrom: 22 m³/h
Max. Förderhöhe: 10,5 m
Eintauchtiefe: 10 m
Schutzart: IP68
Bemessungsspannung: 360 - 440 V
Kabellänge: 10 m
Max. Partikelgröße: 30 mm
Gewicht: 19 kg

Die Jung Pumpen Schmutzwasserpumpe US 73 D 400V bietet eine zuverlässige Lösung für anspruchsvolle Abwasseranwendungen. Mit einer Motorausgangsleistung von 0,6 kW, einer maximalen Förderhöhe von 10,5 m und einem Volumenstrom von bis zu 22 m³/h bewältigt sie auch stark verschmutztes Wasser mit Partikeln bis 30 mm. Die explosionsgeschützte Ausführung und die robuste Gusseisenkonstruktion tragen zu einer hohen Betriebssicherheit und Langlebigkeit in industriellen und gewerblichen Umgebungen.
