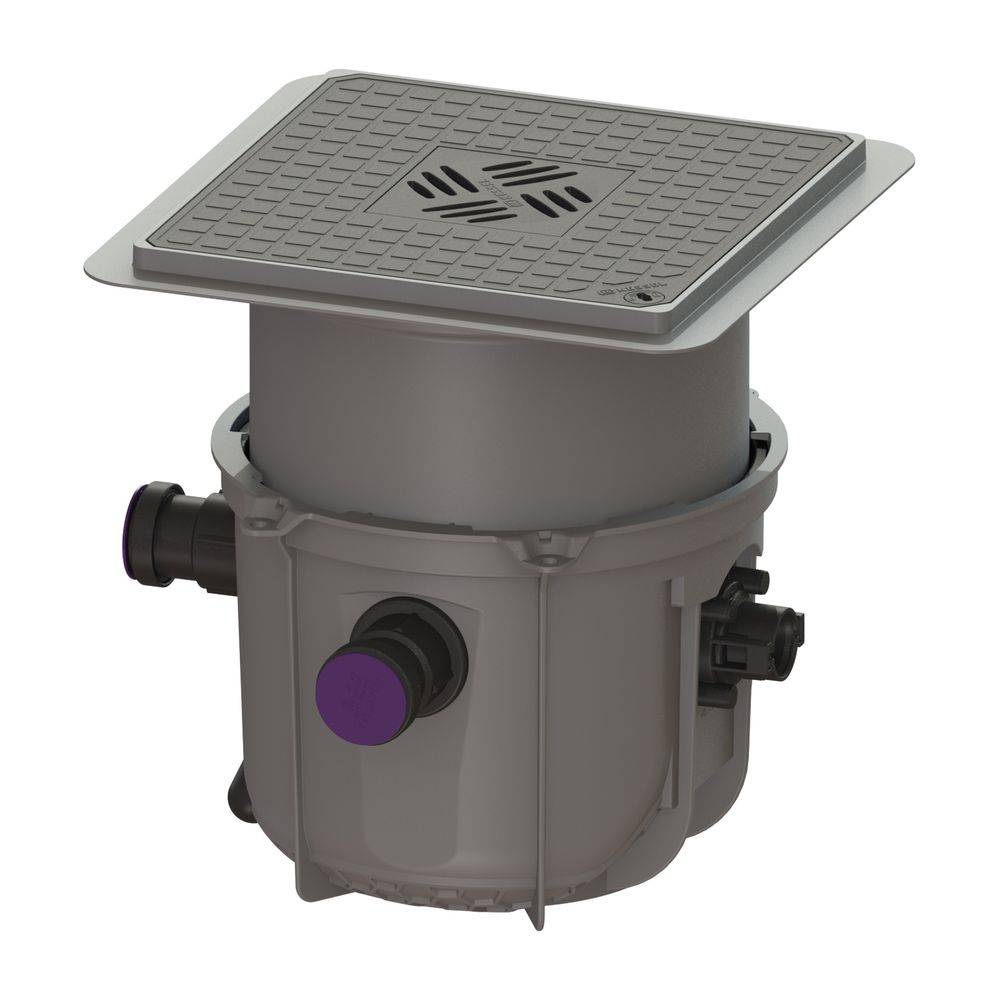

Kessel Hebeanlage Minilift L KTP 300 S1, Bodenplatte Schwarz

Die Kessel Minilift L Hebeanlage KTP 300 S1 mit Bodenplatte in Schwarz ist eine steckerfertige Kleinhebeanlage für fäkalienfreies Abwasser. Sie ist speziell für den Einbau in die Bodenplatte konzipiert und eignet sich ideal zur Abwasserentsorgung einzelner Entwässerungsgegenstände. Ausgestattet mit einer überflutbaren KTP 300 Pumpe im Betriebsart S1 und einem Schwimmerschalter, bietet sie eine zuverlässige Lösung. Die Abdeckplatte mit Schlitzrost in Schwarz rundet das Design ab.

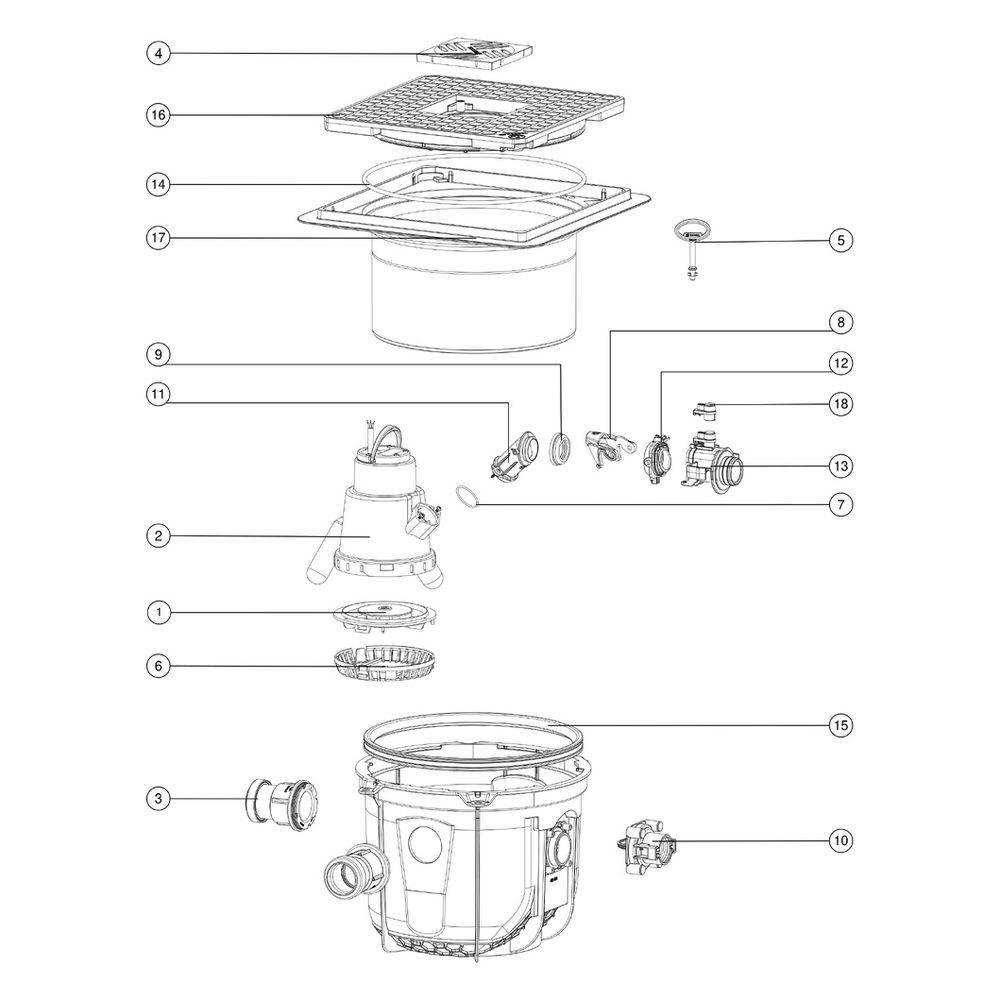

Wie ist die Minilift L Hebeanlage konstruiert und wie funktioniert sie?Die Kleinhebeanlage ist für fäkalienfreies Abwasser ausgelegt und ermöglicht die Entsorgung einzelner Entwässerungsgegenstände. Der Sammelbehälter aus robustem Kunststoff (PP) besitzt einen offenen Pumpenraum und ist beständig gegen aggressive Abwässer. Die überflutbare Pumpe mit Freistromrad und einem freien Kugeldurchgang von 10 mm ist mit einem Schwimmerschalter ausgestattet, der die Pumpensteuerung übernimmt. Dank Einhandverschlüssen kann die Pumpe einfach entnommen werden, was Wartungsarbeiten erleichtert. Ein integrierter Rückflussverhinderer verhindert das Zurückfließen des geförderten Abwassers.
Welche technischen Leistungsdaten bietet die KTP 300 Pumpe?Die KTP 300 Pumpe arbeitet mit einer Leistung von 0,34 kW (P1) und einer elektrischen Leistungsaufnahme von 0,21 kW (P2) im Dauerbetrieb (Betriebsart S1). Sie erreicht eine maximale Förderleistung von 8 m³ pro Stunde und eine maximale Förderhöhe von 6 Metern bei einer Drehzahl von 2800 U/min. Die Pumpe ist für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt und hält kurzfristig (bis zu 2 Minuten) Temperaturen bis 80 °C stand. Die Schutzart beträgt IP 68 (bis 3 Meter Eintauchtiefe). Die Stromversorgung erfolgt über eine 230 V Stecker Typ F, 2-polig Verbindung mit einer 5 Meter langen Anschlussleitung vom Typ H07RN-F 3G 1,0 mm2. Die erforderliche Absicherung der Pumpe beträgt C 16 A bei einem Nennstrom von 1,6 A.
Wie erfolgt der Einbau und welche Merkmale hat die Abdeckung?Die Hebeanlage ist für den Einbau in die Bodenplatte vorgesehen und wird vormontiert geliefert, sodass lediglich die bauseitige Endmontage der Verbindungsteile erforderlich ist. Die Abdeckung besteht aus schwarzem Kunststoff und ist mit einem Schlitzrost versehen. Sie misst 366 mm in Breite und Länge und entspricht der Belastungsklasse K 3 nach EN 1253-1. Das Lock & Lift Verriegelungssystem ermöglicht eine einfache und sichere Handhabung der Abdeckung.

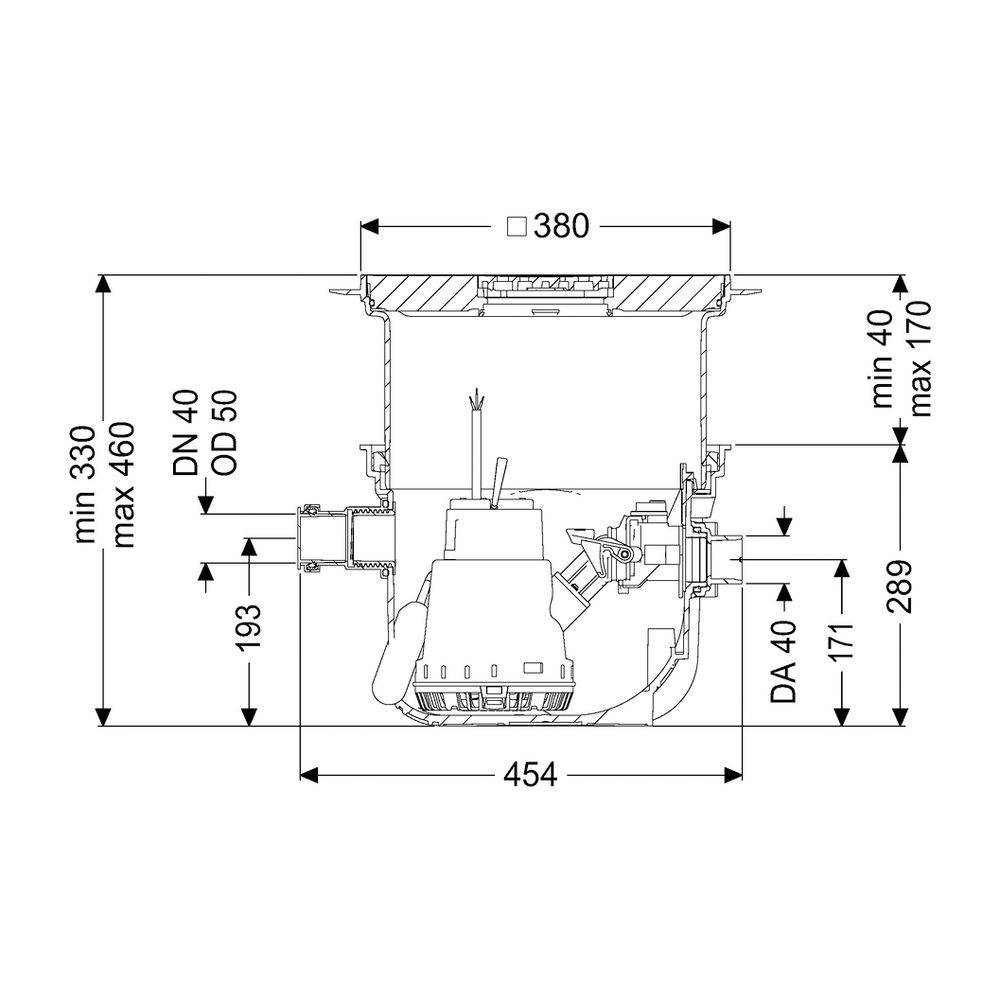

Welche Spezifikationen weist der Behälter auf?Der Sammelbehälter der Hebeanlage bietet ein Nutzvolumen von 7 Litern. Der Druckabgang hat eine Nennweite (DN) von 32 und einen Außendurchmesser (DA) von 40 mm. Der Zulauf weist eine Nennweite (DA) von 60 mm und eine Nennweite (DN) von 50 auf.
Welche Normen und Sicherheitsmerkmale sind integriert?Die Hebeanlage entspricht der Norm EN 12050-2 für fäkalienfreies Abwasser. Eine integrierte Temperaturüberwachung der Pumpe unterstützt den sicheren Betrieb.
Technische Daten
Anlagenart: Einzelanlage
Abwasserart: fäkalienfrei
Einbausituation: Einbau in die Bodenplatte
Nutzvolumen Sammelbehälter: 7 l
Förderleistung max.: 8 m³/h
Förderhöhe max.: 6 m
Leistung P1: 0,34 kW
Betriebsart: S1
Belastungsklasse Abdeckung: K 3 (EN 1253-1)
Schutzart Pumpe: IP 68 (3m)

Die Kessel Minilift L Hebeanlage KTP 300 S1 bietet eine zuverlässige und effiziente Lösung für die Entsorgung fäkalienfreien Abwassers einzelner Entwässerungsgegenstände. Mit ihrer Leistung von 0,34 kW, einer maximalen Förderleistung von 8 m³/h und einer Förderhöhe von 6 m ist sie für diverse Anwendungen geeignet. Das Nutzvolumen von 7 Litern und die robuste Bauweise stellen eine langlebige Funktion sicher. Die einfache Installation in die Bodenplatte und die wartungsfreundliche Pumpe machen diese Hebeanlage zu einer praktischen Wahl.
