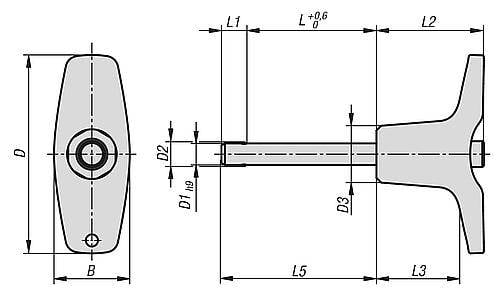

KUGELSPERRBOLZEN MIT T-GRIFF, D1=16, L=70, L1=13,1, L5=83,1, EDELSTAHL, KOMP:THERMOPLAST SCHWARZGRAU RAL7021
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Bolzen
Material
Edelstahl
Länge
70 mm
Abm.
(Ø x L) 16 mm x 70 mm
Inhalt
1 St.
Datenblatt (PDF)
1 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
37,13 €
3
1% = 0,33 €
36,80 €
10
2% = 0,65 €
36,48 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (37,13 € / Stück)
37,13 €
zzgl. MwSt.
& Nur noch 1 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produkt-Art
Bolzen
- Material
Edelstahl
- Abm.
(Ø x L) 16 mm x 70 mm
- Länge
70 mm
- Inhalt
1 St.
- Material-Eigenschaft
blank
- Durchmesser
16 mm
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 807571741 KUGELSPERRBOLZEN MIT T-GRIFF, D1=16, L=70, L1=13,1, L5=83,1, EDELSTAHL, KOMP:THERMOPLAST SCHWARZGRAU RAL7021
Beschreibung
Werkstoff:Griff Thermoplast.
Druckknopf 1.4305.
Bolzen Edelstahl 1.4305.
Kugeln Edelstahl 1.4125.
Druckfeder Edelstahl 1.4310.
Ausführung:Griff schwarzgrau oder verkehrsrot RAL 3020.
Edelstahl blank.
Bestellbeispiel:K0792.204606050
(Länge L mit angeben, z.B. 050 für L = 50 mm)
Hinweis:Kugelsperrbolzen dienen zum schnellen und einfachen Fixieren und Verbinden von Teilen und Werkstücken. Durch Drücken des Druckknopfes können die beiden Kugeln entriegelt und somit die zu verbindenden Teile abgesteckt werden. Wird der Druckknopf losgelassen, verriegeln die Kugeln die Verbindung sicher. Die Kugelsperrbolzen können nach Bedarf mit einem Halteseil versehen werden.
Scherkraft zweischnittig (F) = S · τ aB max.
Bei den Angaben zur Scherkraft handelt es sich um die theoretische Bruchlast.
Es sind unverbindliche Richtwerte ohne Berücksichtigung von Sicherheitsfaktoren und unter Ausschluss jeglicher Haftung. Die angegebenen Werte dienen ausschließlich der Information und stellen keine rechtsverbindliche Zusicherung von Eigenschaften dar.
Die Belastungswerte sind in Anlehnung an die DIN 50141 rechnerisch ermittelt worden. Ob der Kugelsperrbolzen für die jeweilige Anwendung geeignet ist, muss jeder Anwender individuell ermitteln.
Unterschiedlichste Werkstoffe, an denen die Kugelsperrbolzen eingesetzt werden, Witterungsbedingungen, sowie Verschleiß können die ermittelten Werte beeinflussen.
Zubehör:Aufnahmebuchsen für Kugelsperrbolzen K0724
Sicherungs-Spiralkabel K0367
Halteseile mit Öse K0367
Schlüsselring K0367
