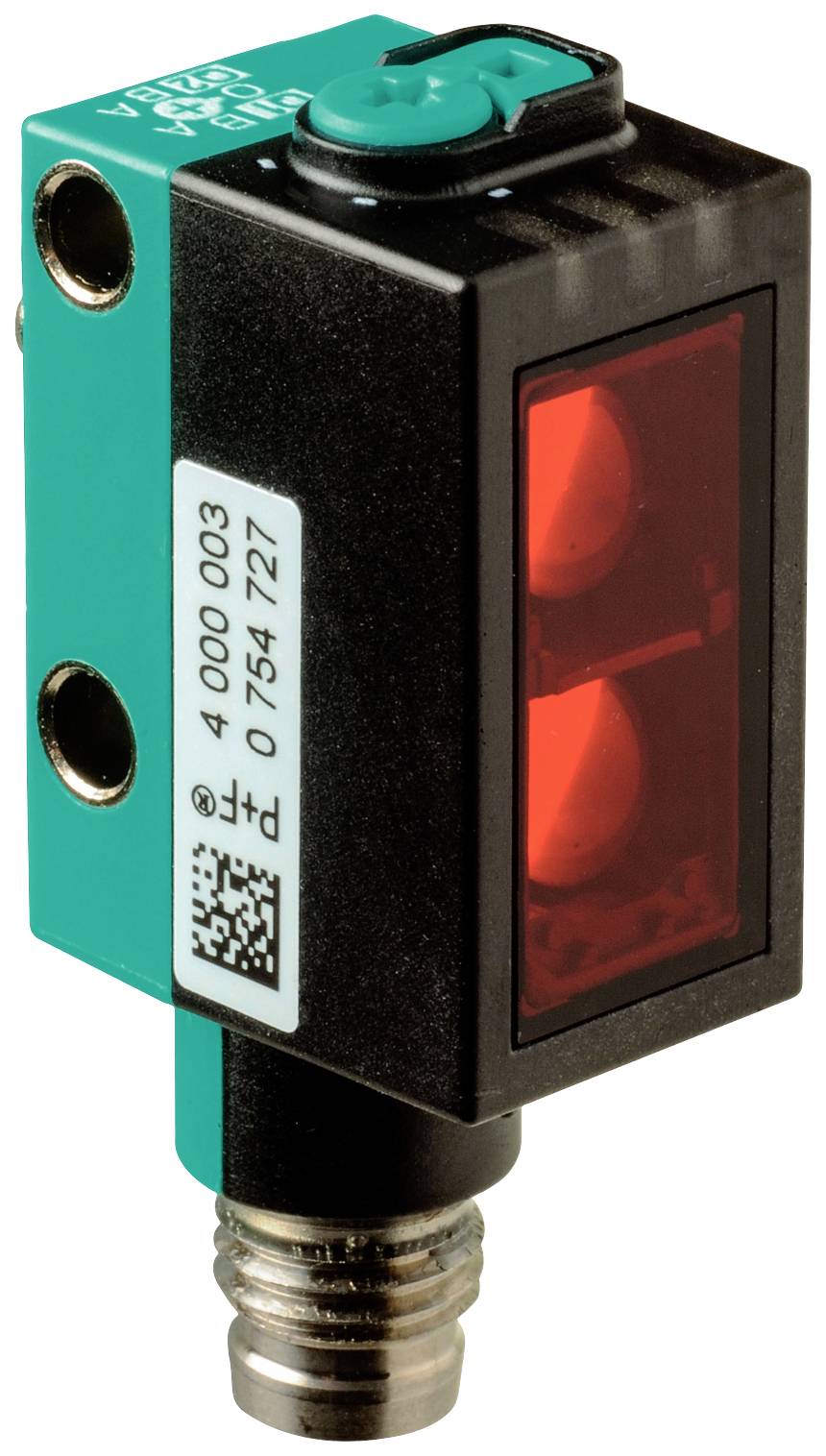

Pepperl+Fuchs OMT150-R101-EP-IO-V3-L Abstandssensor 1 St. Reichweite max. (im Freifeld): 150 mm (L x B x H) 18.3 x 13.9
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Abstandssensor
Betriebsspannung min.
10 V/DC
Betriebsspannung max.
30 V/DC
Max. Reichweite im Freifeld
150 mm
Typ
OMT150-R101-EP-IO-V3-L
Datenblatt (PDF)
50 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
336,89 €
2
1% = 3,37 €
333,52 €
3
2% = 6,74 €
330,15 €
5
3% = 10,10 €
326,79 €
10
4% = 13,47 €
323,42 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (336,89 € / Stück)
336,89 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
382,35 €
zzgl. MwSt.
Technische Daten
- Distanzsensor - Art-Nr. 267075-100222
- Produkt-Art
Abstandssensor
- Typ
OMT150-R101-EP-IO-V3-L
- Inhalt
1 St.
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Kontaktart
1 Schließer
- Schaltspannung (max.)
30 V/DC
- Schaltstrom (max.)
100 mA
- Sendertyp
Laserdiode
- Strahldurchmesser
2 mm
- Laser-Klasse
1
- Ausgänge
PNP
NPN
- Auflösung
0.1 mm
- Reichweite min. (im Freifeld)
60 mm
150 mm
IP67
IP69
IP69K
- Min. Temperatur
10 °C
- Max. Temperatur
60 °C
- Länge
18.3 mm
- Breite
13.9 mm
- Höhe
41.4 mm
- Abm.
(L x B x H) 18.3 x 13.9 x 41.4 mm
- Gewinde-Typ Anschlussseite
M8 x 1
- Herst.-Teilenr.
267075-100222
- Polzahl
3
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2627643 Pepperl+Fuchs OMT150-R101-EP-IO-V3-L Abstandssensor 1 St. Reichweite max. (im Freifeld): 150 mm (L x B x H) 18.3 x 13.9
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2627643 Pepperl+Fuchs OMT150-R101-EP-IO-V3-L Abstandssensor 1 St. Reichweite max. (im Freifeld): 150 mm (L x B x H) 18.3 x 13.9
Beschreibung
Lichtsender: Laserdiode, Lichtart: rot, Wechsellicht, Signalausgang: 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt, überspannungsfest, Schnittstellentyp: IO-Link ( über C/Q = Pin 4 ), Schaltungsart: Der Auslieferungszustand ist: C/Q - Pin4: NPN Schließer, PNP Öffner, IO-Link , Anschluss: Gerätestecker M8 x 1, 3-polig, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: 10 ... 60 °C (50 ... 140 °F)
Ausführung
- Allgemeine Daten
- Messbereich: 60 ... 150 mm
- Referenzobjekt: Standardweiß, 100 mm x 100 mm
- Lichtsender: Laserdiode
- Lichtart: rot, Wechsellicht
- Laserkenndaten
- Hinweis: LASERLICHT , NICHT IN DEN STRAHL BLICKEN
- Laserklasse: 1
- Wellenlänge: 680 nm
- Strahldivergenz: > 5 mrad d63 d63 < 1 mm im Bereich 50 mm ... 250 mm
- Impulsdauer: 3 µs
- Wiederholrate: ca. 3 kHz
- max. Puls Energie: 15,2 nJ
- Winkelabweichung: max. +/- 1,5 °
- Lichtfleckdurchmesser: ca. 2 mm im Abstand von 150 mm
- Öffnungswinkel: ca. 1 °
- Fremdlichtgrenze: EN 60947-5-2 : 30000 Lux
- Auflösung: 0,1 mm
- Kenndaten funktionale Sicherheit
- MTTFd: 560 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: LED grün: | statisch an - Power-On | blinkend (4 Hz) - Kurzschluss | blinkend mit kurzer Unterbrechung (1 Hz) - IO-Link Modus
- Funktionsanzeige: LED gelb:statisch an - Schaltausgang aktivstatisch aus - Schaltausgang inaktiv
- Bedienelemente: Teach-In-Taste
- Bedienelemente: 5-stufiger Drehschalter zur Auswahl der Betriebsmodi
- Elektrische Daten
- Betriebsspannung: 10 ... 30 V DC
- Welligkeit: max. 10 %
- Leerlaufstrom: < 25 mA bei 24 V Versorgungsspannung
- Schutzklasse: III
- Schnittstelle
- Schnittstellentyp: IO-Link ( über C/Q = Pin 4 )
- Geräteprofil: Smart Sensor
- Übertragungsrate: COM2 (38,4 kBit/s)
- IO-Link Version: 1.1
- Min. Zykluszeit: 3 ms
- Prozessdatenbreite: Prozessdaten Eingang 3 ByteProzessdaten Ausgang 2 Bit
- SIO-Mode Unterstützung: ja
- Geräte ID: 0x110906 (1116422)
- Kompatibler Masterport-Typ: A
- Ausgang
- Schaltungsart: Der Auslieferungszustand ist: | C/Q - Pin4: NPN Schließer, PNP Öffner, IO-Link |
- Signalausgang: 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt, überspannungsfest
- Schaltspannung: max. 30 V DC
- Schaltstrom: max. 100 mA , ohmsche Last
- Gebrauchskategorie: DC-12 und DC-13
- Spannungsfall: ≤ 1,5 V DC
- Ansprechzeit: 2 ms
- Konformität
- Kommunikationsschnittstelle: IEC 61131-9
- Produktnorm: EN 60947-5-2
- Lasersicherheit: EN 60825-1:2014
- Messgenauigkeit
- Temperaturdrift: 0,05 %/K
- Aufwärmzeit: 5 min
- Reproduzierbarkeit: ≤ 1 %
- Linearitätsfehler: ± 1 %
- Zulassungen und Zertifikate
- UL-Zulassung: E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
- FDA-Zulassung: IEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007
- Umgebungsbedingungen
- Umgebungstemperatur: 10 ... 60 °C (50 ... 140 °F)
- Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
- Mechanische Daten
- Gehäusebreite: 13,9 mm
- Gehäusehöhe: 41,4 mm
- Gehäusetiefe: 18,3 mm
- Schutzart: IP67 / IP69 / IP69K
- Anschluss: Gerätestecker M8 x 1, 3-polig
- Material
- Gehäuse: PC (Polycarbonat)
- Lichtaustritt: PMMA
- Masse: ca. 10 g
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Distanzsensor OMT150-R101-EP-IOV3L, Verpackungseinheit: 1 Stk., EAN: 4050143325047
