Pepperl+Fuchs Sensor Induktiv NRB20-L3-A2-V1 306534-0103 M12 bündig PNP kaufen

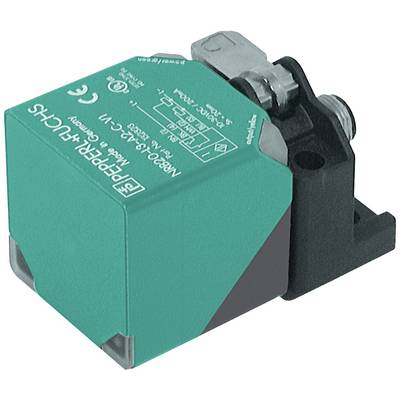

Ein grüner Näherungssensor von Pepperl+Fuchs mit technischen Markierungen und Anschlussklemme, verwendet zur Objekterkennung.

Abbildung ähnlich

Produkt-Art

Sensor

Betriebsspannung max.

30 V/DC

Kontaktart

Antivalent

Schaltabstand (max.)

20 mm

Ausgänge

PNP

Datenblatt (PDF)

Lieferung Mi., 14. Okt.

50 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (84,93 € / Stück)

84,93 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Di., 1. Dez. 2026

4,95 € Versand

Versand

84,03 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Induktiver Sensor - Art-Nr. 306534-0103

Produkt-Art: Sensor

Typ: NRB20-L3-A2-V1

Betriebsspannung min.: 10 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 10 - 30 V/DC

Kontaktart: Antivalent

Schaltabstand (max.): 20 mm

Ausgänge: PNP

Gehäusematerial: GD-ZnAl4Cu1

Ausführung: Induktiv

Material-Eigenschaft: glasfaserverstärkt

Einbauart: bündig

Baugröße: M12

Anschluss: Stecker M12, 4 polig

Besonderheiten: LED-Anzeige

Min. Temperatur: -25 °C

Max. Temperatur: 70 °C

: IP67

Inhalt: 1 St.

Kabellose Ladefunktion: Nein

Schalt-Frequenz: 440 Hz

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2628473 Pepperl+Fuchs Sensor Induktiv NRB20-L3-A2-V1 306534-0103 M12 bündig PNP

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2628473 Pepperl+Fuchs Sensor Induktiv NRB20-L3-A2-V1 306534-0103 M12 bündig PNP

Beschreibung

Schaltabstand: 20 mm, Einbau: bündig, Schaltfunktion: Antivalent, Ausgangstyp: PNP, Betriebsspannung: 10 ... 30 V DC, Betriebsstrom: 0 ... 200 mA

Ausführung

Allgemeine Daten
Schaltfunktion: Antivalent
Ausgangstyp: PNP
Schaltabstand: 20 mm
Einbau: bündig
Ausgangspolarität: DC
Gesicherter Schaltabstand: 0 ... 16,2 mm
Realschaltabstand: 18 ... 22 mm typ. 20 mm
Reduktionsfaktor rAl: 1
Reduktionsfaktor rCu: 1
Reduktionsfaktor rV2A (1.4301) : 1
Reduktionsfaktor rSt37: 1
Ausgangsart: 4-Draht
Kenndaten
Betriebsspannung: 10 ... 30 V DC
Schaltfrequenz: 0 ... 440 Hz
Hysterese: 3 ... 15 %
Verpolschutz: verpolgeschützt
Kurzschlussschutz: taktend
Spannungsfall: ≤ 2,5 V
Betriebsstrom: 0 ... 200 mA
Reststrom: 0 ... 0,5 mA typ. 0,01 mA
Leerlaufstrom: ≤ 25 mA
Bereitschaftsverzug: 15 ms
Magnetisches Gleichfeld: 200 mT
Magnetisches Wechselfeld: 200 mT
Betriebsspannungsanzeige: LED, grün
Schaltzustandsanzeige: LED, gelb
Kenndaten funktionale Sicherheit
MTTFd: 1123 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Normen- und Richtlinienkonformität
Normenkonformität
Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Zulassungen und Zertifikate
Schutzklasse: II
Bemessungsisolationsspannung: 60 V
Bemessungsstoßspannungsfestigkeit: 800 V
UL-Zulassung: cULus Listed, General Purpose
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Umgebungsbedingungen
Umgebungstemperatur: -25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Anschlussart: Gerätestecker M12 x 1 , 4-polig
Gehäusematerial: GD-ZnAl4Cu1, beschichtet | Befestigungsflansch PA6-GF35
Stirnfläche: PA 6 Grivory GVN-35H
Schutzart: IP67
Masse: 180 g

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Induktiver Sensor NRB20-L3-A2-V1, Verpackungseinheit: 1 Stk., EAN: 4050143378180
