Phoenix Contact 1708136 Doppelstockklemme 1.00 mm² Polzahl 24 Grün 50 St. kaufen

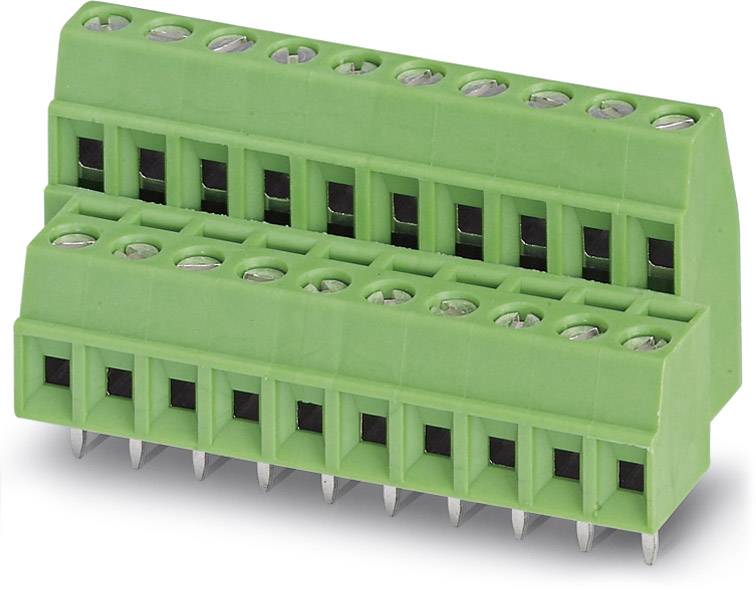

Ein grüner, zweireihiger Steckverbinder mit mehreren Anschlüssen und Metallkontakten, geeignet für elektronische Verbindungen.

Abbildung ähnlich

Produkt-Art

Doppelstockklemme

3.81 mm

Polzahl je Reihe

Polzahl

Anschluss

Schraubklemme

Datenblatt (PDF)

Lieferung Mi., 30. Sept.

8 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (7,21 € / Stück)

360,50 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 8 Set(s) verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

MKKDS 1/12-3,81 - Leiterplattenklemme

MKKDS 1/12-3,81
Industrieverpackung mit 50 Stück

Technische Daten

Höhe: 16.2 mm, Anzahl der elektrischen Anschlüsse: 24 , Anzahl der Etagen: 2 , Rastermaß der Anschlüsse: 3.81 mm, Winkel Leiterplatte/Leiteranschluss: sonstige , Bemessungsstrom In: 8 A, Bemessungsspannung: 200 V, Bemessungsstoßspannung: 2.5 kV, Überspannungskategorie: III , Verschmutzungsgrad: 2 , Anschlussart Leiter: Schraubanschluss , Anschließbarer Leiterquerschnitt eindrähtig: 0.14 mm², Anschließbarer Leiterquerschnitt eindrähtig: 1.5 mm², Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25 mm², Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.5 mm², Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 1 mm², Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.14 mm², Anschließbarer Leiterquerschnitt mehrdrähtig: 0.14 mm², Anschließbarer Leiterquerschnitt mehrdrähtig: 0.5 mm², Werkstoff der Anschlussoberfläche: Zinn , Durchmesser Anschlusspin: 1.1 mm, Länge des Pins: 3.5 mm, Werkstoff des Isolierkörpers: sonstige , Gehäusefarbe: grün , Brennbarkeitsklasse des Isolierstoffs nach UL94: V0 , Betriebstemperatur: 105 °C, Betriebstemperatur: -40 °C, Art der Leiterplattenbefestigung: Anschlusskontakt , Art der Banderolierung: Karton (für SMD)

Typ: MKKDS 1/12-3,81

Produkt-Art: Doppelstockklemme

Besonderheiten: mit Zughülse

RM: 3.81 mm

Polzahl je Reihe: 12

Polzahl: 24

Serie: MKKDS

Abisolierlänge (max.): 5.00 mm

Anschluss: Schraubklemme
Print

Nennstrom: 8 A

Querschnitt flexibel (min.): 0.14 mm²

Nennstrom - gerundet: 8 A

Querschnitt starr (min.): 0.14 mm²

Querschnitt flexibel (max.): 1.00 mm²

Querschnitt starr (max.): 1.50 mm²

AWG min.: 26

Steckrichtung: Waagerecht zur Leiterplatte

AWG max.: 16

Kontaktmaterial: verzinnt

Herstellerfarbe: Grün

Betätigungsrichtung: Senkrecht zur Leiterplatte

Herst.-Teilenr.: 1708136

Industrieverpackung: Ja

Inhalt: 50 St.

Nennspannung: 200 V

Breite: 47.62 mm

Höhe: 19.70 mm

Länge: 16.30 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 788629 Phoenix Contact 1708136 Doppelstockklemme 1.00 mm² Polzahl 24 Grün 50 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 788629 Phoenix Contact 1708136 Doppelstockklemme 1.00 mm² Polzahl 24 Grün 50 St.

Beschreibung

Printklemme, Nennstrom: 8 A, Nennspannung: 200 V, Rastermaß: 3,81 mm, Polzahl: 12, Anschlussart: Schraubanschluss, Montage: Löten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün
