Schneider Electric LC1D09AP7 Leistungsschütz 3 Schließer Piece 1 St. kaufen

Ein schwarzer Schütz von Schneider Electric mit grünem Etikett 'TeSys'. Mehrere Anschlüsse sind sichtbar, darunter ein QR-Code.

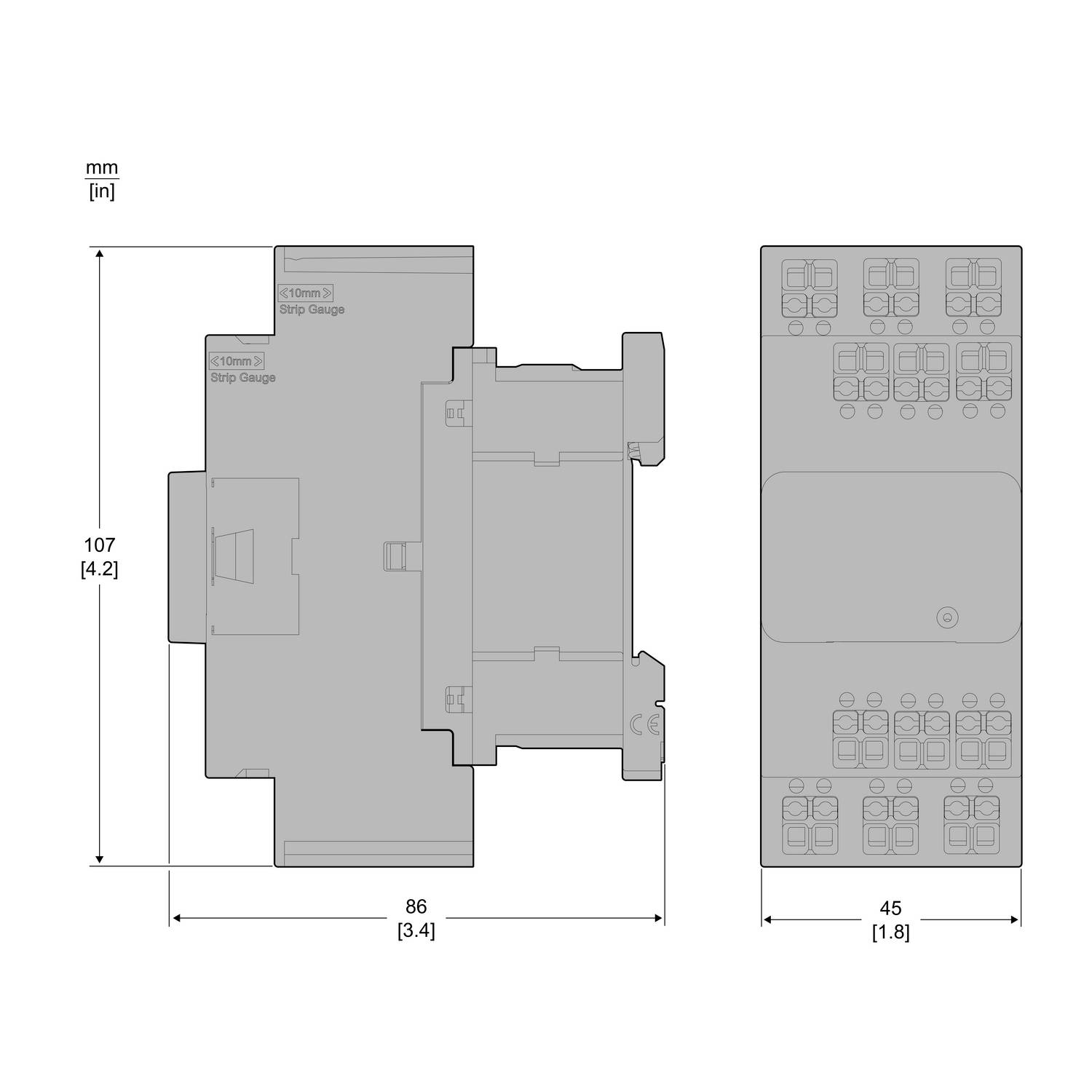

Technische Zeichnung eines Gerätes mit Abmessungen: links 107 mm hoch und 86 mm breit, rechts 45 mm breit. Anzeigen für Klemmen.

1/2

Produkt-Art

Leistungsschütz

Polzahl

3polig

Anschluss

Snap-In

Verpackungsart

Piece

Typ

LC1D09AP7

Datenblatt (PDF)

Lieferung Mi., 30. Sept.

350 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (35,29 € / Stück)

40,33 €

-12 %

35,29 €

zzgl. MwSt.

nur 7,50 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leistungsschütz LC1D 3p, +1S+1Ö, 4 kW, 9 A, 400 V AC3, Spule 230 V AC, SNAP IN

TeSys Deca Schütze und Motorschutzschalter mit innovativer SNAP IN Anschlusstechnik
Die SNAP IN Anschlussklemme schließt mit einem Klick, sobald der Leiter korrekt eingeführt ist
Optische und haptische Rückmeldung der Verdrahtung
Flexible und starre Leiter können ohne Aderendhülse eingeführt werden
Werkzeuglos und intuitiv bedienbar
Sichere Verdrahtung auch bei starken Vibrationen, kein Nachziehen erforderlich
"Ready to Robot" z. B. für den automatisierten Schaltschrankbau

Technische Daten

Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 230 VSpannungsart zur Betätigung: ACAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: sonstigeBetriebsspannung bei AC 50 Hz: 440 VBetriebsspannung bei AC 60 Hz: 440 VBemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 ABemessungsbetriebsleistung bei AC-3, 400 V: 4 kWAnzahl der Hilfskontakte als Schließer: 1Anzahl der Hilfskontakte als Öffner: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 107 mmTiefe: 86 mmVerpackungseinheit: 1 StückMaße (cm): 115 × 105 × 50Bruttogewicht: 0,407 kg, Nettogewicht: 0,407 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: LC1D09AP7

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 1 Wechsler

Steuerspannung (min.): 230 V/AC

Steuerspannung (max.): 230 V/AC

Steuerspannungs-Bereich: 230 - 230 V/AC

Schaltspannung (max.): 440 V/AC

Dauerstrom (max.): 25 A

Anschluss: Snap-In

: IP20

Breite: 45 mm

Höhe: 107 mm

Tiefe: 86 mm

Abm.: (B x H x T) 45 x 107 x 86 mm

Inhalt: 1 St.

: 45 mm

: 107 mm

: 86 mm

: FALSE

: 4 kW

: 3

: 0

: 1

: 1

: 9 A

: 25 A

: 230-230 V

: 230-230 V

: sonstige

: 440-440 V

: 440-440 V

: AC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3412577 Schneider Electric LC1D09AP7 Leistungsschütz 3 Schließer Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3412577 Schneider Electric LC1D09AP7 Leistungsschütz 3 Schließer Piece 1 St.

Beschreibung

Leistungsschütz TeSys DECA. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A, Spule 230 V AC. Abmessung (BxHxT) 45x107x86 mm, Gewicht 0,32 kg. Kategorie AC-3, AC-1, AC-4. ohne integriertes Beschaltungsmodul. Schnelle, sichere und wartungsfreie Stromverbindung mit SNAP IN Anschlussklemme. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Mit der SNAP IN Federklemme kann ein Leiter in nur einer Sekunde angeschlossen werden. Das ist eine Zeitersparnis von 96 Prozent im Vergleich zu etwa 30 Sekunden bei Schraubverbindungen. Auch gegenüber Federzugklemmen und Push-In-Systemen ist die Verdrahtung mit SNAP IN um bis zu 88 Prozent schneller
