Siemens 3RH2911-2HA22 Hilfsschalterblock Sofortschaltend steckbar Passend für Marke (Relais): Siemens Piece 1 St. kaufen

Ein blaues elektrisches Steckmodul mit mehreren Anschlüssen und einem kleinen Kippschalter. Oben sind die Begriffe 'NC' und 'NO' markiert.

Abbildung ähnlich

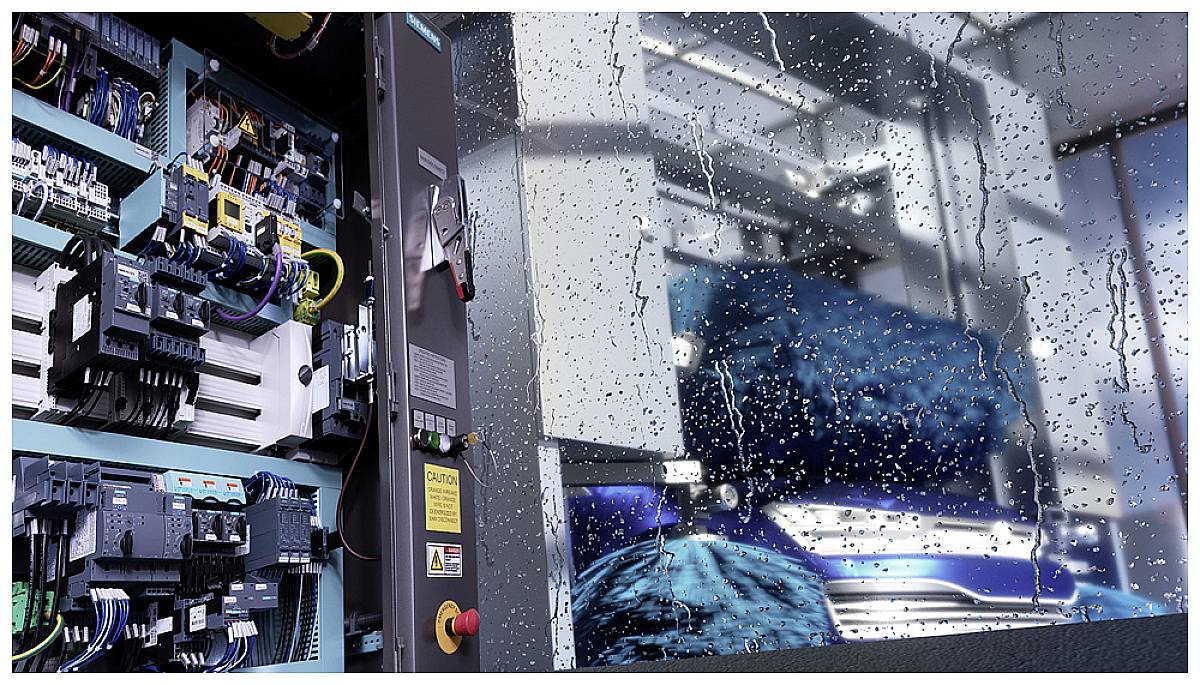

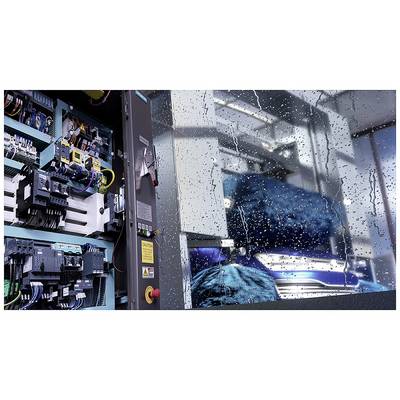

Ein offener Schaltschrank mit komplexer Elektronik im Inneren. Im Hintergrund ist durch ein regennasses Fenster eine Maschine sichtbar.

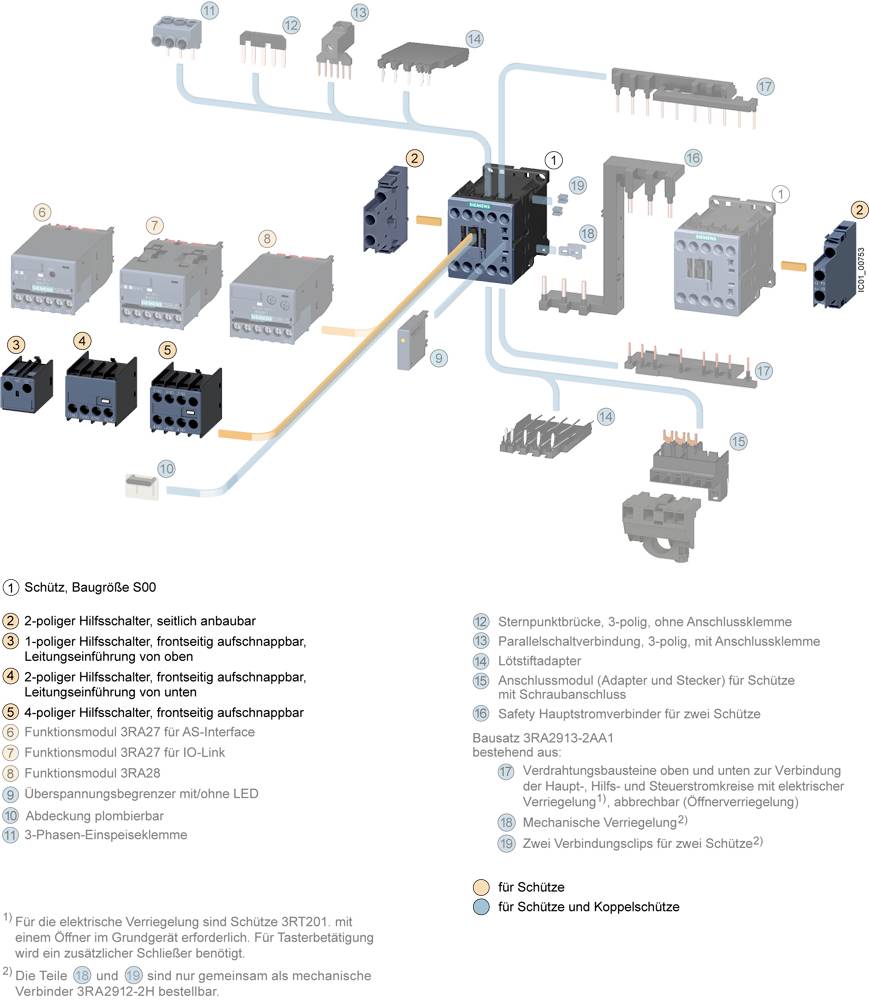

'Schütz, Baugröße 500' mit zwölf nummerierten Komponenten. Hauptkomponenten sind Schütze, Hilfsschalter und Funktionsmodul. Verbindungen und Anbauoptionen hervorgehoben.

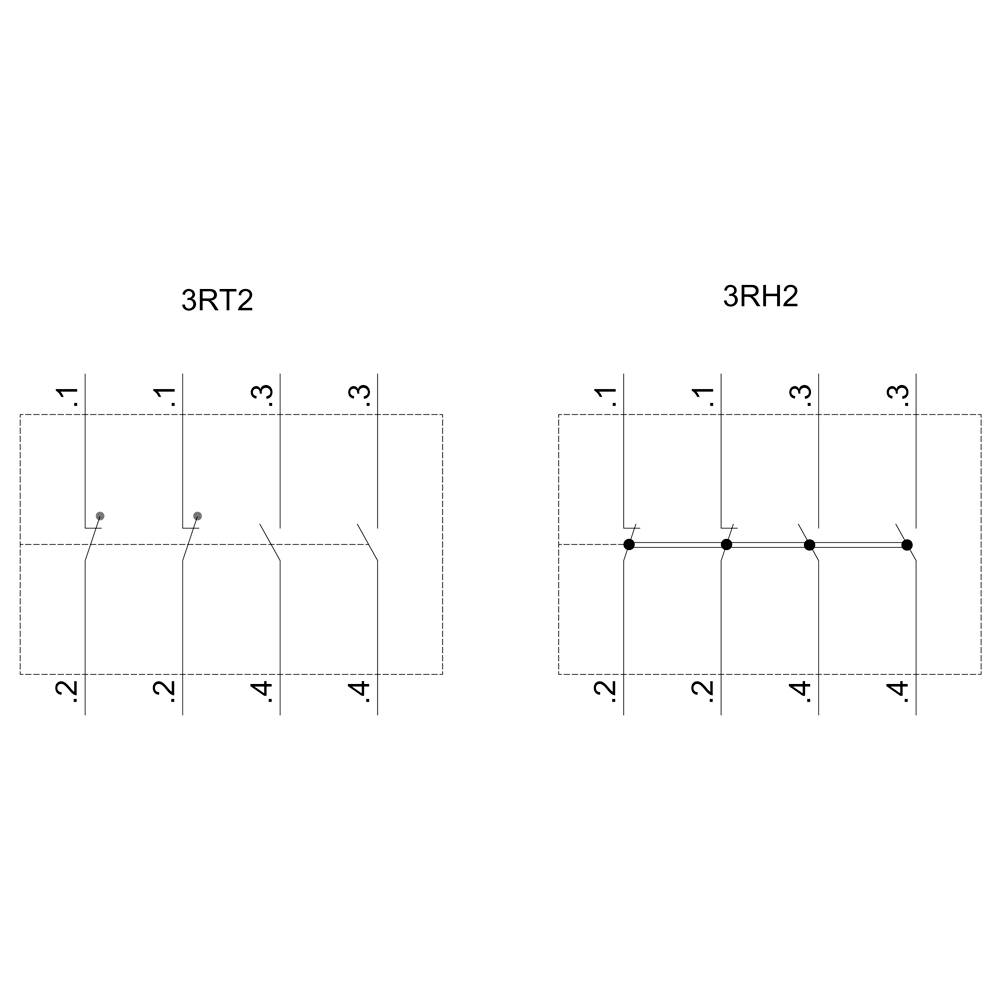

Technische Zeichnung zweier elektrischer Schaltpläne mit Bezeichnungen '3RT2' und '3RH2'. Beide zeigen Anschlussbelegungen. Links sind drei Schalter, rechts fünf.

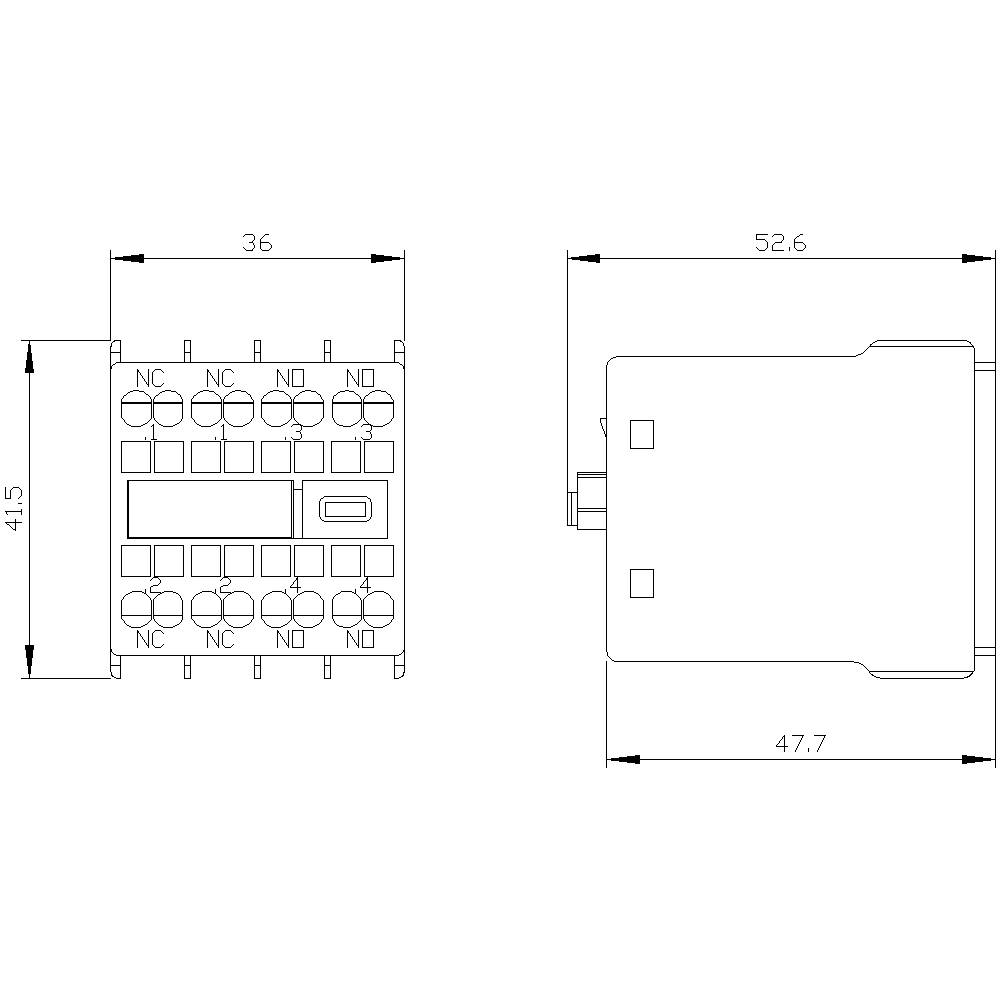

Technische Zeichnung eines elektrischen Relais mit Maßangaben in Millimetern. Zeigt Front- und Seitenansicht des Relais.

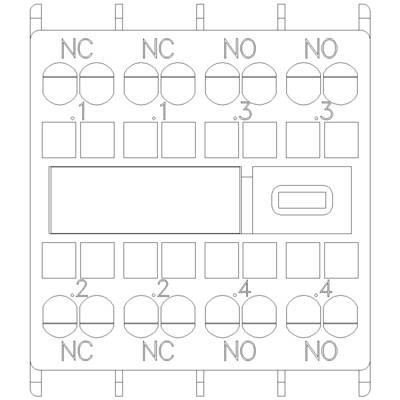

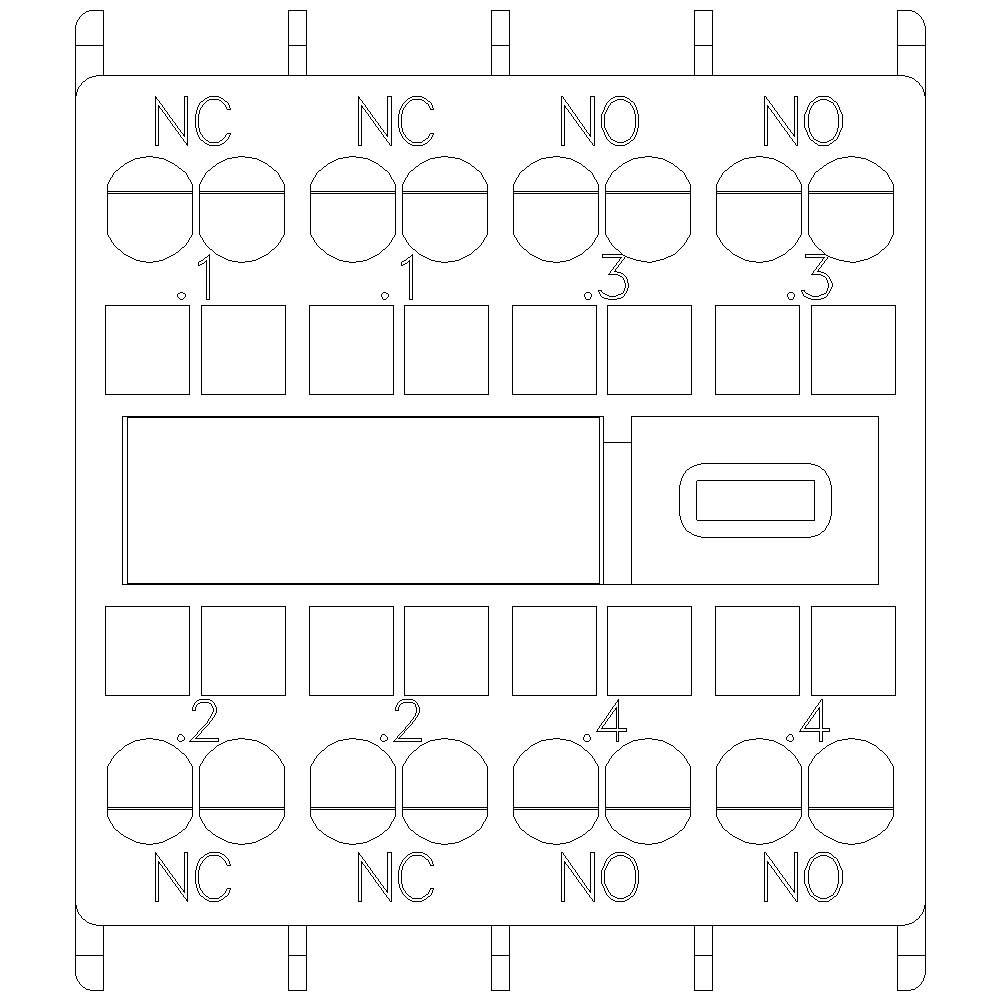

Diagramm eines Relais mit Anschlüssen. Beschriftungen 'NC' für normalerweise geschlossen und 'NO' für normalerweise offen. Nummerierte Anschlusspunkte.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschalterblock

Anschluss

Federzuganschluss

Verpackungsart

Piece

Typ

3RH2911-2HA22

Baugröße

S00

Datenblatt (PDF)

Lieferung Mi., 30. Sept.

3 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

15,89 €

zzgl. MwSt.

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Sofort-Lieferung Di., 29. Sept.

10 Stück

4,95 € Versand

Versand

21,30 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Hilfsschalter 2S+2Ö Strombahnen:1Ö, 1S für Hilfs-/Motorschütze S00/S0

Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 6 A
Anzahl der Kontakte als Wechsler: 0
Anzahl der Kontakte als Öffner: 2
Anzahl der Kontakte als Schließer: 2
Fassung: ohne
Anzahl der Fehlersignalschalter: 0
Montageart: sonstige
Ausführung des elektrischen Anschlusses: Federzuganschluss

Technische Daten

Baugröße: S00, S0, S2, S3

Verpackungsart: Piece

Produkt-Art: Hilfsschalterblock

Typ: 3RH2911-2HA22

Baugröße: S00

Schaltungsart: Sofortschaltend

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: steckbar

Montageart: Schnappbefestigung

Anschluss: Federzuganschluss

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 36 mm

Höhe: 41.5 mm

Tiefe: 47.7 mm

Abm.: (B x H x T) 36 x 41.5 x 47.7 mm

Inhalt: 1 St.

RoHS-konform: Ja

: sonstige

: aufsteckbar

: ohne

: 6 A

: Federzuganschluss

: 0

: 2

: 2

: 0

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1699250 Siemens 3RH2911-2HA22 Hilfsschalterblock Sofortschaltend steckbar Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1699250 Siemens 3RH2911-2HA22 Hilfsschalterblock Sofortschaltend steckbar Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Hilfsschalter, frontseitig, 2 S + 2 Ö, .1/.2, .1/.2, .3/.4, .3/.4, Strombahn: 1 Ö, 1 Ö, 1 S, 1 S, Federzuganschluss, für Schütze 3RT2 und Hilfsschütze 3RH2 Hilfsschalter SIRIUS 3RH29 zur Erweiterung der Hilfskontakte im Steuerstromkreis.
Die frontseitigen Hilfsschalter 3RH29 können ohne Werkzeug baugrößenunabhängig auf die Schütze 3RT2 und Hilfsschütze 3RH2 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschalterblock 2S+2Ö,Bgr.S00,S0 3RH2911-2HA22, Verpackungseinheit: 1 Stk., EAN: 4011209829558

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
