Siemens 3TG1010-1AC2 Motorschütz 4 Schließer 4 kW 1 St. kaufen

Ein schwarzer Siemens-Schütz zur Steuerung elektrischer Schaltungen. Sichtbar sind Anschlussklemmen und eine Aufschrift mit 'A1+'.

Abbildung ähnlich

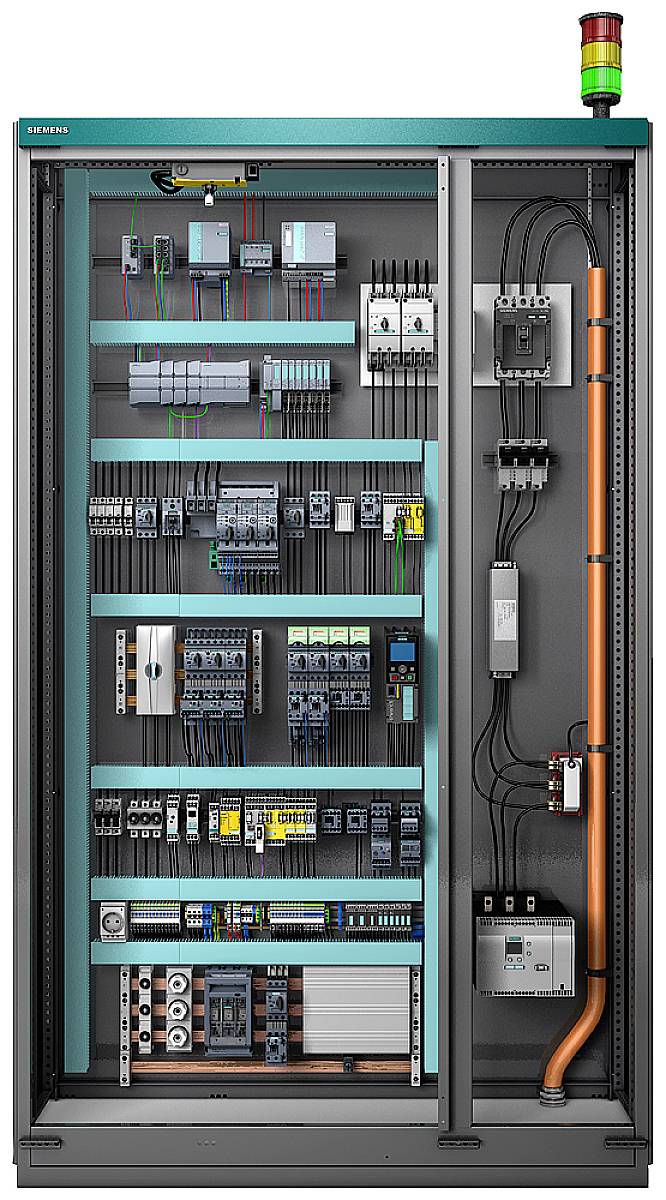

Ein Schaltschrank mit verschiedenen elektronischen Komponenten und Kabeln. Oben rechts eine Signalleuchte in Rot, Gelb und Grün.

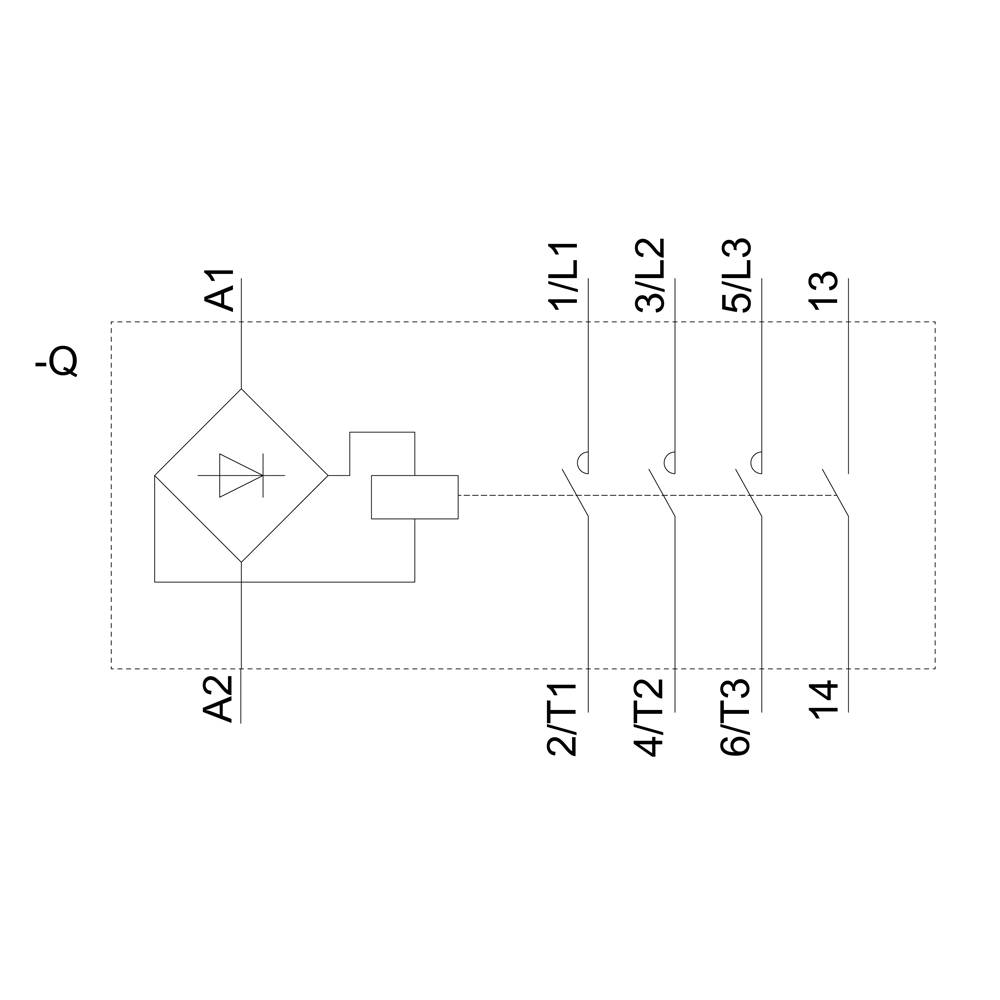

Schaltplan eines Schützsteuerkreises mit Beschriftungen: A1, A2, 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, 13, 14.

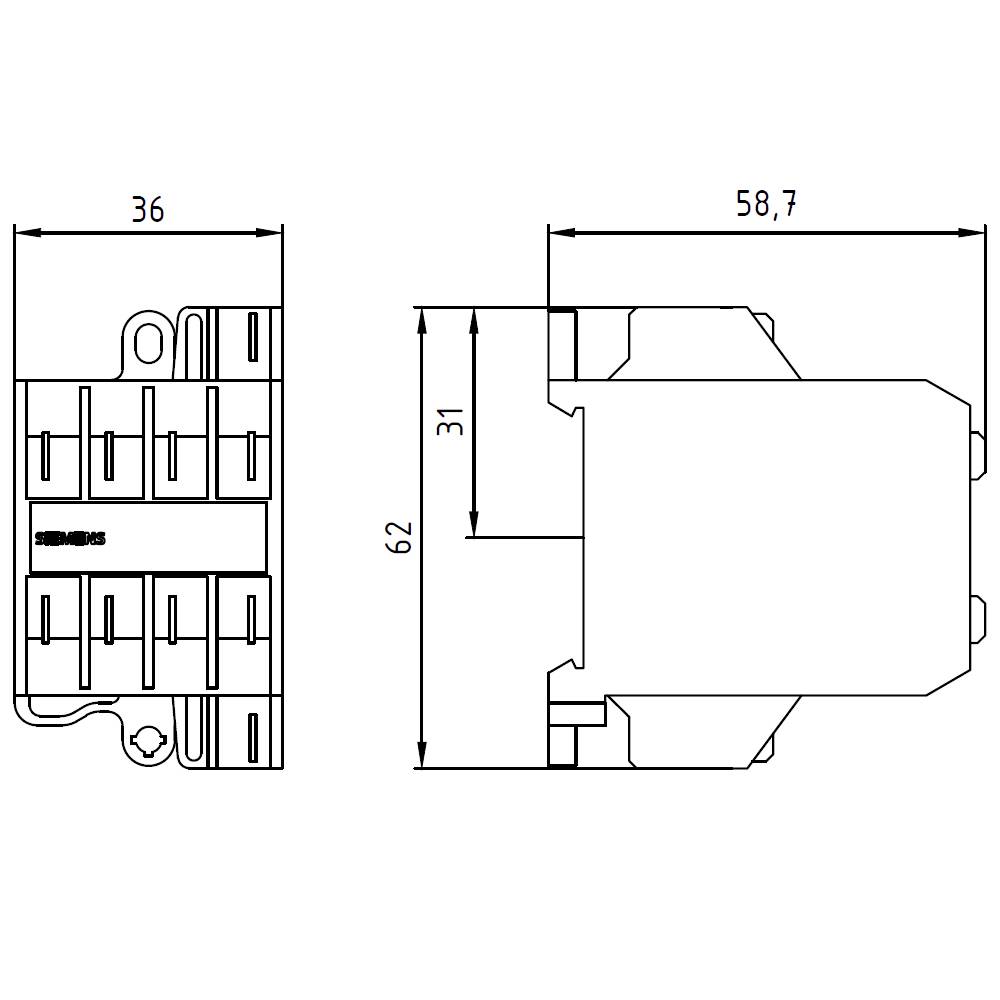

Technische Zeichnung eines Relais mit Abmessungen: 36 mm Breite, 62 mm Höhe, 58,7 mm Tiefe; zeigt Seiten- und Frontansicht.

1/4

Abbildung ähnlich

Produkt-Art

Motorschütz

Polzahl

4polig

Leistung

4 kW

Anschluss

Flachstecker

Typ

3TG1010-1AC2

Datenblatt (PDF)

Lieferung Di., 20. Okt.

25 Set(s)

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Set(s)

Gesamt

52,04 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 7. Okt.

Kostenfreier Versand

256,30 €

239,50 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Motorschütz EKS 4S AC-Bet. AC24V, 45-4

3TG,Drehstromschütz,Flachsteckerschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Schaltmodul,Schütz

Technische Daten

Anzahl der Schließer / für Hauptkontakte: 3
Anzahl der Schließer / für Hilfskontakte: 1
Betriebsstrom bei AC-1 / bei 400 V: 16 A
Betriebsstrom bei AC-3 / bei 400 V: 8.4 A
Reiheneinbau: ja

Produkt-Art: Motorschütz

Typ: 3TG1010-1AC2

Polzahl: 4polig

Kontaktart: 4 Schließer

Steuerspannung (min.): 24 V/AC

Steuerspannung (max.): 24 V/AC

Steuerspannungs-Bereich: 24 - 24 V/AC

: 4 kW

Montageart: Schraubbefestigung
Schnappbefestigung
Hutschiene

Anschluss: Flachstecker

: IP00

Min. Temperatur: -25 °C

Max. Temperatur: +55 °C

Breite: 36 mm

Höhe: 62 mm

Tiefe: 60 mm

Abm.: (B x H x T) 36 x 62 x 60 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 4 kW

: 3

: 0

: 1

: 0

: 8.4 A

: 16 A

: 24-24 V

: 24-24 V

: Flachsteckanschluss

: AC

: 3.677

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2863686 Siemens 3TG1010-1AC2 Motorschütz 4 Schließer 4 kW 1 St.

Beschreibung

Powerrelais, AC-3e/AC-3, 8,4 A, 4 kW / 400V, 3-polig, AC 24 V, 45-450 Hz, Hilfskontakte: 1 S, Flachsteckanschluss 6,3 x 0,8 mm Kleinschütz SIRIUS 3TG10 zum Schalten von Steuersignalen im Steuerstromkreis, z.B. für Hausgeräte, Hebezeuge oder im Installationsbereich.
Die 3TG10 Kleinschütze zeichnen sich aus durch ihre geringe Baubreite. Sie arbeiten brummfrei, haben einen eingebauten Hilfsschalter und können in beliebiger Einbaulage montiert werden.
Die Kleinschütze 3TG10 sind in AC- oder DC-Betätigung, für verschiedene Betriebsströme, mit 4 Schließern oder 3 Schließern und einem Öffner erhältlich und stehen mit Schraub- oder Flachsteckanschluss zur Verfügung.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
