TELESKOPSCHIENE TEILAUSZUG BEIDSEITIG 100X6X16, ALUMINIUM SILBER, ELOXIERT, S=40
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
4 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
16,86 €
zzgl. MwSt.
& Nur noch 4 Stück verfügbar
14 Tage Rückgaberecht inklusive
Technische Daten
- Inhalt
1 St.
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 937289708 TELESKOPSCHIENE TEILAUSZUG BEIDSEITIG 100X6X16, ALUMINIUM SILBER, ELOXIERT, S=40
Beschreibung
Werkstoff:
Schienen Aluminium.
Kugelkäfig und Kugeln Stahl.
Ausführung:
Schienen silber eloxiert.
Kugelkäfig verzinkt.
Kugeln gehärtet.
Bestellhinweis:
Verkauf einzeln.
Hinweis:
Bei Teleskopschienen mit Teilauszug ist der Hub kleiner als die Einbaulänge. Die dynamische Lastkapazität der Teleskopschienen gibt die maximale Belastbarkeit eines vertikal montierten Teleskopschienen-Paares bei Nutzung des vollen Auszugsweges an.
Die angegebenen Tragkräfte beziehen sich auf den Maximalwert bei 50.000 Zyklen.
Bei horizontaler Montage ist die Tragkraft um ca. 60 % geringer.
Die Kopfhöhe der Befestigungsschrauben sollte eine Höhe von 0,9 mm nicht überschreiten, sonst besteht das Risiko einer Kollision mit anderen Schienenteilen.
Empfohlene Schrauben: M 2,5.
Maximale Schraubenlänge = Plattenstärke + 2,2 mm.
Temperaturbereich:
5 °C bis 35 °C
Vorteile:
Leichter Lauf
Hohe Seitenstabilität durch exakte Führung

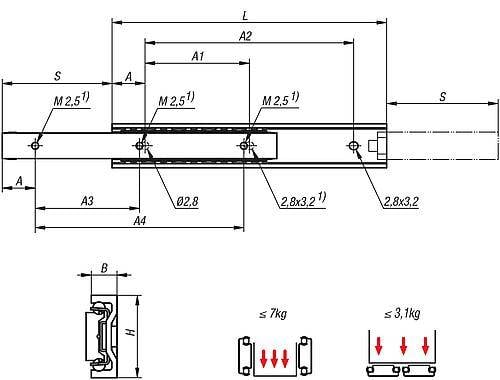

Zeichnungshinweis:
1) die Schienenlänge 70 mm haben hier keine Bohrung
Schienen Aluminium.
Kugelkäfig und Kugeln Stahl.
Ausführung:
Schienen silber eloxiert.
Kugelkäfig verzinkt.
Kugeln gehärtet.
Bestellhinweis:
Verkauf einzeln.
Hinweis:
Bei Teleskopschienen mit Teilauszug ist der Hub kleiner als die Einbaulänge. Die dynamische Lastkapazität der Teleskopschienen gibt die maximale Belastbarkeit eines vertikal montierten Teleskopschienen-Paares bei Nutzung des vollen Auszugsweges an.
Die angegebenen Tragkräfte beziehen sich auf den Maximalwert bei 50.000 Zyklen.
Bei horizontaler Montage ist die Tragkraft um ca. 60 % geringer.
Die Kopfhöhe der Befestigungsschrauben sollte eine Höhe von 0,9 mm nicht überschreiten, sonst besteht das Risiko einer Kollision mit anderen Schienenteilen.
Empfohlene Schrauben: M 2,5.
Maximale Schraubenlänge = Plattenstärke + 2,2 mm.
Temperaturbereich:
5 °C bis 35 °C
Vorteile:
Leichter Lauf
Hohe Seitenstabilität durch exakte Führung
Zeichnungshinweis:
1) die Schienenlänge 70 mm haben hier keine Bohrung
