Schuetze
274 ErgebnisseDetails | Preis | Verfügbarkeit | Polzahl | Anschluss | Laststrom | Nennspannung | Leistung | |
|---|---|---|---|---|---|---|---|---|
 Abb. ähnlich Siemens 3RH2911-1FA22 Hilfsschalterblock 10 A 1 St.Josef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 13,99 € zzgl. MwSt. 12 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 4polig | Schraubklemme | 10 A | - | - | |||
 Abb. ähnlich Siemens 3RH2911-1HA22 Hilfsschalterblock 10 A 1 St.Josef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 13,99 € zzgl. MwSt. 10 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 4polig | Schraubklemme | 10 A | - | - | |||
 9,66 € zzgl. MwSt. 38 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 4polig | Schraubklemme | 10 A | 690 V | 690 W | |||
 zzgl. MwSt. 26 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 4polig | Schraubklemme | 10 A | 690 V | 690 W | |||
 Abb. ähnlich zzgl. MwSt. 48 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 4polig | Schraubklemme | 4 A | - | - | |||
 Abb. ähnlich Eaton DILM32-XHI22 Hilfsschalterblock 2 Schließer, 2 Öffner 4 A steckbar 1 St.Josef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 12,06 € zzgl. MwSt. 44 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 4polig | Schraubklemme | 4 A | - | - | |||
 Abb. ähnlich 10,07 € zzgl. MwSt. 33 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 2polig | Schraubklemme | 4 A | - | - | |||
zzgl. MwSt. 8 Sets auf Lager Sofort-Lieferung Mo., 28. Sep. | - | Schraubklemme | - | - | - | |||
 Abb. ähnlich 11,09 € zzgl. MwSt. 1 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | - | Federzuganschluss | - | - | - | |||
 Abb. ähnlich Eaton 22DILE Hilfsschalterblock 2 Schließer, 2 Öffner 4 A steckbar 1 St.Josef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 11,61 € zzgl. MwSt. 13 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 4polig | Schraubklemme | 4 A | - | - | |||
 Abb. ähnlich Eaton 04DILE Hilfsschalterblock 4 Öffner 4 A steckbar 1 St.One4Business Solutions GmbH 15,78 € zzgl. MwSt. 26 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 4polig | Schraubklemme | 4 A | - | - | |||

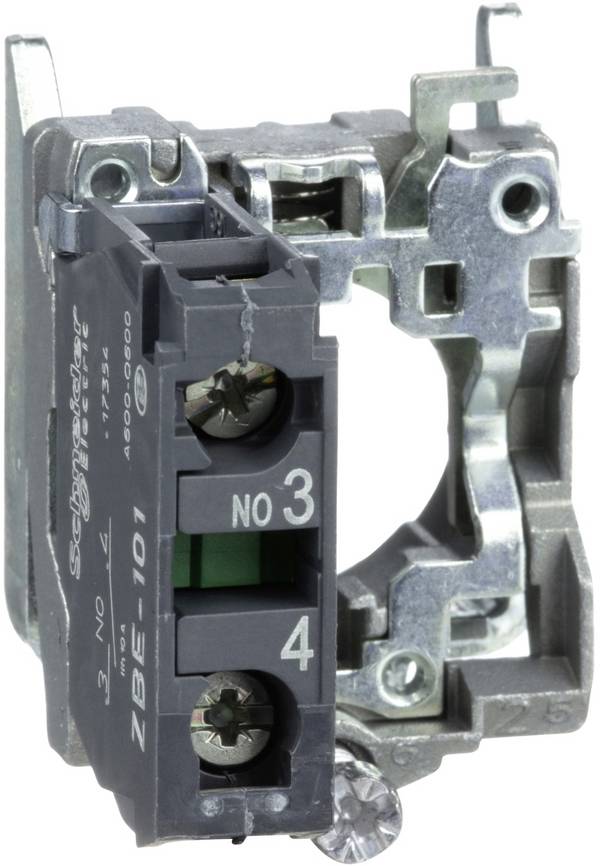

 Schneider Electric ZBE101 Hilfsschalterblock 1 Schließer 5 St.Conrad Electronic zzgl. MwSt. 38 Sets auf Lager Sofort-Lieferung Mo., 28. Sep. | - | Schraubklemme | - | - | - | |||
 Abb. ähnlich Eaton DILM32-XHI11 Hilfsschalterblock 1 Schließer, 1 Öffner 4 A steckbar 1 St.MultiTech Trading GmbH 9,62 € zzgl. MwSt. 19 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 2polig | Schraubklemme | 4 A | - | - | |||
 Abb. ähnlich zzgl. MwSt. 50 Stück auf Lager Lieferung Mo., 19. Okt. | - | Federzuganschluss | - | - | - | |||
 Abb. ähnlich 13,11 € zzgl. MwSt. 96 Stück auf Lager Lieferung Mi., 14. Okt. | - | - | - | - | - | |||
 Abb. ähnlich Siemens 3RH2911-1HA11 Hilfsschalterblock 1 St.MultiTech Trading GmbH 7,09 € zzgl. MwSt. 98 Stück auf Lager Lieferung Mo., 12. Okt. | - | - | - | - | - | |||
 Abb. ähnlich Siemens 3RH2911-1HA31 Hilfsschalterblock Passend für Marke (Relais): Siemens Piece 1 St.One4Business Solutions GmbH 16,18 € zzgl. MwSt. 9 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | - | - | - | - | - | |||
 Abb. ähnlich Siemens 3RH2911-1FA40 Hilfsschalterblock 10 A 1 St.Conrad Electronic -9% zzgl. MwSt. 15 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 4polig | Schraubklemme | 10 A | - | - | |||
 Abb. ähnlich 15,30 € zzgl. MwSt. 32 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | - | Federzuganschluss | - | - | - | |||
 Abb. ähnlich Siemens 3RH1921-1CA10 Hilfsschalterblock 10 A Passend für Marke (Relais): Siemens 1 St.Josef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 4,52 € zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 1polig | Schraubklemme | 10 A | - | - | |||
 Siemens 3RH1921-1DA11 Hilfsschalterblock Sofortschaltend Passend für Marke (Relais): Siemens Piece 1 St.One4Business Solutions GmbH 11,71 € zzgl. MwSt. 7 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | - | Schraubklemme | - | - | - | |||
 Abb. ähnlich 15,89 € zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | - | Federzuganschluss | - | - | - | |||
 Abb. ähnlich 9,64 € zzgl. MwSt. 97 Stück auf Lager Lieferung Mo., 12. Okt. | - | Federzuganschluss | - | - | - | |||
 7,63 € zzgl. MwSt. 7 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 2polig | Schraubklemme | 10 A | 690 V | 690 W | |||
 Abb. ähnlich Eaton DILA-XHIV22 Hilfsschalterblock 2 Schließer, 2 Öffner 4 A steckbar 1 St.One4Business Solutions GmbH 27,26 € zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 4polig | Schraubklemme | 4 A | - | - | |||
 Abb. ähnlich Eaton DILA-XHI31 Hilfsschalterblock 3 Schließer, 1 Öffner 4 A steckbar 1 St.MultiTech Trading GmbH 15,75 € zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 4polig | Schraubklemme | 4 A | - | - | |||
 Abb. ähnlich 16,76 € zzgl. MwSt. 43 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 4polig | Schraubklemme | 4 A | - | - | |||
 ABB CA5-01 Hilfsschalterblock 1 Öffner 4 A 1 St.One4Business Solutions GmbH 7,41 € zzgl. MwSt. 6 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | - | Schrauben | 4 A | - | - | |||
 Abb. ähnlich Eaton DILA-XHI13 Hilfsschalterblock 1 Schließer, 3 Öffner 4 A steckbar 1 St.MultiTech Trading GmbH 15,75 € zzgl. MwSt. 6 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 4polig | Schraubklemme | 4 A | - | - | |||
 Abb. ähnlich 12,87 € zzgl. MwSt. 2 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | - | - | - | - | - | |||
 Abb. ähnlich 12,87 € zzgl. MwSt. 13 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | - | Schraubklemme | - | - | - | |||
 Abb. ähnlich 19,91 € zzgl. MwSt. 17 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 2polig | Schraubklemme | 4 A | - | - | |||
 Abb. ähnlich Eaton DILA-XHI04 Hilfsschalterblock 4 Öffner 4 A steckbar 1 St.MultiTech Trading GmbH 15,75 € zzgl. MwSt. 6 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 4polig | Schraubklemme | 4 A | - | - | |||
 Abb. ähnlich Eaton DILA-XHI20 Hilfsschalterblock 2 Schließer 4 A steckbar 1 St.MultiTech Trading GmbH 9,19 € zzgl. MwSt. 6 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 2polig | Schraubklemme | 4 A | - | - | |||
 8,13 € zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 2polig | Schraubklemme | 10 A | 690 V | 690 W | |||
 ABB CAL16-11A Hilfsschalterblock 1 St.SPS Industry 30,89 € zzgl. MwSt. 25 Stück auf Lager Lieferung Mi., 21. Okt. | - | - | - | - | - | |||
 Abb. ähnlich 18,91 € zzgl. MwSt. 87 Stück auf Lager Lieferung Mo., 12. Okt. | - | Federzuganschluss | - | - | - | |||

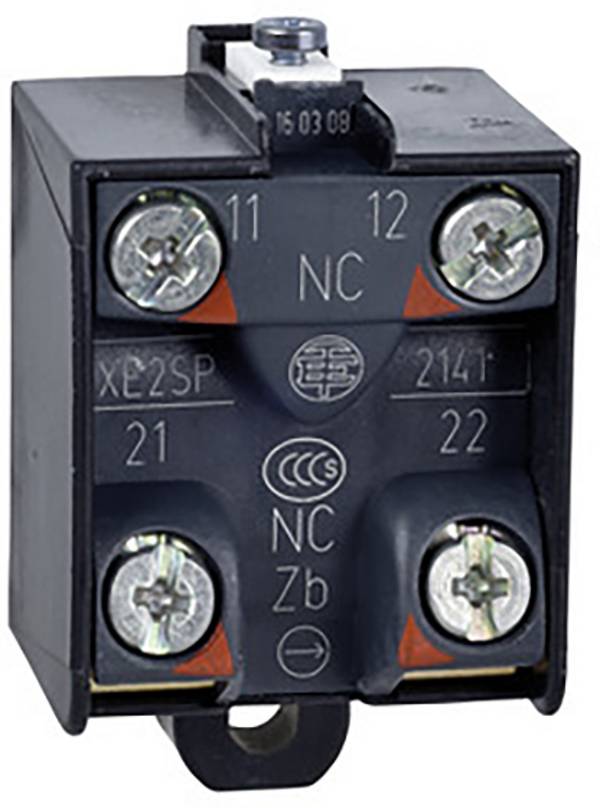

 Telemechanique Sensors Kontaktelement XE2SP2141smartgoods.de 24,63 € zzgl. MwSt. 78 Stück auf Lager Lieferung Mi., 30. Sep. | - | - | - | - | - | |||
34,39 € zzgl. MwSt. 25 Stück auf Lager Lieferung Mo., 19. Okt. | 4polig | - | - | - | - | |||
zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | - | Push-In-Klemme | 4 A | - | - | |||
zzgl. MwSt. 3 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 4polig | Schraubklemme | - | - | - | |||

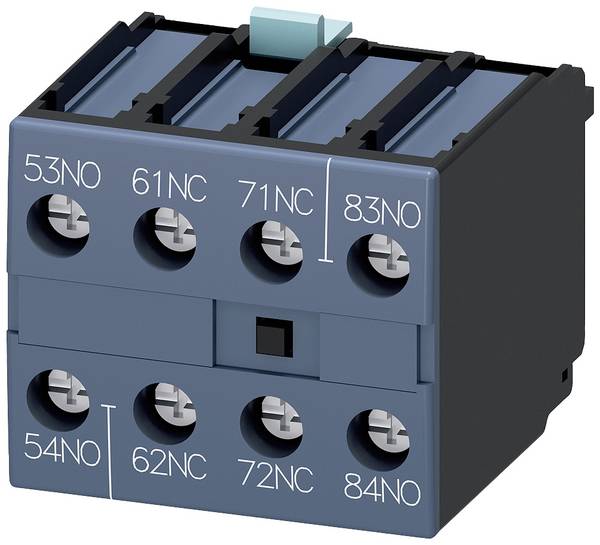

 Abb. ähnlich Siemens 3RH2911-1XA22-0MA0 Hilfsschalterblock Sofortschaltend Passend für Marke (Relais): Siemens 1 St.One4Business Solutions GmbH 19,43 € zzgl. MwSt. 24 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | - | Schraubklemme | - | - | - | |||
 Abb. ähnlich 14,15 € zzgl. MwSt. 88 Stück auf Lager Lieferung Mo., 12. Okt. | - | - | - | - | - | |||
-6% zzgl. MwSt. 20 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | - | Schraubklemme | - | - | - | |||
 Abb. ähnlich -30% zzgl. MwSt. 2 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | - | Federzuganschluss | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 50 Stück auf Lager Lieferung Mo., 26. Okt. | - | - | - | - | - | |||
18,98 € zzgl. MwSt. 25 Stück auf Lager Lieferung Mi., 21. Okt. | 2polig | - | - | - | - | |||
10,69 € zzgl. MwSt. 10 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | - | Snap-In | - | - | - | |||
 Abb. ähnlich Siemens 3RH1921-1CA01 Hilfsschalterblock 10 A Passend für Marke (Relais): Siemens 1 St.Josef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 4,52 € zzgl. MwSt. 21 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 1polig | Schraubklemme | 10 A | - | - | |||

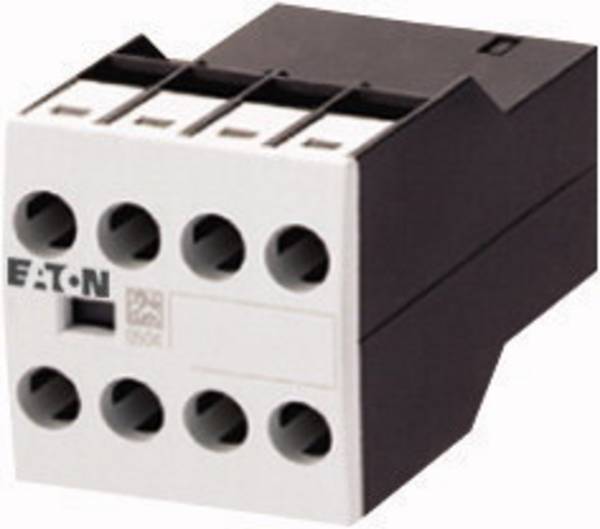

 Abb. ähnlich Eaton DILM32-XHI31 Hilfsschalterblock 3 Schließer, 1 Öffner 4 A steckbar 1 St.Hermann Müller Elektrogrosshandel GmbH zzgl. MwSt. 1 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 4polig | Schraubklemme | 4 A | - | - | |||
 Abb. ähnlich 15,89 € zzgl. MwSt. 3 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 4polig | - | - | - | - | |||

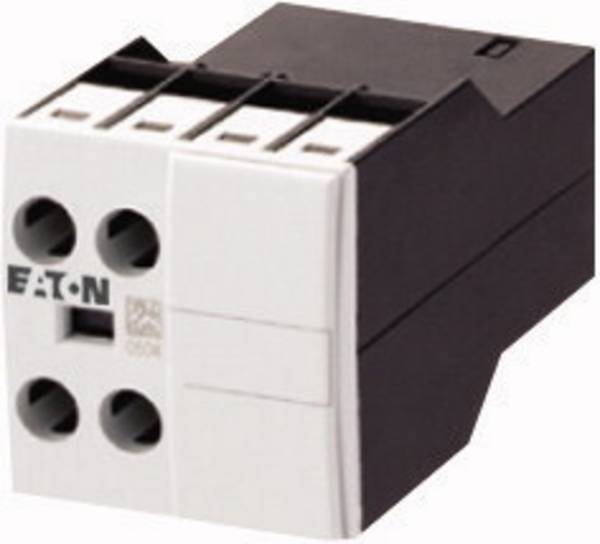

 Abb. ähnlich Eaton DILA-XHI11 Hilfsschalterblock 1 Schließer, 1 Öffner 4 A steckbar 1 St.Josef Wallraff GmbH & Co KG Elektro Groß- und Einzelhandel 7,57 € zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 2polig | Schraubklemme | 4 A | - | - | |||
 12,09 € zzgl. MwSt. 11 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | - | Schraubklemme | - | - | - | |||
 Abb. ähnlich Eaton DILA-XHI40 Hilfsschalterblock 4 Schließer 4 A steckbar 1 St.MultiTech Trading GmbH 15,75 € zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 4polig | Schraubklemme | 4 A | - | - | |||

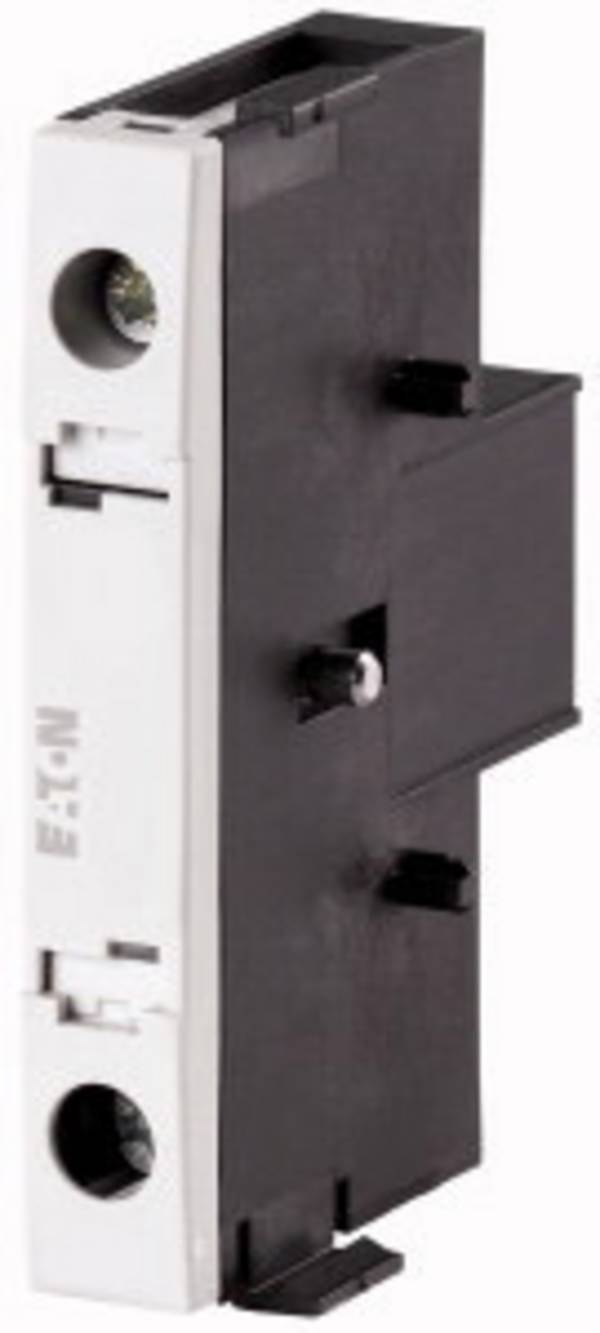

 Abb. ähnlich Eaton DILA-XHI01-S Hilfsschalterblock 1 Öffner 4 A steckbar 1 St.Conrad Electronic -32% 15,96 € 10,92 € zzgl. MwSt. 17 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 1polig | Schraubklemme | 4 A | - | - | |||
11,57 € zzgl. MwSt. 50 Stück auf Lager Lieferung Mi., 30. Sep. | - | - | - | - | - | |||
10,69 € zzgl. MwSt. 2 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | - | Snap-In | - | - | - | |||
11,57 € zzgl. MwSt. 43 Stück auf Lager Lieferung Mi., 30. Sep. | 2polig | - | - | - | - | |||
1.016,36 € zzgl. MwSt. 25 Sets auf Lager Lieferung Mi., 21. Okt. | - | Schraubklemme | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 2. Okt. | - | - | - | - | - | |||
 Abb. ähnlich 11,87 € zzgl. MwSt. 94 Stück auf Lager Lieferung Mo., 12. Okt. | - | Federzuganschluss | - | - | - | |||

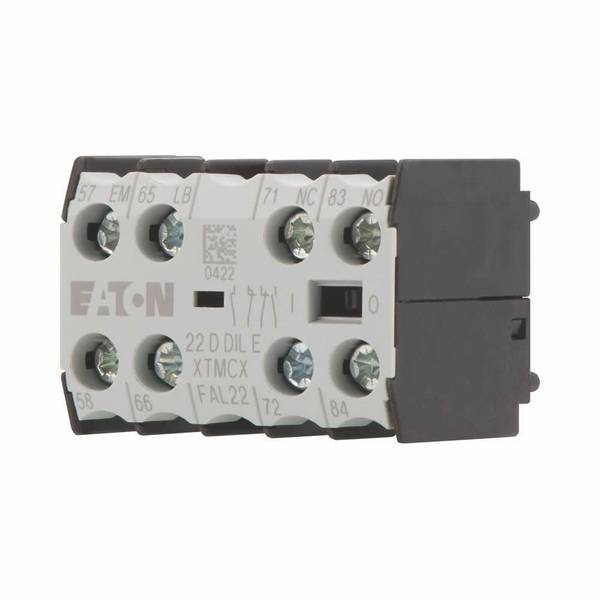

 MOE 22DDILE Hilfsschalterbaustein 4p 2S 2ÖSPS Industry 190,39 € zzgl. MwSt. 25 Stück auf Lager Lieferung Mo., 19. Okt. | - | - | - | - | - | |||
 -19% zzgl. MwSt. 15 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 4polig | Push-In-Klemme | 4 A | - | - | |||
 Schneider Electric LADN31A Hilfsschalterblock 3 Schließer 1 St.Conrad Electronic zzgl. MwSt. Lieferung Do., 8. Okt. | - | Snap-In | - | - | - | |||
65,05 € zzgl. MwSt. 25 Sets auf Lager Lieferung Mi., 21. Okt. | - | - | - | - | - | |||
 Abb. ähnlich 27,05 € zzgl. MwSt. 98 Stück auf Lager Lieferung Mo., 12. Okt. | - | Federzuganschluss | - | - | - | |||
 Abb. ähnlich WEG BFCA-11 Hilfsschalterblock Passend für Marke (Relais): Weg 1 St.Conrad Electronic zzgl. MwSt. Lieferung Mi., 30. Sep. | 2polig | Schraubklemme | - | - | - | |||
 zzgl. MwSt. 6 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 2polig | Push-In-Klemme | 4 A | - | - | |||
 Abb. ähnlich 10,03 € zzgl. MwSt. 89 Stück auf Lager Lieferung Mo., 12. Okt. | - | Federzuganschluss | - | - | - | |||

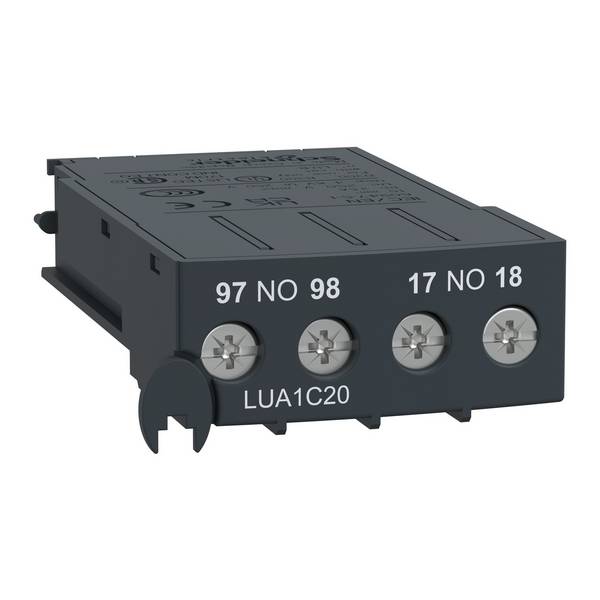

 Schneider Electric LUA1C20 Hilfsschalterblock 1 St.Hermann Müller Elektrogrosshandel GmbH zzgl. MwSt. 3 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | - | Schraubklemme | - | - | - | |||
 Abb. ähnlich 15,89 € zzgl. MwSt. 10 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | - | Federzuganschluss | - | - | - | |||
 Abb. ähnlich 10,63 € zzgl. MwSt. 93 Stück auf Lager Lieferung Mi., 21. Okt. | - | Federzuganschluss | - | - | - | |||
 6,45 € zzgl. MwSt. 94 Stück auf Lager Lieferung Mo., 12. Okt. | - | - | - | - | - | |||
 Abb. ähnlich Eaton DILA-XHI10-S Hilfsschalterblock 1 Schließer 4 A steckbar 1 St.Conrad Electronic -37% 15,96 € 10,08 € zzgl. MwSt. 2 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 1polig | Schraubklemme | 4 A | - | - | |||
122,41 € zzgl. MwSt. 25 Sets auf Lager Lieferung Mi., 21. Okt. | - | - | - | - | - | |||

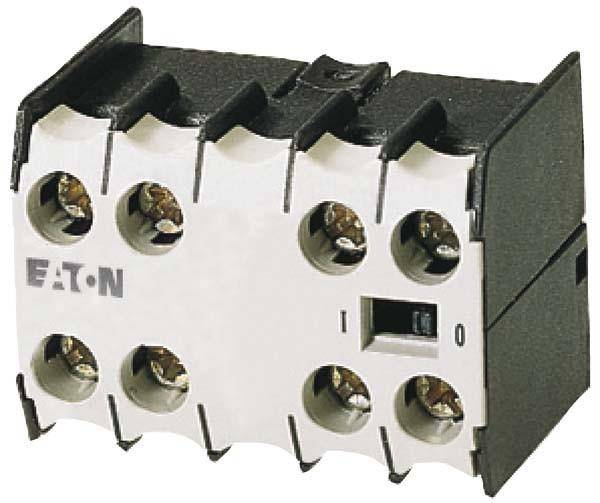

 Eaton Hilfsschalterbaustein 22DDILEOne4Business Solutions GmbH 32,03 € zzgl. MwSt. 8 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 4polig | - | - | - | - | |||
 Abb. ähnlich WEG BFCA-22 Hilfsschalterblock Passend für Marke (Relais): Weg 1 St.Conrad Electronic zzgl. MwSt. 10 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 4polig | Schraubklemme | - | - | - | |||
 Abb. ähnlich WEG BFCA-13 Hilfsschalterblock Passend für Marke (Relais): Weg 1 St.Conrad Electronic zzgl. MwSt. 20 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 4polig | Schraubklemme | - | - | - | |||

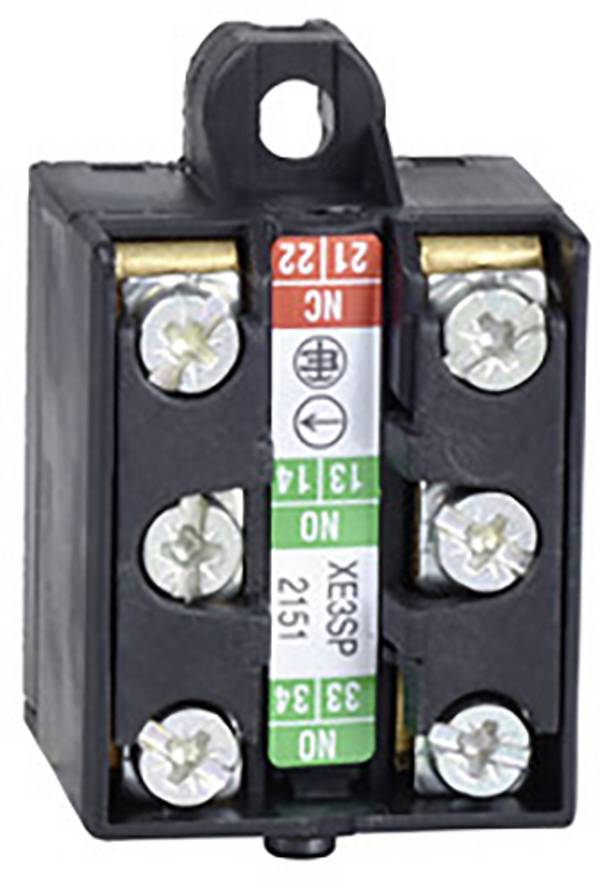

 Telemechanique Sensors Kontaktblock XE3NP2151Elektro4000.de zzgl. MwSt. 25 Stück auf Lager Lieferung Fr., 27. Nov. | - | Schraubklemme | - | - | - | |||

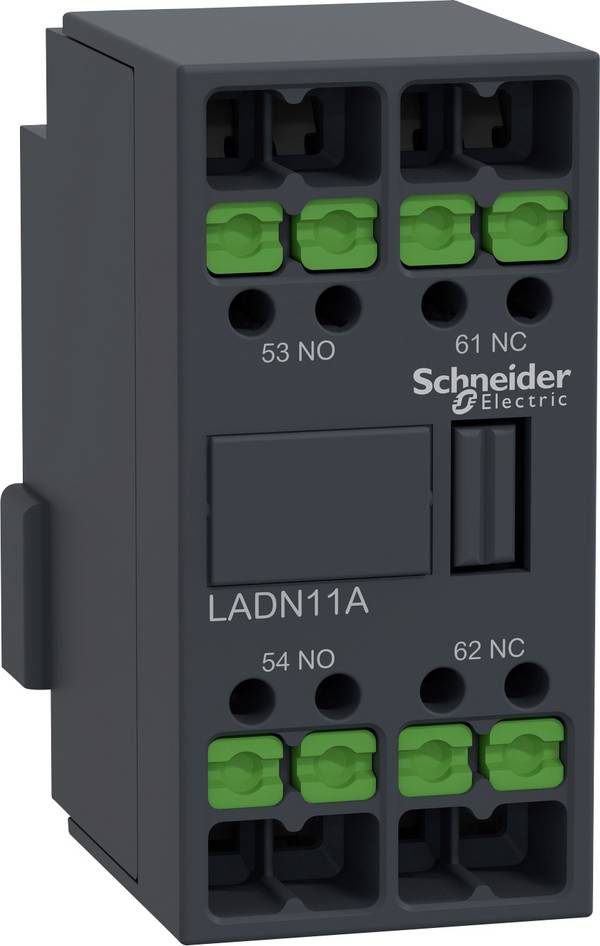

 Schneider Electric LADN11A Hilfsschalterblock 1 St.Conrad Electronic -31% 10,92 € 7,55 € zzgl. MwSt. 1 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | - | Snap-In | - | - | - | |||
zzgl. MwSt. Lieferung Do., 8. Okt. | - | Snap-In | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | - | - | - | - | - | |||
 zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 4polig | Push-In-Klemme | 4 A | - | - | |||
13,77 € zzgl. MwSt. 5 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | - | Schraubklemme | - | - | - | |||
 Eaton Hilfsschalterbaustein 13DILEHermann Müller Elektrogrosshandel GmbH zzgl. MwSt. 4 Stück auf Lager Sofort-Lieferung Mo., 28. Sep. | 4polig | - | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. Lieferung Fr., 2. Okt. | - | - | - | - | - | |||

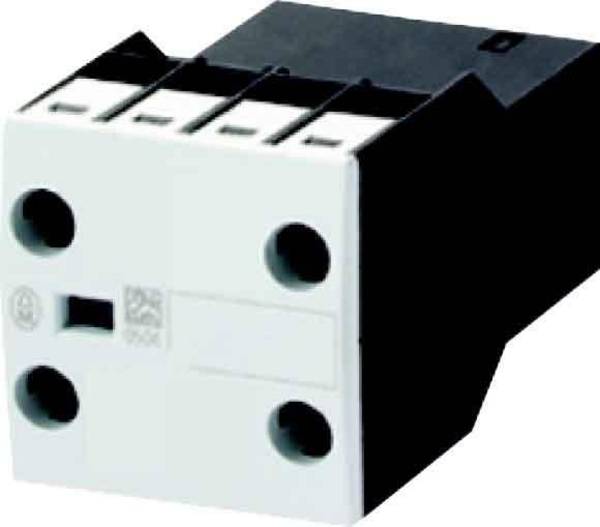

 Eaton Hilfsschalterbaustein DILA-XHIR11One4Business Solutions GmbH 23,57 € zzgl. MwSt. 7 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 2polig | - | - | - | - | |||
 Eaton Hilfsschalterbaustein 31DILE-CAutomationXpress zzgl. MwSt. 50 Stück auf Lager Lieferung Mo., 19. Okt. | 4polig | Federzuganschluss | - | - | - | |||

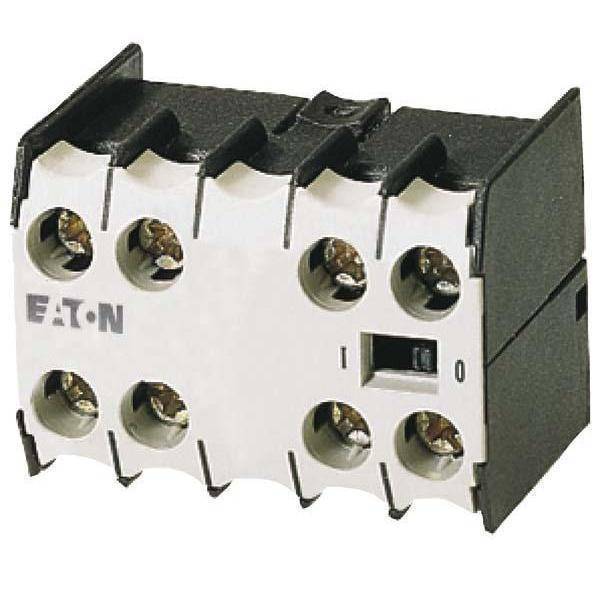

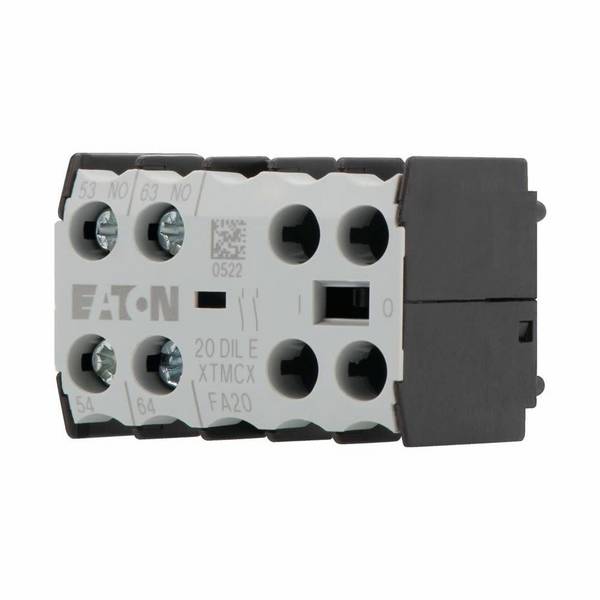

 Eaton Hilfsschalterbaustein 20DILEOne4Business Solutions GmbH 14,07 € zzgl. MwSt. 12 Stück auf Lager Sofort-Lieferung Di., 29. Sep. | 2polig | - | - | - | - | |||

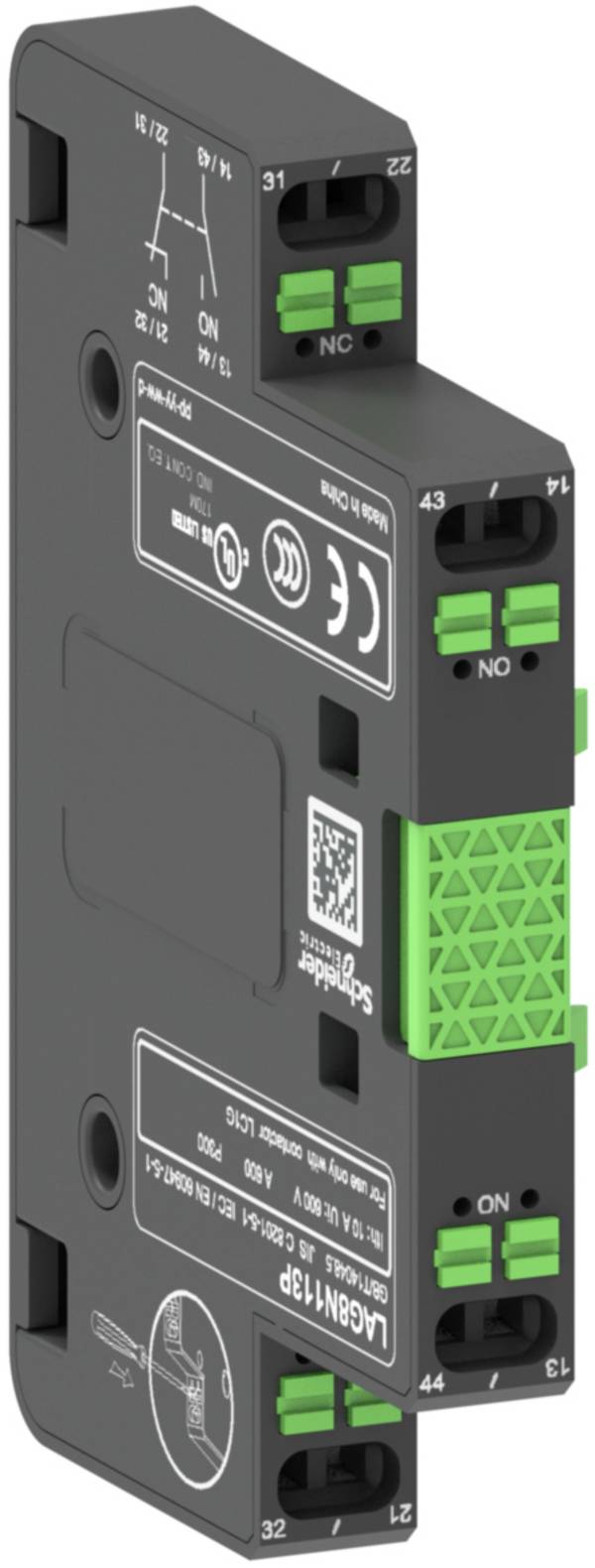

 Schneider Electric LAG8N113P Hilfsschalterblock Piece 1 St.Conrad Electronic zzgl. MwSt. Lieferung Mi., 7. Okt. | - | Push-In-Klemme | - | - | - | |||
Ratgeber
Aktualisiert: 24.09.2026 | Autor: Heinz-Joachim Imlau
Was ist ein Schütz in der Elektrotechnik?
Ein Schütz ist ein elektrisch betätigtes Schaltgerät. Es schaltet Laststromkreise mit einem elektromagnetischen Antrieb. In der industriellen und gewerblichen Praxis nutzen Schütze vor allem dann, wenn Verbraucher häufig ein- und ausgeschaltet werden oder wenn sich der Schaltvorgang aus der Ferne steuern lassen soll.
Typische Einsatzbereiche sind Motoren, Heizungen, Beleuchtungsanlagen, Lüftungen, Pumpen und Kompressoren.
Wie funktioniert ein Schütz?
Ein Schütz besteht im Kern aus einer Spule, einem Magnetkreis, beweglichen Kontakten und festen Kontakten. Sobald die Spule mit der vorgesehenen Steuerspannung versorgt wird, erzeugt sie ein Magnetfeld. Dieses Magnetfeld zieht den Anker an. Dadurch schließen oder öffnen die Hauptkontakte und Hilfskontakte. Fällt die Steuerspannung ab, drückt eine Feder den Anker in seine Ausgangsstellung zurück. Die Kontakte wechseln wieder in den Ruhezustand.
Worin unterscheidet sich ein Schütz von einem Relais?
Ein Relais arbeitet nach demselben Grundprinzip, ist aber meist für kleinere Lasten ausgelegt. Ein Schütz schaltet dagegen höhere Ströme beziehungsweise höhere Leistungen und eignen sich deutlich besser für häufigere Lastwechsel. Außerdem ist ein Schütz robuster aufgebaut und für den Betrieb in industriellen Schaltungen optimiert.
Kurz zusammengefasst:
Relais: eher für Steueraufgaben und kleinere Lasten
Schütze: eher für Leistungskreise und größere Lasten
Relais: oft kompakter
Schütze: meist mit Lichtbogenlöschung und höherer elektrischer Lebensdauer
Aus welchen Hauptbestandteilen besteht ein Schütz?
Ein typisches Schütz umfasst mehrere funktionale Baugruppen:
Spule
Magnetkern
Anker
Hauptkontakte
Hilfskontakte
Kontaktfedern
Lichtbogen-Löschkammer
Gehäuse
Anschlussklemmen
Je nach Bauart kommen mechanische Verriegelungen, integrierte Hilfsschalter oder Überspannungsschutzmodule hinzu.
Welche Aufgabe haben Hauptkontakte und Hilfskontakte?
Hauptkontakte schalten den Laststrom. Über sie erfolgt die energetische Versorgung zum Beispiel eines Motors oder ein Heizelements. Diese Kontakte sind für höhere Ströme ausgelegt. Hilfskontakte dienen dagegen der Steuerung, Meldung oder Verriegelung. Sie schalten meist nur kleine Ströme im Steuerkreis. Typische Aufgaben sind Selbsthaltung, Rückmeldung an eine SPS oder gegenseitige Verriegelung bei Wendeschaltungen.
Welche Arten von Schützen gibt es?
In der Praxis finden sich mehrere Schützarten. Die wichtigsten Typen unterscheiden sich nach Anwendung, Schaltaufgabe und Bauform.
Welche Schütztypen sind in der Praxis besonders relevant?
Schütztyp | Typische Anwendung | Vorteile | Nachteile |
|---|---|---|---|
Motoren, Heizungen, allgemeine Lasten | robust, hohe Schaltleistung, breite Verfügbarkeit | größerer Platzbedarf, hörbares Schalten | |
Direktstarter, Stern-Dreieck-Schaltungen, Wendestarter | auf Motorlasten abgestimmt, passende Zubehörteile | oft an Motoranwendungen fokussiert | |
Steuerstromkreise, Signalverarbeitung, Verriegelungen | kompakt, viele Hilfskontakte, gut für Steuerlogik | nicht für hohe Lastströme gedacht | |
Gebäudetechnik, Beleuchtung, HLK | leise Varianten verfügbar, für Verteilungen geeignet | meist geringere Leistung als Industrieschütze | |
Blindleistungskompensation | beherrscht hohe Einschaltströme besser | spezieller Einsatzbereich | |
häufiges Schalten, geräuschsensible Anlagen | verschleißarm, geräuschlos, hohe Schaltfrequenz | Verlustleistung, Kühlbedarf, oft teurer | |
Mittelspannung, besondere Industrieanwendungen | hohe Schaltleistung, gute Lichtbogenbeherrschung | höherer Aufwand, spezieller Einsatz |
Wann ist ein Leistungsschütz erforderlich?
Ein Leistungsschütz eignet sich überall dort, wo elektrische Lasten zuverlässig zu schalten sind. Das gilt besonders für Drehstrommotoren, Heizregister, Lüftungsanlagen oder Pumpen. Es ist auf häufige Schaltspiele und höhere Lastströme ausgelegt.
Wann ist ein Hilfsschütz sinnvoll?
Ein Hilfsschütz arbeitet im Steuerkreis. Es übernimmt keine große Last, sondern schaltet Meldungen, Verriegelungen oder weitere Steuersignale. In komplexeren Schaltschränken hilft es, Steuerfunktionen klar zu trennen und die Hauptschütze zu entlasten.
Was ist ein Motorschütz?
Ein Motorschütz ist ein Schütz, das speziell für das Schalten von Motoren ausgelegt ist. Motoren erzeugen beim Anlauf hohe Ströme. Deshalb muss das Schütz diese Belastungen sicher beherrschen. In vielen Anwendungen ist das Motorschütz mit einem Motorschutzrelais oder einem Motorschutzschalter kombiniert.
Was ist ein Installationsschütz?
Ein Installationsschütz kommt vor allem in der Gebäudeinstallation zum Einsatz. Typische Anwendungen sind Beleuchtung, Nachtspeicherheizungen, Warmwasserbereiter oder Lüftungsanlagen. Im Vergleich zum klassischen Industrieschütz ist es oft kompakter und für Einbauumgebungen in Verteilungen optimiert.
Welche Spannungen gibt es bei Schützspulen?
Schützspulen gibt es für unterschiedliche AC- und DC-Steuerspannungen. Häufig sind zum Beispiel 24 V DC, 24 V AC, 48 V, 110 V, 230 V AC oder andere industrieübliche Werte.
Wichtig: Die Spulenspannung muss exakt zur Steuerung passen. Eine falsche Spannung führt zu Fehlfunktionen, Erwärmung oder Zerstörung der Spule.
Warum ist die richtige Spulenspannung so wichtig?
Die Spule muss den Anker sicher anziehen und halten. Liegt die Spannung zu niedrig, zieht das Schütz unter Umständen nicht sauber an. Die Kontakte können flattern, was Kontaktverschleiß und Wärme erzeugt. Liegt die Spannung zu hoch, drohen Überhitzung und Ausfall.
Was bedeuten AC- und DC-Schütze?
AC-Schütze arbeiten mit Wechselspannung im Steuerkreis. DC-Schütze arbeiten mit Gleichspannung. Beide Varianten unterscheiden sich beim Aufbau der Spule und teilweise beim Magnetkreis. Bei DC-Spulen kommt es oft auf Freilaufbeschaltung oder Überspannungsschutz an, damit beim Abschalten keine schädlichen Spannungsspitzen entstehen.
Welche Rolle spielt die Gebrauchskategorie?
Die Gebrauchskategorie beschreibt, für welche Lastart ein Schütz geeignet ist. Sie ist für die Auswahl entscheidend, weil sich ohmsche Lasten, Motorlasten und andere Verbraucher beim Schalten sehr unterschiedlich verhalten.
Im industriellen Umfeld sind besonders diese Kategorien relevant:
AC-1 für überwiegend ohmsche oder schwach induktive Lasten
AC-3 für das Anlassen und Abschalten laufender Käfigläufermotoren
AC-4 für Reversieren, Gegenstrombremsen oder Tippbetrieb bei Motoren
DC-Kategorien für Gleichstromanwendungen mit eigenen Anforderungen
Ein Schütz, das für AC-1 ausreichend ist, eignet sich nicht automatisch für AC-3 oder AC-4.
Was bedeutet AC-3 bei einem Schütz?
AC-3 ist eine der wichtigsten Kategorien in der Motoranwendung. Sie beschreibt das Einschalten eines stehenden Käfigläufermotors und das Ausschalten während des Laufbetriebs. Genau diese Situation finden Sie in vielen Standardantrieben, etwa bei Pumpen oder Lüftern.
Was bedeutet AC-4?
AC-4 betrifft besonders harte Motorbetriebsarten. Dazu zählen Tippbetrieb, Reversieren und Gegenstrombremsen. Hier entstehen deutlich höhere Schaltbeanspruchungen. Deshalb fällt die zulässige Leistung eines Schützes in AC-4 oft wesentlich geringer aus als in AC-3.
Wie wählen Sie ein passendes Schütz aus?
Sie sollten ein Schütz nie nur nach dem Nennstrom auswählen. Entscheidend ist die konkrete Anwendung.
Achten Sie vor allem auf diese Punkte:
Lastart
Gebrauchskategorie
Betriebsspannung
Spulenspannung
Anzahl der Hauptkontakte
Anzahl und Art der Hilfskontakte
Schalthäufigkeit
Umgebungstemperatur
Einbaulage
elektrische und mechanische Lebensdauer
Kurzschlussfestigkeit im Zusammenspiel mit Vorsicherungen
notwendige Zulassungen und Normen
Welche Angaben auf dem Typenschild sind wichtig?
Auf dem Typenschild oder im Datenblatt finden Sie die zentralen Auswahlkriterien. Dazu gehören Nennbetriebsstrom, Gebrauchskategorie, Bemessungsbetriebsspannung, Spulenspannung, zulässige Motorleistung und oft auch Daten zur Kurzschlusskoordination. Gerade bei Motoranwendungen sollten Sie die Leistungstabellen des Herstellers genau prüfen. Ein pauschaler Vergleich über die reine kW-Angabe reicht nicht aus.
Was ist bei der Auswahl für Motoren besonders wichtig?
Motoren ziehen im Anlauf ein Vielfaches ihres Nennstroms. Das Schütz muss diese Belastung sicher verkraften. Außerdem sollten Sie prüfen, ob der Motor direkt anläuft, im Stern-Dreieck-Betrieb arbeitet oder per Wendeschaltung betrieben wird.
Für Motoren sind besonders wichtig:
Motornennstrom
Netzspannung
Gebrauchskategorie, meist AC-3
Anzahl der Schaltspiele
Anlaufart
thermische Belastung im Schaltschrank
Wie unterscheiden sich Schütze für Heizungen und Motoren?
Heizungen stellen meist eine ohmsche Last dar. Motoren verhalten sich induktiv und erzeugen hohe Einschaltströme. Deshalb genügt für Heizlasten oft eine Auslegung nach AC-1, während Motoren meist AC-3 oder AC-4 erfordern. Ein Schütz, das eine hohe Stromangabe für AC-1 aufweist, kann bei Motorlast deutlich weniger geeignet sein.
Was ist eine Selbsthaltung bei einem Schütz?
Bei der Selbsthaltung hält ein Hilfskontakt das Schütz nach dem Startbefehl selbst in angezogenem Zustand. Sie drücken also kurz den Starttaster, und das Schütz bleibt danach über seinen eigenen Hilfskontakt eingeschaltet. Erst ein Stopptaster oder ein Schutzorgan unterbricht den Steuerkreis wieder.
Wie funktioniert eine Schützverriegelung?
Eine Verriegelung verhindert, dass zwei Schütze gleichzeitig in unzulässiger Weise anziehen. Das ist zum Beispiel bei Wendeschaltungen wichtig. Dort darf nie gleichzeitig Rechtslauf und Linkslauf aktiv sein. Die Verriegelung kann elektrisch oder mechanisch erfolgen. In sicherheitsrelevanten oder stark belasteten Anwendungen empfiehlt sich oft die Kombination beider Verfahren.
Warum brauchen Schütze Löschkammern?
Beim Öffnen von Kontakten unter Last entsteht ein Lichtbogen. Dieser Lichtbogen kann Kontakte schädigen und Material abtragen. Die Löschkammer begrenzt und löscht den Lichtbogen. Das erhöht die Lebensdauer und verbessert die Betriebssicherheit.
Was ist der Unterschied zwischen mechanischer und elektrischer Lebensdauer?
Die mechanische Lebensdauer beschreibt, wie viele Schaltspiele ein Schütz ohne elektrische Last erreicht. Die elektrische Lebensdauer bezieht sich auf Schaltspiele unter realer Last. Dieser Wert fällt deutlich niedriger aus, weil Kontakte dabei verschleißen. Für die Praxis ist die elektrische Lebensdauer meist der wichtigere Wert.
Welche Fehler treten bei Schützen häufig auf?
Typische Fehlerbilder sind Kontaktabbrand, Spulenausfall, verschweißte Kontakte oder unzuverlässiges Anziehen des Ankers.
Häufige Ursachen sind:
falsche Dimensionierung
ungeeignete Gebrauchskategorie
zu hohe Schalthäufigkeit
Überspannungen im Steuerkreis
verschmutzte oder überhitzte Umgebung
gelockerte Klemmen
unzulässige Netzschwankungen
Alterung der Kontakte
Woran erkennen Sie ein defektes Schütz?
Ein defektes Schütz zeigt sich oft durch deutlich hörbares Brummen, verzögertes Anziehen, verbrannte Kontakte, ungewöhnliche Erwärmung oder Aussetzer beim Schalten. Auch verfärbte Gehäuseteile oder verschmorte Anschlussstellen sind Warnzeichen.
Warum brummt ein Schütz?
Ein Brummen kann mehrere Ursachen haben. Möglich sind eine zu niedrige Steuerspannung, verschmutzte Magnetflächen, mechanischer Verschleiß oder eine ungeeignete Netzqualität. Bei AC-Schützen kann auch ein Problem mit dem Kurzschlussring vorliegen.
Was passiert, wenn Kontakte verschweißen?
Wenn Kontakte verschweißen, bleibt der Laststromkreis trotz Abschaltbefehl geschlossen. Das ist kritisch, weil sich Verbraucher dann nicht mehr sicher abschalten lassen. In solchen Fällen müssen Sie das Schütz sofort ersetzen und die Ursache klären, etwa Überstrom, zu hohe Einschaltströme oder eine falsche Gebrauchskategorie.
Welche Schutzgeräte arbeiten oft mit Schützen zusammen?
In industriellen und gewerblichen Anlagen sind Schütze häufig mit weiteren Schutz- und Schaltgeräten kombiniert.
Dazu zählen unter anderem:
SPS-Ausgänge
Ersetzt ein Schütz eine Sicherung oder einen Motorschutz?
Nein. Ein Schütz schaltet. Es schützt nicht automatisch gegen Überlast oder Kurzschluss. Dafür benötigen Sie zusätzliche Schutzorgane wie Sicherungen, Motorschutzschalter oder Überlastrelais.
Welche Normen spielen bei Schützen eine Rolle?
Für Schütze und Motorstarter sind vor allem Normen aus der Reihe IEC beziehungsweise DIN EN 60947 relevant. Je nach Anwendung kommen weitere Normen für Schaltgerätekombinationen, Maschinen oder Gebäudeinstallationen hinzu. Für die konkrete Produktauswahl ist immer die jeweils gültigen Herstellerangaben und die passende Normenumgebung Ihrer Anlage zu prüfen.
Was ist bei der Montage eines Schützes wichtig?
Die Montage sollte nach Herstellerangaben erfolgen. Wichtig sind eine zulässige Einbaulage, ausreichende Wärmeabfuhr, korrekt dimensionierte Leiter und sauber angezogene Klemmen. Außerdem sind Mindestabstände, Verdrahtungsregeln und die zulässige Umgebungstemperatur zu beachten.
Was ist bei der Verdrahtung zu beachten?
Achten Sie auf die klare Trennung von Last- und Steuerkreis. Verwenden Sie die richtige Spulenspannung, passende Leiterquerschnitte und eine saubere Beschriftung. Hilfskontakte sollten Sie eindeutig in die Steuerlogik einbinden, damit spätere Wartung und Fehlersuche leichter fallen.
Wie wartet man Schütze richtig?
Der Wartungsumfang hängt von Einsatzhäufigkeit, Umgebung und Lastart ab. In staubigen oder thermisch belasteten Umgebungen lohnt sich eine regelmäßige Sichtprüfung.
Prüfen Sie dabei besonders:
festen Sitz der Klemmen
Verfärbungen oder Schmorspuren
ungewöhnliche Geräusche
Erwärmung
Schaltverhalten
Zustand der Kontakte, soweit sichtbar
Funktion von Hilfskontakten und Verriegelungen
Wann sollten Sie ein Schütz austauschen?
Ein Austausch ist sinnvoll, wenn Kontakte stark verschlissen sind, die Spule ausfällt, das Schaltverhalten unzuverlässig wird oder das Gerät thermische Schäden zeigt. Auch bei geänderter Last oder höherer Schalthäufigkeit sollten Sie prüfen, ob das vorhandene Schütz noch zur Anwendung passt.
Welche Vorteile bieten Halbleiterschütze?
Halbleiterschütze arbeiten ohne mechanische Kontakte. Dadurch schalten sie verschleißarm und geräuschlos. Sie eignen sich gut für hohe Schaltfrequenzen und sensible Umgebungen.
Typische Vorteile sind:
geräuschloser Betrieb
hohe Schaltfrequenz
kein mechanischer Kontaktverschleiß
geringe Wartung
Dem stehen jedoch Verlustleistung, Erwärmung und oft höhere Kosten gegenüber.
Welche Nachteile haben mechanische Schütze?
Mechanische Schütze verschleißen an den Kontakten und erzeugen hörbare Schaltgeräusche. Bei sehr hohen Schaltfrequenzen stoßen sie an Grenzen. Dafür sind sie robust, gut beherrschbar und in vielen Standardanwendungen wirtschaftlich.
Wann lohnt sich ein elektronisches oder halbleiterbasiertes Schaltgerät statt eines klassischen Schützes?
Das lohnt sich vor allem dann, wenn Sie sehr häufig schalten, geräuscharm arbeiten müssen oder Verschleiß minimieren möchten. Bei klassischen Motorstartern, allgemeinen Lasten und vielen Standardmaschinen bleibt das mechanische Schütz jedoch weiterhin die übliche und wirtschaftliche Lösung.
Welche typischen Anwendungen gibt es für Schütze?
Schütze finden Sie in sehr vielen industriellen und gewerblichen Anlagen.
Typische Anwendungen sind:
Pumpensteuerungen
Beleuchtungsanlagen
Kompressoren
Kälteanlagen
Blindleistungskompensation
Gebäudeautomation
Welche Rolle spielen Schütze in der Automatisierung?
In der Automatisierung bilden Schütze oft die Schnittstelle zwischen Steuerung und Lastkreis. Eine SPS gibt den Schaltbefehl im Steuerkreis, das Schütz schaltet dann die eigentliche Last. So lassen sich größere Leistungen sicher und strukturiert in Automatisierungskonzepte einbinden.
Sind Schütze heute noch zeitgemäß?
Ja. Trotz Frequenzumrichtern, elektronischen Schaltern und intelligenten Laststeuerungen bleiben Schütze ein zentraler Baustein. Sie sind robust, normativ etabliert, breit verfügbar und für viele Standardaufgaben wirtschaftlich. Gerade im industriellen Schaltschrankbau gehören sie weiterhin zur Grundausstattung.
Was ist das wichtigste Auswahlkriterium bei einem Schütz?
Das wichtigste Kriterium ist die reale Anwendung. Nicht der größte Nennstrom entscheidet, sondern die Kombination aus Lastart, Gebrauchskategorie, Spannung, Schalthäufigkeit und Umgebungsbedingungen. Wenn Sie diese Punkte sauber prüfen, lässt sich ein Schütz zuverlässig und wirtschaftlich auswählen.
